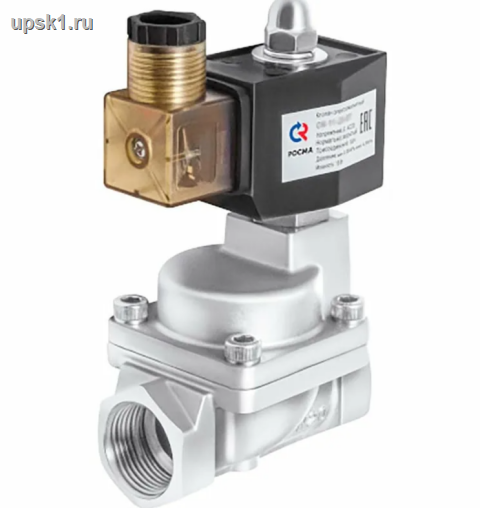

Клапан электромагнитный непрямого действия с поршнем CK-21-32 / CK-22-32 ВТ-НЕРЖ Клапан электромагнитный непрямого действия с поршнем Цена: 22550.00
|
Принцип работы
Непрямого действия
Номинальный диаметр DN, мм
15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Нормально открытый
Номинальное напряжение
~220 В, -24 В
Максимальное рабочее давление, МПа
| Рабочая среда - жидкость | |||
| Исполнение | |||
| нормально-закрытые | 15, 20, 25, 32 |
4,0 | 2,5 |
| 40, 50 | 2,6 | 1,8 | |
| нормально-открытые | 15, 20, 25, 32 |
3,0 | 1,6 |
| 40, 50 | 2,2 | 1,0 | |
| Рабочая среда - пар | |||
| Исполнение | |||
| нормально-закрытые | 15, 20, 25, 32 |
1,6 | 1,6 |
| 40, 50 | 1,6 |
0,6 | |
| нормально-открытые | 15, 20, 25, 32 |
1,6 |
1,0 |
| 40, 50 | 1,0 | 0,5 | |
Минимальное рабочее давление, МПа
0,05 (для жидкости)
0,1 (для пара)
Температура рабочей среды, °С
-20…+180
Температура окружающей среды, °С
-20…+80
Катушка
IP65, DIN-разъем
Потребляемая мощность, Вт
| DN, мм | 220 В | 24 В |
| 15, 20, 25, 32, 40, 50 | 15 | 18 |
Время срабатывания клапана, мс
| DN, мм | Открытие | Закрытие |
| 20 - 400 | 1000 - 1500 | |
Резьба присоединения
G? / G? / G1 / G1? / G1? / G2
Корпус
Нержавеющая сталь 08Х18Н10
Уплотнение поршня
Фторопласт (PTFE)
Пропускная способность
| DN, мм | м?/час |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
Надежность
500 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 3712-001-4719015564-2015
