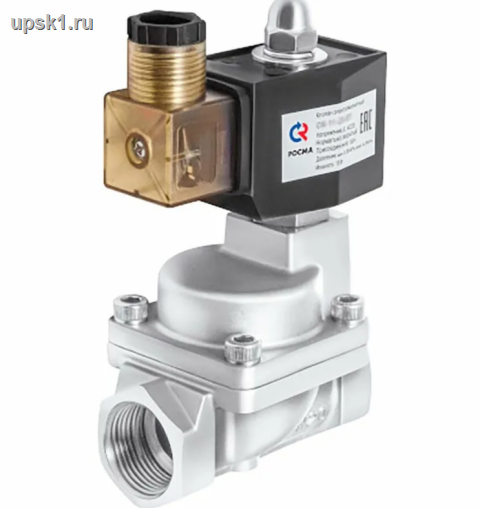

 Клапан электромагнитный непрямого действия с поршнем CK-11-15 / CK-12-15 ВТ-НЕРЖ
|
Клапан электромагнитный непрямого действия с поршнем CK-11-15 / CK-12-15 ВТ-НЕРЖ Клапан электромагнитный непрямого действия с поршнем
|
|
|
Принцип работы
Непрямого действия
Номинальный диаметр DN, мм
15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Нормально открытый
Номинальное напряжение
~220 В, -24 В
Максимальное рабочее давление, МПа
| Рабочая среда - жидкость |
| Исполнение |
DN, мм |
220 В |
24 В |
| нормально-закрытые |
15, 20,
25, 32 |
4,0 |
2,5 |
| 40, 50 |
2,6 |
1,8 |
| нормально-открытые |
15, 20,
25, 32 |
3,0 |
1,6 |
| 40, 50 |
2,2 |
1,0 |
| Рабочая среда - пар |
| Исполнение |
DN, мм |
220 В |
24 В |
| нормально-закрытые |
15, 20,
25, 32 |
1,6 |
1,6 |
| 40, 50 |
1,6
|
0,6 |
| нормально-открытые |
15, 20,
25, 32 |
1,6
|
1,0 |
| 40, 50 |
1,0 |
0,5 |
Минимальное рабочее давление, МПа
0,05 (для жидкости)
0,1 (для пара)
Температура рабочей среды, °С
-20…+180
Температура окружающей среды, °С
-20…+80
Катушка
IP65, DIN-разъем
Потребляемая мощность, Вт
| DN, мм |
220 В |
24 В |
| 15, 20, 25, 32, 40, 50 |
15 |
18 |
|
Время срабатывания клапана, мс
| DN, мм |
Открытие |
Закрытие |
| 15, 20, 25 |
20 - 400 |
1000 - 1500 |
| 32, 40, 50 |
200 - 1500 |
1000 - 3000 |
Резьба присоединения
G? / G? / G1 / G1? / G1? / G2
Корпус
Нержавеющая сталь 08Х18Н10
Уплотнение поршня
Фторопласт (PTFE)
Пропускная способность
| DN, мм |
м?/час |
| 15 |
4,11 |
| 20 |
6,51 |
| 25 |
10,28 |
| 32 |
20,57 |
| 40 |
24,85 |
| 50 |
41,13 |
Надежность
500 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 3712-001-4719015564-2015
|
