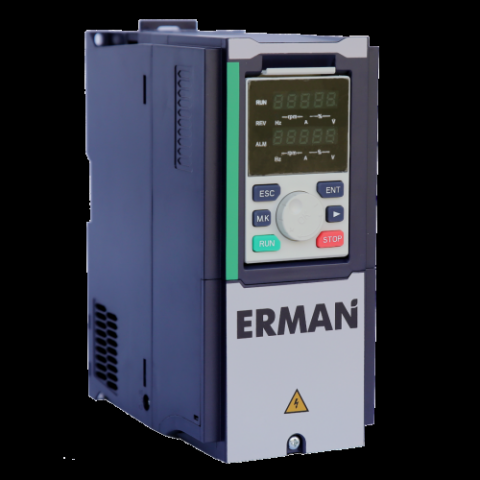

Частотный преобразователь E-V300A-5R5GT4 — 5,5 кВт, 13 А, 380В

Частотный преобразователь E-V300A-5R5GT4 — 5,5 кВт, 13 А, 380В

Номинальная мощность 5,5 кВт
Выходной ток 13 А
Входное напряжение Трехфазное 380В 50 Гц
Выходное напряжение Трехфазное 380В 0-120 Гц
Серия ERMAN E-V300A-G

Цена: 33900.00

Свойство			Значение
Выход	220В	Максимальная мощность применяемого двигателя, кВт	0,75	1,5	2,2	-	-	-	-	-	-	-	-	-	-	-
	220В	Номинальный выходной ток при 100% нагрузки, А	4,0	7,0	10,0	-	-	-	-	-	-	-	-	-	-	-
	380В	Максимальная мощность применяемого двигателя, кВт	0,75	1,5	2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45	55
		Номинальный выходной ток при 100% нагрузки, А	2,6	3,7	5,1	8,5	13	16	25	32	38	45	60	75	90	110
		Максимальная мощность применяемого двигателя, кВт	75	93	110	132	160	200	220	250	280	315	355	400	450	-
		Номинальный выходной ток при 100% нагрузки, А	150	170	210	250	300	380	415	470	520	600	650	725	815	-
	Перегрузка по току		150% - номинального тока в течение 2 минут, 180% - номинального тока в течение 3 секунд
Питание		Номинальное входное напряжение (В) и частота (Гц)	однофазное 220В (+10% ? -15%) 50/60Гц (±5%) трехфазное 380В (+10% ? -15%) 50/60Гц (±5%)
Характеристики тракта управленния		Способ управления	Панель оператора с LED индикатором
		Режимы управления нагрузкой	Синусоидальная широтно-импульсная модуляция
		Диапазон выходной частоты	0,1 ? 400Гц
		Точность удержания частоты	0,5% при векторном управлении без датчика оборотов
		Точность установки частоты	При цифровом управлении 0.01Гц (-10?C ? +40?C); При аналоговом управлении 0.1Гц (+15?C ? +35?C).
		Шаг установки выходной частоты	0.01Гц
		Входы задания частоты	0 ? +10В (22 кОм), 4 ? 20мА (500 Ом), импульсный вход
		Время разгона/замедления	0.1 ? 6000 сек (время разгона и замедления устанавливаются раздельно)
		Тормозной момент	20% от номинального момента двигателя 125% с дополнительным тормозным резистором
		Зависимости V/F	Линейная, многоточечная, квадратичная
		Основные функции управления	Перезапуск при отказе сетевого питания ПИД-регулирование Автоматическая компенсация крутящего момента и скольжения Управление с пульта, с дискретных входов, от последовательного порта RS-485 с протоколом MODBUS ПИД-регулятор Пять виртуальных групп цифровых входов/выходов Управление от аналоговых входов по току и напряжению Управление от энкодера Управление от встроенного таймера от 0 до 6500 минут Два цифровых, один релейный, один аналоговый выход. Два аналоговых входа.
		Дополнительные функции	Счетчик времени наработки преобразователя Счетчик времени наработки двигателя Протокол отказов и предупреждений Протокол режимов работы Настраиваемый режим энергосбережения Выходные интерфейсы
Функции защиты			Автоматическая регулировка напряжения Ограничение рабочего напряжения/тока при перегрузках Ограничение мгновенного тока Ограничение и управление крутящим моментом Защита от обрыва заземления, прерывания электропитания Защита от КЗ в нагрузке, от перегрузки по напряжению и току Защита от пониженного напряжения, от потери фазы на входе/выходе Тепловая защита
Параметры окружающей среды		Рабочая температура	-10 ?C ? +40 ?C
		Температура хранения	-20 ?C ? +60 ?C
		Влажность	Не более 95% (без образования конденсата)
		Установка	Высота над уровнем моря не более 1000м, изоляция от пыли, прямых солнечных лучей, агрессивных газов и паров
		Вибрация	ускорение не более 5,9 м/с². (0,6g)
Исполнение			IP20
Способ охлаждения			Принудительное воздушное (электровентилятор)

Пример обозначения при заказе:

E	V300	G/P	011	T4	B

Артикул изделия	Артикул серии	Тип нагрузки	Максимальная мощность электродвигателя	Класс номинального входного напряжения	Опции
E	V300	G – с постоянным моментом Р – насос, вентилятор	R75: 0,75 кВт 1R5: 1,5 кВт 2R2: 2,2 кВт 3R7: 3,7 кВт 011: 11 кВт ... 450 : 450 кВт	S2: 220 В T4: 380 В	Пустое поле: стандартное исполнение В: с функцией торможения (встроенный тормозной блок)
