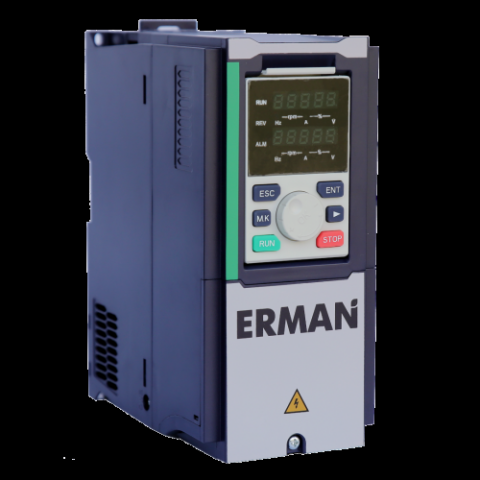

 Частотный преобразователь E-V300A-5R5GT4 — 5,5 кВт, 13 А, 380В
|
Частотный преобразователь E-V300A-5R5GT4 — 5,5 кВт, 13 А, 380В Номинальная мощность 5,5 кВт
Выходной ток 13 А
Входное напряжение Трехфазное 380В 50 Гц
Выходное напряжение Трехфазное 380В 0-120 Гц
Серия ERMAN E-V300A-G
|
|
|
| Свойство |
Значение |
| Выход |
220В |
Максимальная мощность применяемого двигателя, кВт |
0,75 |
1,5 |
2,2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| Номинальный выходной ток при 100% нагрузки, А |
4,0 |
7,0 |
10,0 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| 380В |
Максимальная мощность применяемого двигателя, кВт |
0,75 |
1,5 |
2,2 |
3,7 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
30 |
37 |
45 |
55 |
| Номинальный выходной ток при 100% нагрузки, А |
2,6 |
3,7 |
5,1 |
8,5 |
13 |
16 |
25 |
32 |
38 |
45 |
60 |
75 |
90 |
110 |
| Максимальная мощность применяемого двигателя, кВт |
75 |
93 |
110 |
132 |
160 |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
- |
| Номинальный выходной ток при 100% нагрузки, А |
150 |
170 |
210 |
250 |
300 |
380 |
415 |
470 |
520 |
600 |
650 |
725 |
815 |
- |
| Перегрузка по току |
150% - номинального тока в течение 2 минут, 180% - номинального тока в течение 3 секунд |
| Питание |
Номинальное входное напряжение (В) и частота (Гц) |
однофазное 220В (+10% ? -15%) 50/60Гц (±5%)
трехфазное 380В (+10% ? -15%) 50/60Гц (±5%) |
| Характеристики тракта управленния |
Способ управления |
Панель оператора с LED индикатором |
| Режимы управления нагрузкой |
Синусоидальная широтно-импульсная модуляция |
| Диапазон выходной частоты |
0,1 ? 400Гц |
| Точность удержания частоты |
0,5% при векторном управлении без датчика оборотов |
| Точность установки частоты |
При цифровом управлении 0.01Гц (-10?C ? +40?C);
При аналоговом управлении 0.1Гц (+15?C ? +35?C). |
| Шаг установки выходной частоты |
0.01Гц |
| Входы задания частоты |
0 ? +10В (22 кОм), 4 ? 20мА (500 Ом), импульсный вход |
| Время разгона/замедления |
0.1 ? 6000 сек (время разгона и замедления устанавливаются раздельно) |
| Тормозной момент |
20% от номинального момента двигателя
125% с дополнительным тормозным резистором |
| Зависимости V/F |
Линейная, многоточечная, квадратичная |
| Основные функции управления |
Перезапуск при отказе сетевого питания
ПИД-регулирование
Автоматическая компенсация крутящего момента и скольжения
Управление с пульта, с дискретных входов, от последовательного порта RS-485 с протоколом MODBUS
ПИД-регулятор
Пять виртуальных групп цифровых входов/выходов
Управление от аналоговых входов по току и напряжению
Управление от энкодера
Управление от встроенного таймера от 0 до 6500 минут
Два цифровых, один релейный, один аналоговый выход. Два аналоговых входа. |
| Дополнительные функции |
Счетчик времени наработки преобразователя
Счетчик времени наработки двигателя
Протокол отказов и предупреждений
Протокол режимов работы
Настраиваемый режим энергосбережения
Выходные интерфейсы |
| Функции защиты |
Автоматическая регулировка напряжения
Ограничение рабочего напряжения/тока при перегрузках
Ограничение мгновенного тока
Ограничение и управление крутящим моментом
Защита от обрыва заземления, прерывания электропитания
Защита от КЗ в нагрузке, от перегрузки по напряжению и току
Защита от пониженного напряжения, от потери фазы на входе/выходе
Тепловая защита
|
| Параметры окружающей среды |
Рабочая температура |
-10 ?C ? +40 ?C |
| Температура хранения |
-20 ?C ? +60 ?C |
| Влажность |
Не более 95% (без образования конденсата)
|
| Установка |
Высота над уровнем моря не более 1000м, изоляция от пыли, прямых солнечных лучей, агрессивных газов и паров |
| Вибрация |
ускорение не более 5,9 м/с2. (0,6g) |
| Исполнение |
IP20 |
| Способ охлаждения |
Принудительное воздушное (электровентилятор) |
Габаритные и установочные размеры частотных преобразователей серии E-V300A-P
|
Модель |
Установочный размер (В * Ш * Д), мм |
Вес, кг |
|
E-V300A-5R5PT4 |
215 * 100 * 170 |
2,3 |
|
E-V300A-7R5PT4 ~ E-V300A-011PT4 |
250 * 130 * 180 |
3,5 |
|
E-V300A-015PT4 ~ E-V300A-018PT4 |
310 * 170 * 193 |
6 |
|
E-V300A-022PT4 ~ E-V300A-030PT4 |
365 * 210 * 205 |
9,5 |
|
E-V300A-037PT4 ~ E-V300A-045PT4 |
452,5 * 260 * 230 |
17 |
|
E-V300A-055PT4 ~ E-V300A-075PT4 |
555 * 310 * 275 |
35 |
|
E-V300A-090PT4 ~ E-V300A-110PT4 |
640 * 350 * 290 |
48 |
|
E-V300A-132PT4 |
725 * 370 * 310 |
48 |
|
E-V300A-160PT4 ~ E-V300A-185PT4 |
725 * 360 * 335 |
82 |
|
E-V300A-200PT4 |
806 * 490 * 358 |
82 |
|
E-V300A-220PT4 |
806 * 490 * 358 |
105 |
|
E-V300A-250PT4 |
1156 * 490 * 358 |
105 |
|
E-V300A-280PT4 |
1156 * 490 * 358 |
240 |
|
E-V300A-315PT4 |
1560 * 550 * 445 |
240 |
|
E-V300A-355PT4 |
1560 * 550 * 445 |
315 |
|
E-V300A-400PT4 ~ E-V300A-450PT4 |
1575 * 785 * 455 |
315 |
|
