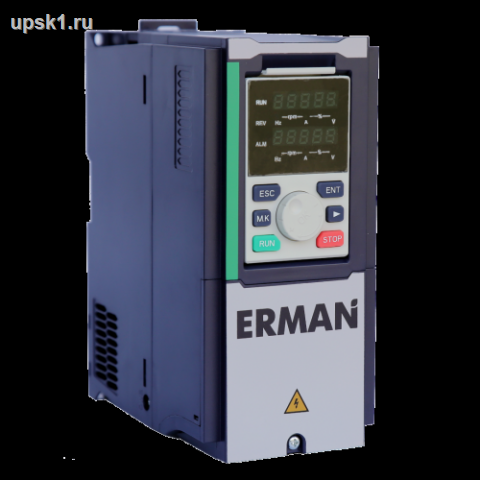

Частотный преобразователь E-V300A-015PT4 – 15 кВт, 37 А, 380 В Подключение к сети по схеме "трехфазный вход 380 В – трехфазный выход 380 В" Номинальная мощность 15кВт Выходной ток 37 А Входное напряжение Трехфазное 380 В, 50 Гц Выходное напряжение Трехфазное 380 В, 0–120 Гц Серия ERMAN E-V300A-P Цена: 49920.00
|
| Свойство | Значение | |||||||||||||||
| Выход | 220 В | Максимальная мощность применяемого двигателя, кВт | 0,75 | 1,5 | 2,2 | - | - | - | - | - | - | - | - | - | - | - |
| Номинальный выходной ток при 100 % нагрузки, А | 4,0 | 7,0 | 10,0 | - | - | - | - | - | - | - | - | - | - | - | ||
| 380 В | Максимальная мощность применяемого двигателя, кВт | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | 55 | |
| Номинальный выходной ток при 100 % нагрузки, А | 2,6 | 3,7 | 5,1 | 8,5 | 13 | 16 | 25 | 32 | 38 | 45 | 60 | 75 | 90 | 110 | ||
| Максимальная мощность применяемого двигателя, кВт | 75 | 93 | 110 | 132 | 160 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | - | ||
| Номинальный выходной ток при 100 % нагрузки, А | 150 | 170 | 210 | 250 | 300 | 380 | 415 | 470 | 520 | 600 | 650 | 725 | 815 | - | ||
| Перегрузка по току | 150 % номинального тока в течение 2 минут, 180 % номинального тока в течение 3 секунд | |||||||||||||||
| Питание | Номинальное входное напряжение (В) и частота (Гц) |
Однофазное 220 В (+10 % – -15 %), 50/60 Гц (± 5 %) | ||||||||||||||
| Характеристики тракта управления | Способ управления | Панель оператора с LED индикатором | ||||||||||||||
| Режимы управления нагрузкой | Синусоидальная широтно-импульсная модуляция | |||||||||||||||
| Диапазон выходной частоты | 0,1 – 400 Гц | |||||||||||||||
| Точность удержания частоты |
0,5 % при векторном управлении без датчика оборотов | |||||||||||||||
| Точность установки частоты | При цифровом управлении 0.01 Гц (-10 ?C – +40 ?C) При аналоговом управлении 0.1 Гц (+15 ?C – +35 ?C) | |||||||||||||||
| Шаг установки выходной частоты | 0.01 Гц | |||||||||||||||
| Входы задания частоты | 0 – +10 В (22 кОм), 4–20 мА (500 Ом), импульсный вход | |||||||||||||||
| Время разгона / замедления | 0.1 – 6000 сек (время разгона и замедления устанавливаются раздельно) | |||||||||||||||
| Тормозной момент |
20 % от номинального момента двигателя | |||||||||||||||
| Зависимости V/F | Линейная, многоточечная, квадратичная | |||||||||||||||
| Основные функции управления | Перезапуск при отказе сетевого питания ПИД-регулирование Автоматическая компенсация крутящего момента и скольжения Управление с пульта, с дискретных входов, от последовательного порта RS-485 с протоколом MODBUS ПИД-регулятор Пять виртуальных групп цифровых входов / выходов Управление от аналоговых входов по току и напряжению Управление от энкодера Управление от встроенного таймера от 0 до 6500 минут Два цифровых, один релейный, один аналоговый выход. Два аналоговых входа | |||||||||||||||
| Дополнительные функции | Счетчик времени наработки преобразователя Счетчик времени наработки двигателя Протокол отказов и предупреждений Протокол режимов работы Настраиваемый режим энергосбережения Выходные интерфейсы | |||||||||||||||
| Функции защиты | Автоматическая регулировка напряжения Ограничение рабочего напряжения / тока при перегрузках Ограничение мгновенного тока Ограничение и управление крутящим моментом Защита от обрыва заземления, прерывания электропитания Защита от КЗ в нагрузке, от перегрузки по напряжению и току Защита от пониженного напряжения, от потери фазы на входе / выходе Тепловая защита | |||||||||||||||
| Параметры окружающей среды | Рабочая температура | -10 ?C – +40 ?C | ||||||||||||||
| Температура хранения | -20 ?C – +60 ?C | |||||||||||||||
| Влажность | Не более 95 % (без образования конденсата) | |||||||||||||||
| Установка | Высота над уровнем моря не более 1000 м, изоляция от пыли, прямых солнечных лучей, агрессивных газов и паров | |||||||||||||||
| Вибрация | Ускорение не более 5,9 м/с2 (0,6 g) | |||||||||||||||
| Исполнение | IP20 | |||||||||||||||
| Способ охлаждения | Принудительное воздушное (электровентилятор) | |||||||||||||||
Пример обозначения при заказе:
| E | V300 | G/P | 011 | T4 | B |
| Артикул изделия | Артикул серии | Тип нагрузки | Максимальная мощность электродвигателя | Класс номинального входного напряжения | Опции |
| E | V300 |
G – с постоянным моментом |
R75: 0,75 кВт |
S2: 220 В |
Пустое поле: стандартное исполнение В: с функцией торможения (встроенный тормозной блок) |
