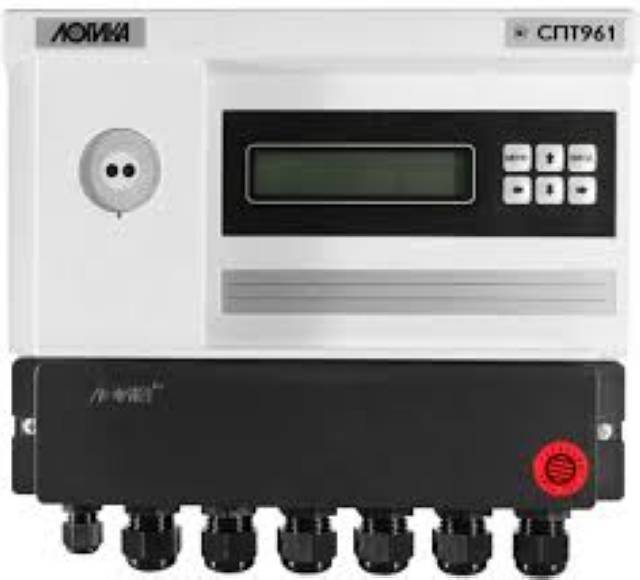

Вычислитель СПТ 961.2 Цена  34633 руб.
Вычислитель СПТ 961.2 Цена 34633 руб.
Вычислитель СПТ 961.2 Цена 34633 руб.
Для учета воды и пара.
Универсален по методам измерений расхода и типам входных сигналов.
Программируемые схемы теплообменных контуров.
Конфигурация входов:8I+ 4F+ 4R(без подключения адаптеров АДС97),12I+ 8F+ 8R(с одним адаптером АДС97), 16I+12F+12R (с двумя адаптерами АДС97).

Цена руб: 34633

Тепловычислитель ЛОГИКА СПТ 961 предназначен для контроля до шести контуров
отопления и теплоснабжения и позволяет подключать к себе одновременно до двенадцати
расходомеров  ( входящий , обратный на отоплении и счетчик на ГВС )
и два датчика температуры  ( входящий и обратный трубопроводы ).

Тепловычислители рассчитаны на применение в составе теплосчетчиков для водяных
и паровых систем теплоснабжения и иных измерительных систем, где в качестве
теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный
насыщенный пар.

Программное обеспечиение тепловычислителя ЛОГИКА СПТ 961 позволяет вести учет
потребленной тепловой энергии , расчитывать массу воды ( пара ) в системе , производить
управление системой теплоснабжения , контролируя потребление теплоносителя в системах,
организовывать диспетчерский контроль и управление контролируемых систем

Модификации теловычислителей ЛОГИКА СПТ 941
• ЛОГИКА СПТ961.1 - один коммуникационный порт RS-485
• ЛОГИКА СПТ961.2 - два комуникационного порта RS-485

Функциональные возможности ЛОГИКА СПТ 961

Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада
давления, давления и температуры. К тепловычислителю могут быть одновременно подключены :
• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.
Количество обслуживаемых трубопроводов определяется необходимостью использования тех
или иных датчиков параметров теплоносителя и возможностью их физического подключения
к тепловычислителю.
На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых
контуров теплоснабжения - до 6. Для модели 961.2 количество входов для подключения датчиков может
быть увеличеноо посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по
дополнительному интерфейсу RS485. Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными
выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными
сигналами, 4 входа для термопреобразователей сопротивления.
Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров
потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве
диагностических сообщений с привязкой по времени.
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к
расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения:
•часовые архивы - 1080 ч;
•суточные архивы - 366 сут.;
•месячные архивы - 24 мес.

В специальном архиве ведется учет полного времени работы и перерывов электропитания.
Тепловычислитель имеет два уровня защиты данных (пломба и пароль), препятствующие их
несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных
параметров фиксируется в специальном архиве.
Коммуникационные возможности тепловычислителя обеспечиваются интерфейсами RS485, RS232C, IEC1107.

Эксплуатационные характеристики теловычислителей ЛОГИКА СПТ 961
Условия эксплуатации:
- температура окружающего воздуха – от минус 10 до 50 °С;
- относительная влажность – до 95 % при 35 °С;
- атмосферное давление – от 84 до 106,7 кПа;
- вибрация – амплитуда 0,35 мм, частота 5-35 Гц.
Механические параметры:
- габаритные размеры – 244х220х70 мм;
- масса – не более 0,76 кг;
- степень защиты от пыли и воды – IP54.
Параметры электропитания:
- литиевая батарея 3,6 В;
- внешний источник постоянного тока Uном=12 В, Iпот<15 мА.
Показатели надежности:
- средняя наработка на отказ – 75000 ч;
- средний срок службы – 12 лет.

Электропитание тепловычислителя осуществляется от литиевой батареи с напряжением 3,6 В
или от внешнего источника постоянного тока. Допускаемый диапазон напряжения внешнего
питания 9-24 В; рекомендуется использовать источник с напряжением 12 В.


Тепловычислитель выпускается ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р 51350-99
МИ 2412-97. Прибор выпускается по ТУ 4217-050-23041473-2005.
