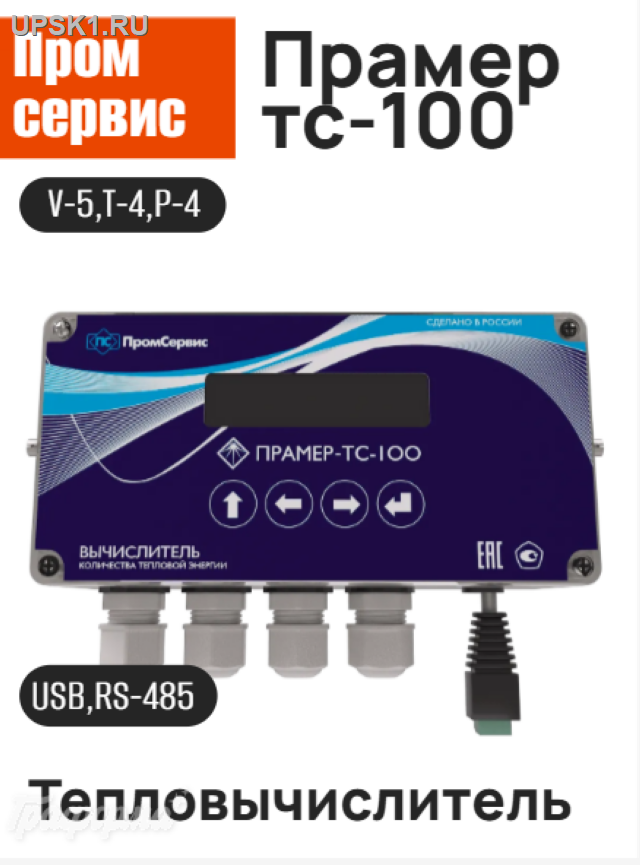

Вычислитель ПРАМЕР-ТС-100 без блока питания
Вычислитель ПРАМЕР-ТС-100 без блока питания
Вычислитель ПРАМЕР-ТС-100 без блока питания
Количество каналов расхода 5 шт
Кол.датчиков температуры -4
Кол.датчиков давления -4 штук
Межповерочный период-4 года

Цена руб: 24000


Принцип действия вычислителей основан на преобразовании выходных электрических сигналов от датчиков параметров теплоносителя

(измерительных преобразователей расхода (объема), температуры, давления), установленных в трубопроводах, а также от датчиков

 температуры окружающего воздуха с последующим вычислением и представлением текущих, часовых, суточных, месячных и

нарастающим итогом (итоговых) показаний на встроенном табло (индикаторе) и посредством интерфейса USB, RS485, а также

 на внешнюю карту памяти формата SD количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры

 и разности температур, давления, времени нормальной работы вычислителя, текущего времени и даты, времени действия

нештатных ситуаций. В вычислителе осуществляется хранение архивной, итоговой информации и параметров настройки.

В вычислителе реализованы следующие типы архивов: за час, за сутки, за месяц, итоговые, архив нештатных ситуаций, архив

событий (нестираемый). Емкость часовых архивов рассчитана на 1440 часов, суточных - на 1072 суток, месячных - на 64 месяца,

 итогового архива - на 1072 суток, архива нештатных ситуаций - на 1536 записей, архива событий - на 1536 событий. Вычислители

обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также

 просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

Вычислители представляют собой измерительно-вычислительные устройства с конфигурируемой структурой в части измерения,

расчета и представления выходной информации.

Вычислители обеспечивают измерения тепловой энергии по трем тепловым вводам (ТВ1, ТВ2, ТВ3), представленными закрытой

 и (или) открытой водяными системами теплопотребления. ТВ1, ТВ2 и ТВ3 могут иметь трубопроводы: подающий, обратный и

горячего водоснабжения, подпитки или питьевой воды.

Максимальное количество подключаемых датчиков параметров теплоносителя к вычислителям в зависимости от применяемой

схемы измерений не более пяти.

Вычислители выполнены в пластиковом корпусе, состоящем из двух частей: крышки и основания. Части корпуса соединяются

четырьмя винтами. На стенке основания корпуса установлены герметичные кабельные вводы. Для фиксации по месту монтажа

вычислителя на тыльной стороне основания устанавливаются DIN-клипсы под монтажную рейку или монтажные кронштейны.

Внутри крышки расположен микропроцессорный модуль, выполняющий измерение, вычисление, отображение и хранение значений

 параметров теплоносителя, а также передачу информации на внешние устройства. Управление и навигация по меню вычислителя

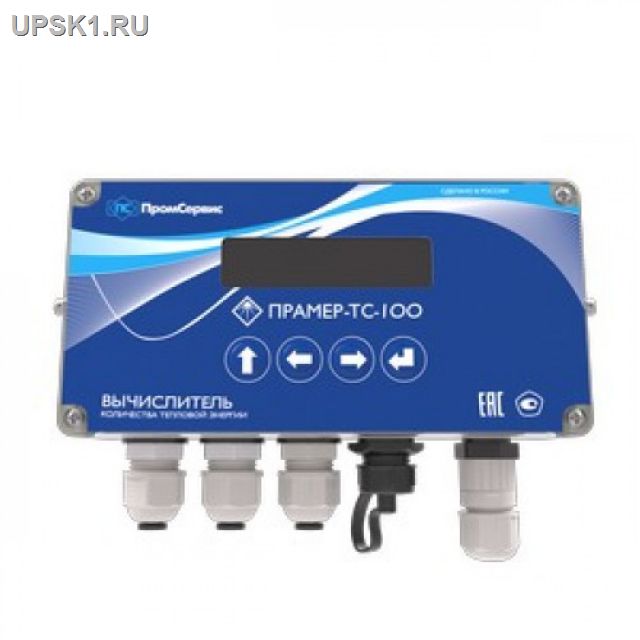

осуществляется на индикаторе вычислителя с помощью четырёхкнопочной клавиатуры. Внешний вид вычислителей представлен на рисунке 1.

Вычислители обеспечивают измерение сигналов от датчиков:

-    измерительных преобразователей расхода (объема) с импульсным выходным (пассивный) электрическим сигналом с весом

(ценой) импульса от 0,000001 до 1000 дм3/имп.;

-    измерительных преобразователей температуры (термопреобразователи сопротивления) и разности температур

 (комплекты термопреобразователи сопротивления) с номинальными статическими характеристиками (НСХ) 100П и Pt100 по ГОСТ 6651-2009;

-    избыточного давления с верхним пределом измерений до 2,5 МПа с унифицированным выходным сигналом постоянного

 тока в диапазоне от 4 до 20 мА.

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО)

 вычислители пломбируются в соответствии с рисунком 2.

Программное обеспечение

Программное обеспечение вычислителей встроенное, метрологически значимое, реализует измерительные, вычислительные,

 диагностические и интерфейсные функции согласно эксплуатационной документации.

Вычисление плотности и энтальпия воды по определенным (либо договорным) температуре и избыточному давлению,

тепловой энергии и массы теплоносителя осуществляется по алгоритмам и в соответствии с рекомендациями МИ 2412-97

 "Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя".

Технические характеристики

Метрологические и технические характеристики вычислителей приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики вычислителей

Наименование характеристики

Значение характеристики

Диапазоны измеряемых параметров:

-    тепловая энергия, ГДж (Г кал)

-    объем, м3; масса, т

-    средний объемный расход, м3/ч

-    температуры:

-    теплоносителя (воды), °С

-    окружающего воздуха, °С

-    разности температур теплоносителя (воды), °С

-    время, ч

-    избыточное давление, МПа Диапазоны измерений входных сигналов:

-    для каналов преобразования импульсной последовательности в значения объемного расхода:

-    частота, Гц

-    для каналов преобразования электрического сопротивления в значения температуры для НСХ Pt100, 100П (R0 = 100 Ом а = 0,00385 °С-1 и а = 0,00391 °С-1), Ом

-    для каналов преобразования постоянного тока в значения избыточного давления, мА

от 0 до 99999999,999 от 0 до 99999999,999 от 0,001 до 3600000

от 0 до 180 от -50 до +80 от 2 до 178 от 0 до 999999,99 от 0 до 2,5

от 0,001 до 1000

от 80 до 170 от 4 до 20

Пределы допускаемой погрешности 1):

-    тепловая энергия (относительная), %:

-    при условии измерения разности двух температур

-    при условии определения разности двух температур, одна из которых измеряется, а вторая (температура холодной воды) принята условно постоянной величиной 2)

-    объем (абсолютная), м3

±(0,5 + Atmi„/At)

±(0,1+10/А0)

±1 ед. мл. разряда



Наименование характеристики

Значение характеристики

-    масса (относительная), %

-    средний объемный расход (относительная), %

-    температура (абсолютная), °С

-    разность температур (абсолютная), °С

-    избыточное давление (приведенная к Pmax МПа), %

-    время (относительная), %

±0,1

±0,01

±0,1

±(0,027+0,001-Dt)

±0,1

±0,01

Электрическое питание:

- напряжение постоянного тока, В (потребляемая мощность, В А), не более

от 11,4 до 12,6 (внешнее) (1,2) или от 3 до 3,6 (встроенный элемент)

Условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность окружающего воздуха при температуре плюс 35 °С и более низких температурах, без конденсации влаги, %

-    атмосферное давление, кПа

от -10 до +50 до 95

от 84,0 до 106,7

Степень защиты по ГОСТ 14254-2015

IP54

Масса, кг, не более

0,5

Г абаритные размеры, мм, не более

160 х 118 х 55

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

85000

1)    Погрешности нормированы от входных цепей вычислителя до показаний на индикаторе и интерфейсного выхода.

At - значения разности температур в подающем и обратном трубопроводах, °С.

Atmi„ = 2 или 3 °С - минимальное значение измеряемой разности температур теплоносителя (воды) в подающем и обратном трубопроводах.

Л0 - разность температур горячей и холодной воды.

Pmax - максимальное избыточное давление, измеряемое вычислителем, МПа.

2)    Допускаемая погрешность не учитывает погрешность, обусловленную отклонением температуры холодной воды от ее условно-постоянного значения, введенного в вычислитель.
