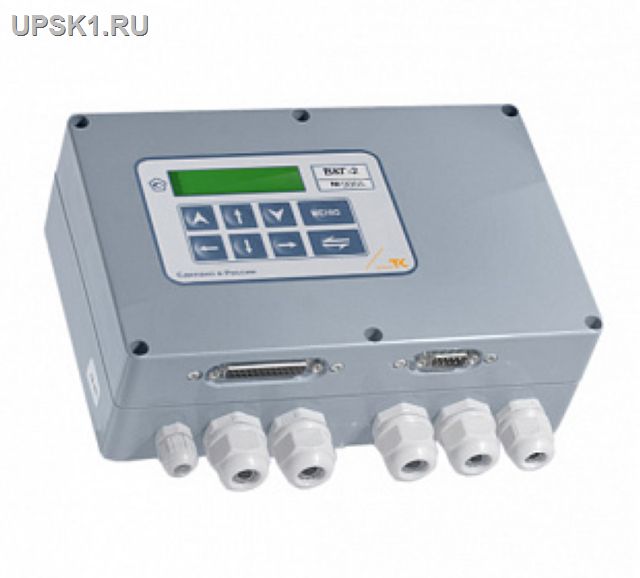

Вычислитель количества газа ВКГ-3Т
Вычислитель количества газа ВКГ-3Т
Вычислитель количества газа ВКГ-3Т
Вычислитель ВКГ-3Т предназначен для преобразования выходных сигналов измерительных преобразователей температуры, давления и расхода газа в их показания и вычисления объема газа, приведенного к стандартным условиям, при контроле и учете, в том числе коммерческом, потребления природного газа в различных отраслях промышленности.
Вычислитель не предназначен для работы во взрывоопасных зонах и помещениях.

Цена руб: 36180


Регистрация информации

Регистрация средних значений параметров газа, технологических параметров, времени счета и остановки счета объема газа: глубина архива - 1448 часов, 125 суток, 44 декады, 24 месяца.

Регистрация значений объемов, времени счета и остановки счета с нарастающим итогом.

Регистрация диагностируемых ситуаций и изменений в настроечной базе данных.

Архивные и итоговые значения параметров, а также настроечная база данных вычислителя энергонезависимы. Архивы диагностируемых ситуаций и изменений в настроечной базе данных являются независимыми от действий пользователя.

Метрологические характеристики

Регистрируемый параметр Диапазон показаний Пределы допускаемых значений погрешности Примечание
Температура (-40 - +70) °С ± 0,1 °С Абсолютная погрешность
Давление, перепад давления (0 - 16) МПа ± 0,1 % Приведенная погрешность
Рабочий расход (0 – 999999) м3 ± 0,5 % Относительная погрешность
Стандартный расход (0 – 999999) м3 ± 0,05 % Относительная погрешность
Рабочий объем (0 – 999999999) м3 ± 1 ед.м.р. Абсолютная погрешность
Стандартный объем (0 – 999999999) м3 ± 0,05 % Относительная погрешность
Время - ± 0,01 % Относительная погрешность

Алгоритмы вычислений значений расхода и объема, приведенных к стандартным условиям, соответствуют требованиям ПР.50.2.019. Вычисление коэффициента сжимаемости газа производится в соответствии с методом NX 19 или уравнением состояния GERG-91 по ГОСТ 30319.2.

Пределы допускаемых значений погрешностей ВКГ-3Т при преобразовании выходных сигналов датчиков параметров газа:

Измеряемая величина Пределы допускаемых значений погрешности
Температура Dtв = ± 0,05; ± 0,1 °С (абсолютная погрешность)
Давление, перепад давления dр = ± 0,2 % (приведенная погрешность)
Объем в рабочих условиях dv = ± 0,01 % (относительная погрешность)
Коэффициент коррекции (объем в стандартных условиях) dc = ± 0,02 % (относительная погрешность)

Межповерочный интервал – 4 года.

Измерительные каналы

  • 2 канала измерений сопротивления (при использовании 1-ого канала, 2-ой может быть задействован для измерений температуры в технологических целях);
  • 8 каналов измерения тока (4 – 20) мА (2 канала – давление газа, 1 канал – барометрическое давление, 5 каналов – давление или перепад давления в технологических целях);
  • 2 канала измерений количества импульсов (частоты).

Подключаемые датчики

Вычислители количества газа предназначены для работы совместно с измерительными преобразователями:

  • объема (расхода) газа с выходным импульсным сигналом частотой до 1000 Гц типа TZ, DELTA, TRZ, RVG, СГ, ЛГ-К, РГ-К, ВИР-100, ДРГ.М и др.;
  • давления (избыточного, абсолютного) и разности давлений с выходным током (4 – 20) мА.
  • сопротивления по ГОСТ 6651 с НСХ 100П, Pt100, 500П или Pt500 (выбор НСХ распространяется на оба измерительных канала сопротивления).
  • счетчиками (расходомерами) газа с пассивной выходной цепью (типа «сухой контакт») и частотой импульсов до 16 Гц или с активной выходной цепью и частотой до 1000 Гц.
