Вычислитель количества газа ВКГ-2
Вычислитель количества газа ВКГ-2
Вычислитель количества газа ВКГ-2

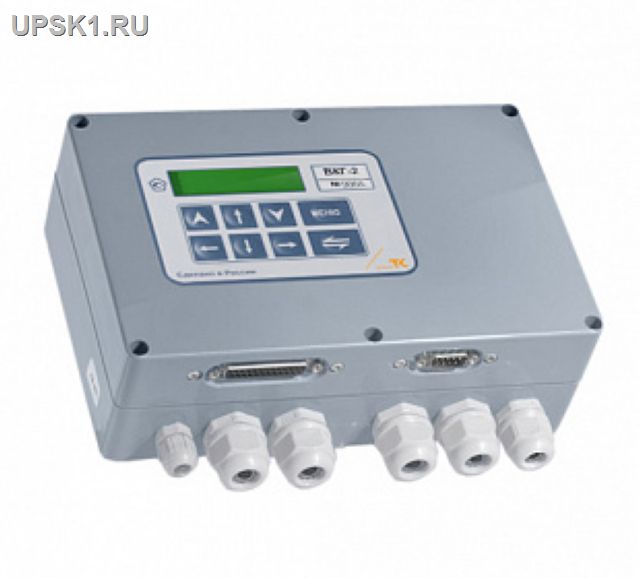

Вычислитель ВКГ-2 предназначен для преобразования выходных сигналов измерительных преобразователей температуры, давления и расхода газа в их показания и вычисления объема газа, приведенного к стандартным условиям, при контроле и учете, в том числе коммерческом, потребления природного газа в различных отраслях промышленности.
Вычислитель не предназначен для работы во взрывоопасных зонах и помещениях.

Цена руб: 69540


Регистрация показаний результатов измерений

Глубина архива средних параметров составляет 62 суток. Итоговые значения объема и настроечная база данных энергонезависимы и сохраняются неограниченное время.

Метрологические характеристики

Измеряемая величина

Пределы допускаемых значений погрешности

Диапазон измерений

Температура

± 0,1 °С; ± 0,15 °С

(-33...+85)°С

Давление

±0,1%; ±0,15%

(0...10) МПа

Разность давлений

±(0,1...0,2)%

(0...1000) кПа

Расход в рабочих и стандартных условиях

±(0,05...0,15)%

(0...106) м3

Объем в рабочих и стандартных условиях

±(0,01...0,05)%

(0...1011) м3

Время

±0,01%

Текущее время, отчетные интервалы

Алгоритмы вычисления значений расхода и объема, приведенных к стандартным условиям, соответствуют требованиям ГОСТ 30319.2 (метод NX 19 мод.), ГОСТ 8.586 и ПР50.2.019 для диапазонов изменения параметров газа:

  • абсолютное давление от 0,05 до 10 МПа;
  • температура от -33 до +85°С;
  • плотность в стандартных условиях от 0,55 до 1,1 кг/м3;
  • суммарное содержание азота и диоксида углерода – не более 0,15 мол. долей.

Подключаемые датчики

Вычислитель количества газа имеет:

  • 3 канала измерения сопротивления (ТСМ/ТСП-50, 100, 500);
  • 8 каналов измерения тока (0–5, 0(4)–20 мА);
  • 3 канала измерения частоты.

Применяемые совместно с вычислителем датчики параметров газа:

  • Расходомер переменного перепада (до трех на одном трубопроводе) на основе стандартных диафрагм с линейной или квадратичной функцией преобразования перепада давления в ток в диапазонах изменения 0(4) – 5(20) мА;
  • преобразователи расхода любого принципа действия, имеющие сигнал постоянного тока в диапазонах 0(4) – 5(20) мА, пропорциональный рабочему расходу;
  • датчики объемного расхода и объема с импульсными сигналами (до 1000 Гц);
  • вихревой расходомер «ИРВИС-К-3
