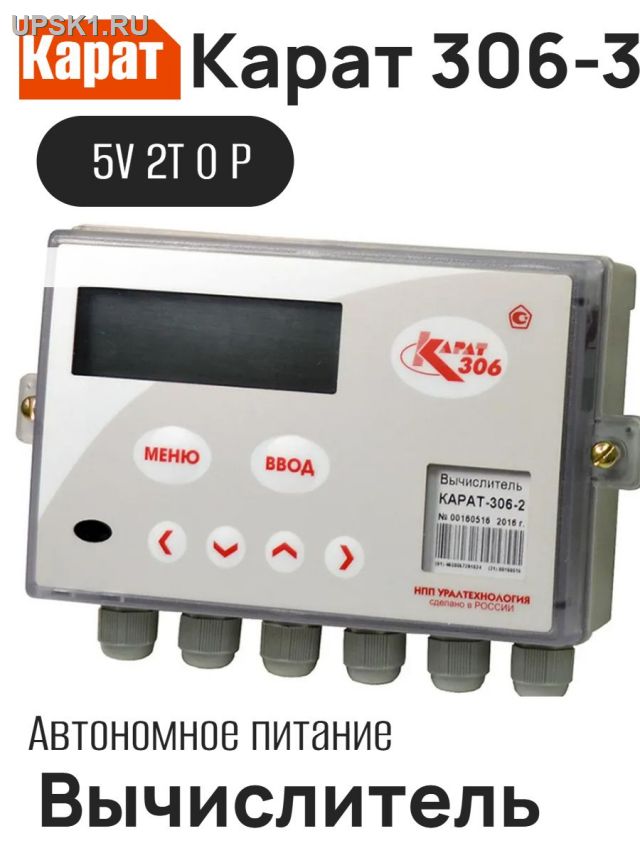

 Вычислитель КАРАТ-306-5V2T0P(5 расхода,2 температуры,0 давления) НПО "Карат" артикул 306.520.3
|
Вычислитель КАРАТ-306-5V2T0P(5 расхода,2 температуры,0 давления) НПО "Карат" артикул 306.520.3 Предназначен для работы в комплексе с расходомерами,термопреобразователями и датчиками давления.Максимальное количество подключаемых датчиков;5 расхода,2 температуры,0-давления
Вычислитель КАРАТ-306-5V2T0P предназначен для расчёта потреблённой тепловой энергии в системах отопления. Модель поддерживает подключение до 5 датчиков расхода и 2 термопреобразователей,
что делает её идеальным решением для узлов учёта тепла в многоквартирных домах и промышленных объектах»
|
|
|
|
Наименование |
Максимальное количество подключаемых датчиков |
|
датчики расхода/электросчетчик |
датчики температуры |
датчики давления |
|
|
КАРАТ-306-3V3T3P |
3 |
3 |
3 |
|
|
КАРАТ-306-5V4T4P |
5 |
4 |
4 |
|
|
КАРАТ-306-5V2T0P |
5 |
2 |
0 |
|
Технические характеристики
| Характеристика |
Значение характеристики |
| Параметры измеряемой среды |
| Диапазон измерений и преобразований в температуру, °С |
от ?50 до +150 |
| Диапазон измерений и преобразований в разность температуры, °С |
от 3 до 147 |
| Диапазон измерений и преобразований в давление, МПа |
от 0 до 2,5 |
| Диапазон измерений и преобразований в объем и массу воды, м 3 (т) |
10-3-108 |
| Диапазон измерений и преобразований в электроэнергию, кВт·ч |
10-3-108 |
| Диапазон измерений и преобразований в объем природного газа, в рабочих условиях, м? |
10-3-108 |
| Диапазон измерений и преобразований в тепловую энергию, Гкал |
10-3-108 |
| Пределы допускаемой приведенной погрешности при измерении силы тока и преобразовании в измеряемые величины, в диапазоне (4-20) мА, % |
±0,05 |
| Пределы допускаемого суточного хода часов, с/сутки |
±5 |
| Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления ИПТ и преобразования в температуру в диапазоне от «минус» 50 до «плюс» 150 °С (включительно), °С |
±0,15 |
| Пределы допускаемой абсолютной погрешности при измерении разности сопротивления КИПТ и преобразования в разность температуры, °С |
±0,04 |
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, %:
-объем воды
-объем природного газа
-электрическую энергию |
0,04
0,04
0,04 |
| Пределы допускаемой относительной погрешности расчета массы воды по измеренным сигналам ИП, % |
±0,15 |
Пределы допускаемой относительной погрешности при расчете тепловой энергии по измеренным сигналам ИП, %,
где:
?tmin — минимальное значение разности температуры, °С;
?t — измеренное значение разности температуры °С |
±(0,5 + ?tmin/?t) |
| Питание |
| Питание автономное — литиевая батарея, В |
3,6 |
| Ресурс непрерывной работы от встроенного элемента питания, лет, не менее |
4 года |
Коммуникационные возможности
| Наименование |
Интерфейсный модуль |
Количество подключаемых приборов, шт |
| Модуль цепей интерфейса RS-232 |
Устройства с интерфейсом RS-232 |
1 |
| Модуль цепей интерфейса RS-485 |
Устройства с интерфейсом RS-485 |
До 240 (не более 32 приборов в сегменте) |
| Модуль шины M-Bus |
Устройства для подключения к:
- КАРАТ-911 контроллеру шины M-Bus-10 |
до 10 |
| - КАРАТ-912 контроллеру шины M-Bus-50 |
до 240 (не более 50 приборов в сегменте |
|
