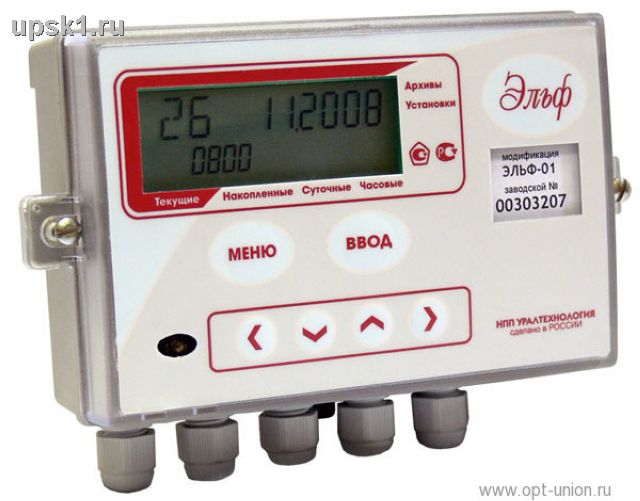

Вычислитель Эльф-01 Карат-НПО Комплексы измерительные ЭЛЬФ предназначены для измерения и учета:количества теплоты и теплоносителя в открытых и закрытых водяных системах теплопотребления; количества воды на нужды горячего и холодного водоснабжения; количества потребленной электрической энергии теплоэнергетическими установками и конечным потребителем; Вычислители ЭЛЬФ, входящие в состав измерительных комплексов, выпускаются в пяти основных модификациях, отличающихся количеством входов (подключаемых датчиков). Максимальное количество подключаемых датчиков расхода -2 шт,температуры-2 шт,датчиков давления-0 шт Масса, кг, не более 0,7 Архивы Почасовой, часов 960 Посуточный, суток 128 Помесячный (интегральный помесячный), месяцев 37 Цена руб: 10500
|
Функциональные возможности
Вычислители ЭЛЬФ предназначены для коммерческого и технологического учета энергетических ресурсов в системах отопления, горячего водоснабжения, холодного водоснабжения, электроснабжения, в которых они проводят измерение, преобразование и вычисление следующих параметров:
- измерение и преобразование сигналов измерительных преобразователей температуры в значения температуры;
- измерение и преобразование сигналов измерительных преобразователей давления в значения давления;
- измерение и преобразование сигналов измерительных преобразователей расхода воды и водосчетчиков в значения объема теплоносителя;
- вычисление значений потребленной тепловой энергии и массы теплоносителя в системах теплоснабжения, теплоносителем в которых является вода;
- вычисление значений многотарифного потребления электроэнергии.
Модификации
Вычислители ЭЛЬФ выпускаются в пяти основных модификациях, отличающихся количеством входов (подключаемых датчиков).
| Модификация |
Максимальное количество подключаемых датчиков | |||
|---|---|---|---|---|
| датчики расхода* | датчики температуры | датчики давления | электросчетчик | |
| ЭЛЬФ-01 |
2
1 |
2 | 0 |
0
1 |
| ЭЛЬФ-02 |
5
4 |
2 | 0 |
0
1 |
| ЭЛЬФ-03 |
5
4 |
4 | 0 |
0
1 |
| ЭЛЬФ-04 |
5
4 |
4 | 4 |
0
1 |
| ЭЛЬФ-05 |
5
4 |
0 | 0 |
0
1 |
*- При использовании одного канала связи для учета электроэнергии количество датчиков расхода уменьшается.
Вычислители ЭЛЬФ-01, ЭЛЬФ-02, ЭЛЬФ-05 выпускаются с ЖКИ без подсветки, а вычислители ЭЛЬФ-03, ЭЛЬФ-04 выпускаются с ЖКИ с подсветкой.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон измерения температуры, °С | от -50 до 150 |
| Диапазон измерения разности температур, °С | 3–147 |
| Диапазон измерения давления, кгс/см | 0–25 |
| Диапазон измерения объема и массы теплоносителя, м3 (т) | 0,001–99999,99 |
| Диапазон измерения электрической энергии, кВт•ч | 0,001–99999,99 |
| Диапазон измерения тепловой энергии, Гкал | 0,001–99999,99 |
| Архивы | |
| Почасовой, часов | 960 |
| Посуточный, суток | 128 |
| Помесячный (интегральный помесячный), месяцев | 37 |
| Характеристики окружающей среды | |
| Температура окружающей среды, °С | от +1 до +55 |
| Относительная влажность воздуха, % | до 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Показатели надежности | |
| Средняя наработка на отказ, часов | 65 000 |
| Средний срок службы вычислителя, лет | 12 |
| Время хранения зарегистрированной и служебной информации | не ограничено |
| Гарантийный срок эксплуатации, лет | 5 |
| Интервал между поверками, лет | 4 |
| Класс защиты | по ГОСТ 14254-IP65 |
| Питание и монтаж | |
| Питание автономное — литиевая батарея | 3,6 В |
| Монтаж | на стену |
