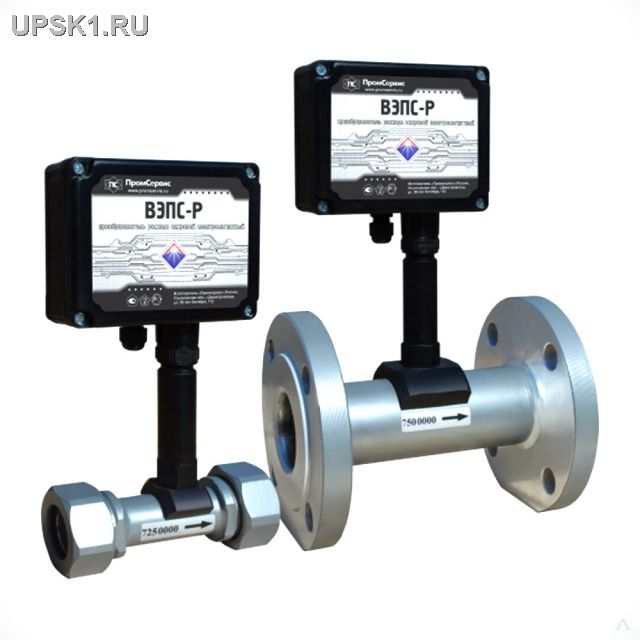

ВЭПС-Р-ПБ-1-01 Ду 20 мм расходомер вихревой электромагнитный (внешнее питание) частотный выход ВЭПС предназначен для измерения объемного расхода и/или объема потока жидкости в наполненных напорных трубопроводах.ВЭПС может использоваться на узлах коммерческого и технологического учета питьевой воды и теплоносителя водяных систем. По типу выходного электрического сигнала производятся преобразователи расхода с ненормированным (частотным), нормированным на единицу объёма (импульсным) выходом, а также с токовым унифицированным выходом 4-20мА. При этом, в зависимости от диаметра проточной части, первичные преобразователи, сохраняя основные элементы конструкции, подразделяются на конструкции малых (Ду20-50), средних (Ду80-150) и больших диаметров (Ду200-300). Диапазон измерения:0,3-15 м3/ч.Межповерочный период:4 года,Гарантиия-8 лет, Цена руб: 23400
|
Диаметры условного прохода (Ду) ВЭПС: 20; 25; 32; 40; 50; 80; 100; 150; 200; 250; 300 мм.
|
Ду, мм |
Значение расхода, м3/ч | ||
|
Qmin |
Qt |
Qmax | |
|
20 |
0,3 |
0,5 |
15 |
|
25 |
0,4 |
0,63 |
20 |
|
32 |
0,5 |
1,0 |
25 |
|
40 |
0,8 |
1,6 |
40 |
|
50 |
1,0 |
2,0 |
50 |
|
80 |
2,5 |
5,0 |
125 |
|
100 |
5,0 |
10 |
250 |
|
150 |
12,5 |
25 |
400 |
|
200 |
25 |
40 |
630 |
|
250 |
32 |
63 |
1000 |
|
300 |
50 |
100 |
1600 |
Сопутствующие товары
| Фото | Название | Цена руб | Заказ |
 |
Состав щтуцер,накидная гайка ,прокладки-по 2 штуки.Прямой участок Ду 5 до и 2 после.Присоедининеие типа накидная гайка+штуцер под приварку |
3000 | |
 |
Прокладки .Необходимо при "повторного" монтажа на прибор |
60 |
