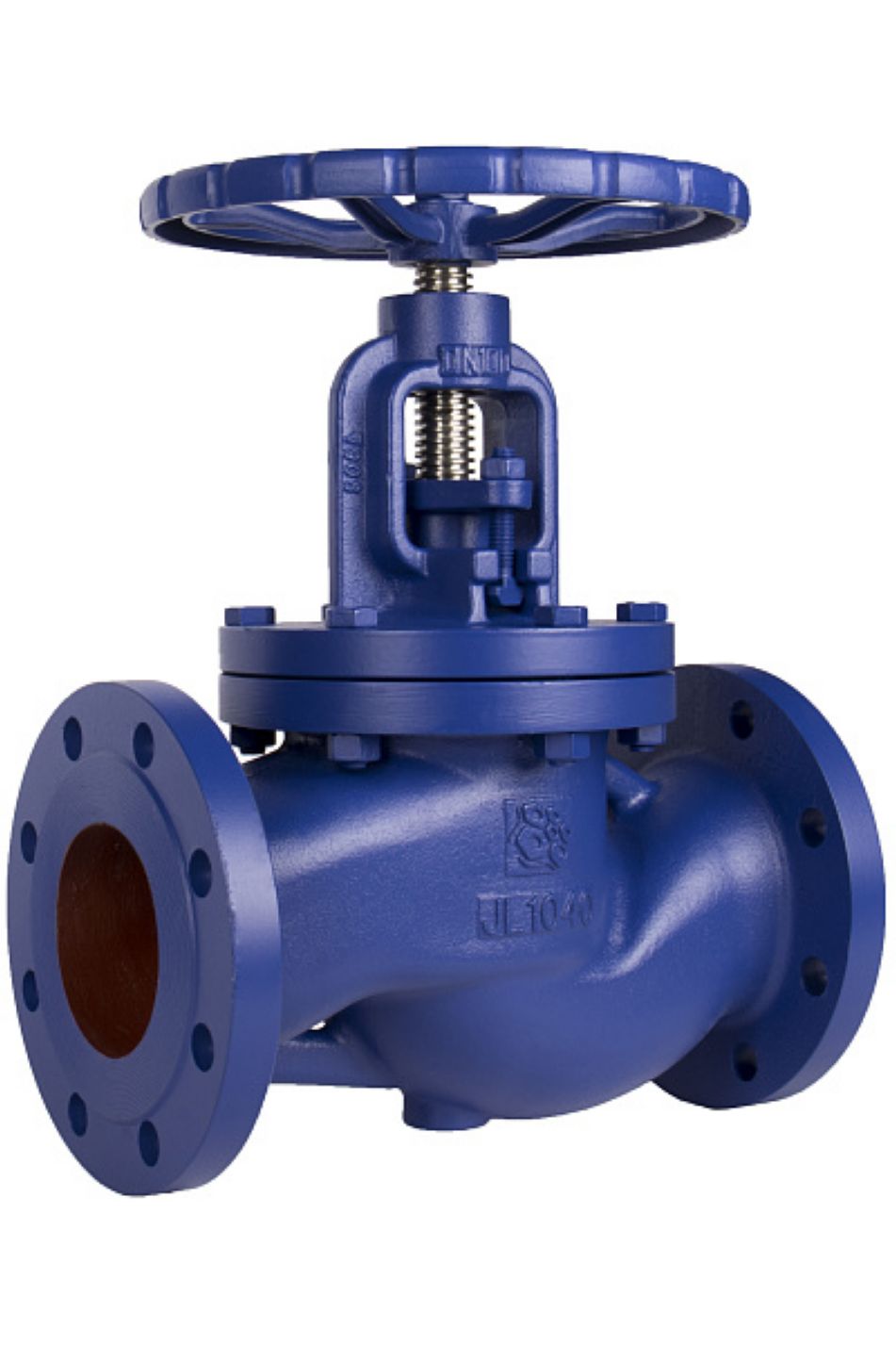

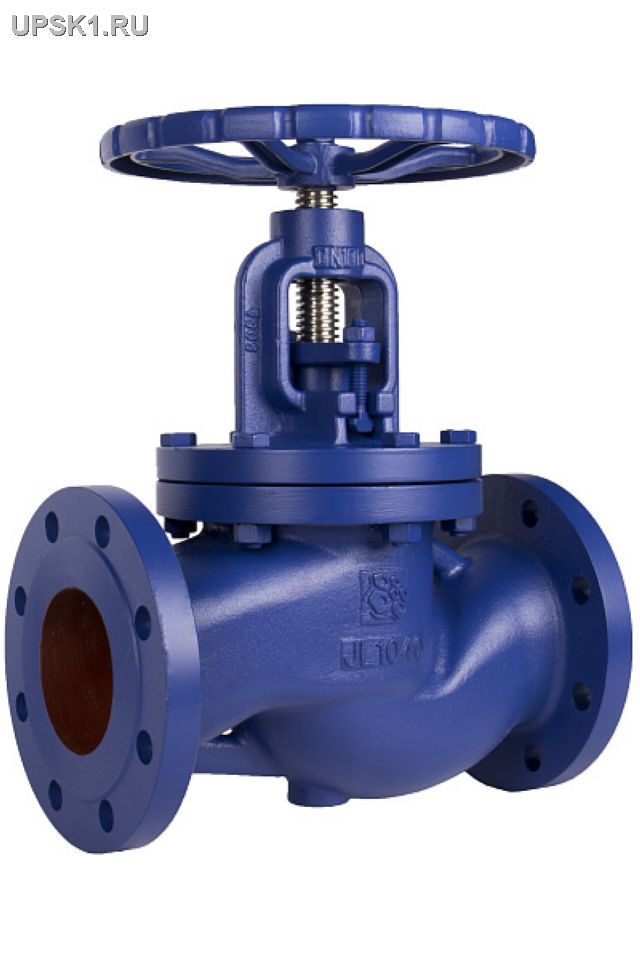

315-015-16 Вентиль запорный Rushwork 315 чугунный фланцевый PN16 15 мм Ду 15 мм Пропускная способность (Kv) 5,9 Строительная длина 130мм Диапзаон температур; -10°С..+250°С.Расчетный срок службы 10 лет. Цена руб: 3400
|
|
Номинальный диаметр, мм |
15-300 |
|
Номинальное давление, бар |
16 |
|
Температура рабочей среды |
-10 …+250°С |
|
Класс герметичности |
«А» по ГОСТ 9544 (ГОСТ 54808) |
|
Климатическое исполнение |
УХЛ 3.1, 4, 4.1, 4.2, 5. по ГОСТ 15150-69 |
|
Присоединительные размеры фланцев |
PN16 по ГОСТ 33259-2015, тип 01,11, исп. А,В, ряд 1 (для DN80 ряд 2) |
|
Строительная длина |
EN 558-1, series 1 |
|
Управление |
Ручное: штурвал |
|
Рабочая среда |
Вода, сжатый воздух, растворы этилен- и пропиленгликоля до 50%, пар, масло |
|
Гидравлические испытания |
Герметичность 1,1хPN, прочность корпуса 1,5хPN |
|
Гайка |
М8 |
М10 |
М12 |
М16 |
|
Момент, Нм |
15-20 |
35-40 |
65-70 |
140-150 |
Основные размеры
|
DN, мм |
L |
D |
D1 |
D2 |
Z x od |
b-f |
W |
H |
Kv, 3 м /ч |
Вес, кг |
|
15 |
130 |
95 |
65 |
46 |
4x14 |
14-2 |
96 |
180/167 |
6 |
3,5 |
|
20 |
150 |
105 |
75 |
56 |
4x14 |
16-2 |
96 |
179/166 |
7,5 |
4,0 |
|
25 |
160 |
115 |
85 |
65 |
4x14 |
16-2 |
120 |
200/183 |
13 |
5,0 |
|
32 |
180 |
140 |
100 |
76 |
4x19 |
18-2 |
140 |
231/215 |
18 |
8,0 |
|
40 |
200 |
150 |
110 |
84 |
4x19 |
18-2 |
140 |
247/220 |
30 |
9,5 |
|
50 |
230 |
165 |
125 |
99 |
4x19 |
20-2 |
200 |
270/239 |
41 |
14,0 |
|
65 |
290 |
185 |
145 |
120 |
4x19 |
20-2 |
200 |
306/266 |
79 |
20,0 |
|
80 |
310 |
200 |
160 |
132 |
8x19 |
22-2 |
240 |
363/317 |
115 |
28,0 |
|
100 |
350 |
220 |
180 |
156 |
8x19 |
24-2 |
280 |
397/339 |
181 |
39,0 |
|
125 |
400 |
250 |
210 |
184 |
8x19 |
26-2 |
360 |
472/411 |
225 |
60,0 |
|
150 |
480 |
285 |
240 |
211 |
8x23 |
26-2 |
360 |
514/441 |
364 |
78,0 |
|
200 |
600 |
340 |
295 |
266 |
12x23 |
30-2 |
400 |
576/499 |
690 |
128,0 |
|
250 |
730 |
405 |
355 |
319 |
12х28 |
32-3 |
400 |
634/557 |
720 |
208,0 |
|
300 |
850 |
460 |
410 |
375 |
12х28 |
32-3 |
400 |
692/613 |
840 |
350,0 |
\
