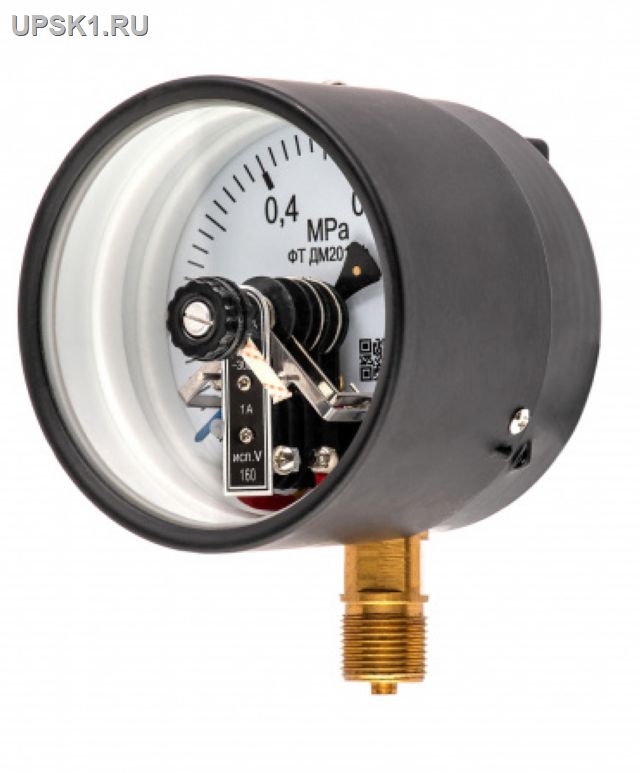

Вакуумметры, мановакуумметры, манометры электроконтактные ДВ2005ф, ДА2005ф, ДМ2005ф Тех.стекло

Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие ДВ2005ф, ДА2005ф, ДМ2005ф Тех.стекло предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в процессе.

Цена руб: 2850

Номинальный диаметр корпуса

160 мм

Класс точности

- 1,5 (базовый)
- 1,0 (по заказу)

Степень пылевлагозащиты

IP40

Резьба присоединительного штуцера

- М20*1,5 (базовая)
- другие резьбы по заказу

Размер квадрата под ключ, мм

17 мм

Расположение штуцера

радиальное

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)

от -50 до +150 оС

Диапазон температуры окружающей среды, оС

от -60 до +60 оС

Виброзащищенность

группа L3 по ГОСТ Р 52931-2008

Рабочие диапазоны измерений

- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы

Средний срок службы

10 лет

Масса, не более

0,8 кг

Тип контактов

- с магнитным поджатием (базовый)
- скользящие контакты (по заказу)

Коммутируемое напряжение

12-220В постоянного тока
12-380В переменного тока

Сила тока, не более

- 1А для контактов с магнитным поджатием
- 0,5А для скользящих контактов

Максимальная разрывная мощность контактов

с магнитным поджатием:
- 30Вт постоянного тока
- 50ВА переменного тока
для скользящих контактов:
- 10Вт постоянного тока
- 20ВА пере

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний

- для контактов с магнитным поджатием +/- 4%
- для скользящих контактов +/- 2,5%

Материал корпуса

сталь, окрашенная в черный цвет

Обечайка

высокая стальная, окрашенная в черный цвет, крепление винтами

Стекло

техническое

Трубчатая пружина

медный сплав:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковая

Штуцер, трибко-секторный механизм

медный сплав

Циферблат

алюминиевый сплав, окрашенный в белый цвет
