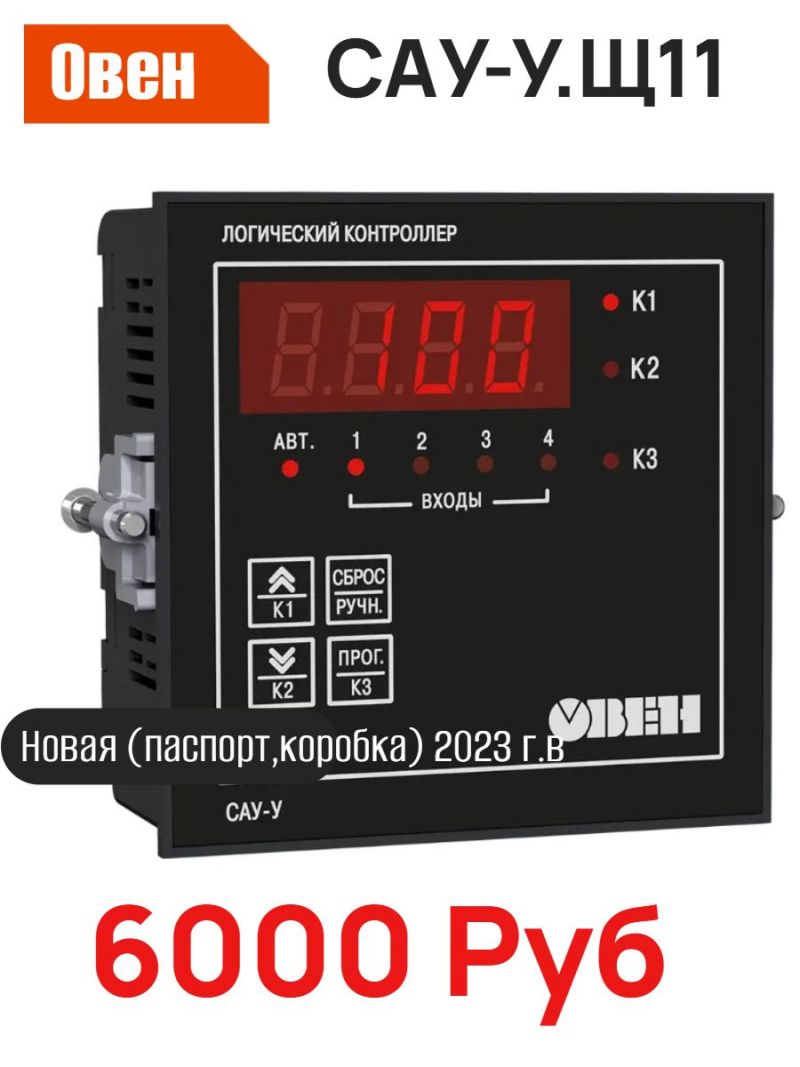

Универсальный логический контроллер ОВЕН САУ-У.Щ11 (ОВЕН САУ У.Щ11) новый 2023 г.в САУ-У.Щ11 Контроллер для управления группой насосов с чередованием ОВЕН Номинальное напряжение, В 220 Класс защиты IP54 Длина, мм 96 Количество релейных выходных каналов: 3 (нормально разомкнутые).
| ||
|
Количество:
1 | |||
- Диапазон переменного напряжения питания: напряжение — 90–264 В (номинальные значения — 110, 220 или 240 В), ч
- астота — 47–63 Гц (номинальные значения — 50 и 60 Гц).
- Диапазон постоянного напряжения питания: 20–34 В (номинальное значение — 24 В).
- Потребляемая мощность: не более 6 ВА.
- Количество входов (каналов контроля входного сигнала): 4.
- Типы датчиков: кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом.
- Количество релейных выходных каналов: 3 (нормально разомкнутые).
- Габаритные размеры: 96?96?46,5 мм.
- Степень защиты корпуса по ГОСТ 14254-96: IP54 со стороны лицевой панели.
- Масса прибора: не более 0,7 кг.
-
Настройка
Некоторые этапы настройки контроллера САУ-У.Щ11:- Выбрать необходимый алгоритм работы.
- Установить тип датчика, подключаемого к каждому входу.
- Определить логику работы для каждого входа (параметры 1.i, 2.i, 3.i и 4.i) — установить значения 0 или 1.
- Установить необходимые значения временных параметров алгоритма.
- Проверить правильность выполнения алгоритма, имитируя срабатывание входных датчиков (замыкая соответствующие цепи).
