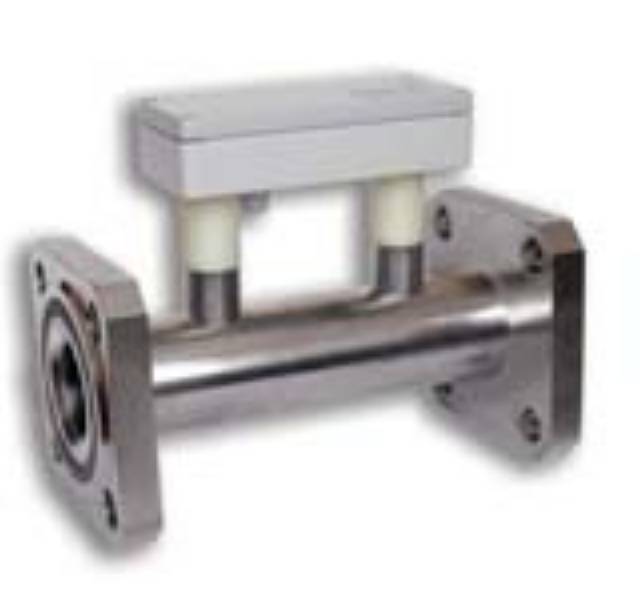

Ультрозвуковой расходомер Карат РС ду 50 мм без индикации Фланцевое исполнение .Автономное питание.КМЧ поставляется отдельно(фланцы с пазами) В основу измерения заложен ультразвуковой метод измерения. Цена руб: 36200
|
Технические характеристики
| Обозначение | Диаметр условного прохода, Ду, мм | Предел измерения расхода, м3/ч | Вес импульса, л//имп | ||||
|---|---|---|---|---|---|---|---|
| Qmin | Qt2 | Qt1 | Qnom | Qmax | |||
| Карат-РС-20 | 20 | 0,02 | 0,05 | 0,08 | 4,0 | 8,0 | 1,0* |
| Карат-РС-32 | 32 | 0,07 | 0,13 | 0,2 | 10,0 | 20,0 | 1,0 |
| Карат-РС-50 | 50 | 0,16 | 0,35 | 0,5 | 25,0 | 50,0 | 10,0 |
| Карат-РС-50M** | 50 | 0,16 | 0,35 | 0,5 | 25,0 | 50,0 | 10,0 |
| Карат-РС-80 | 80 | 0,4 | 0,9 | 1,5 | 75,0 | 150,0 | 10,0 |
| Карат-РС-100 | 80 | 0,63 | 1,5 | 2,4 | 120,0 | 240,0 | 10,0 |
* - по заказу при производстве расходомера может устанавливаться вес импульса равный 0,1 л/имп
** - прибор имеет встроенное устройство подготовки потока и предназначается для работы в прямом потоке измеряемой жидкости
Метрологические характеристики
Пределы допускаемой относительной погрешности при измерении расхода и объема:
±1,0 % - при расходах от Qt1 до Qmax;
±2,0 % - при расходах от Qt2 до Qt1;
не нормируется - при расходах от Qmin до Qt2.
Пределы допускаемой относительной погрешности при измерении времени: ±1,0%
Характеристики среды
Характеристики измеряемой среды:
| Характеристика | Значение |
|---|---|
| Кинематическая вязкость, м2/с | от 0,19*10-6 до 1,7*10-6 |
| Содержание твердых и газообразных веществ, не более % от объема | 1 |
| Температура, oC | от 1 до 150 |
| Давление, не более, МПа | 1,6 |
| Плотность, кг/м3 | от 700 до 1 200 |
| Скорость, м/с | от 0,02 до 8 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 12 |
Характеристики окружающей среды:
| Характеристика | Значение |
|---|---|
| Температура воздуха, oC | от 1 до 60 |
| Влажность воздуха при температуре 35oC, не более % | 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
Питание
- Литиевая батарея 3,6 В, срок службы не менее 4 лет. Расходомер поставляется с подключенным элементом питания
- Внешний источник питания 12 ... 36 В
Коммуникационные возможности
Вывод информации осуществляется следующими способами:
- на жидкокристаллический дисплей;
- в виде импульсов с нормированным весом;
Сопутствующие товары
| Фото | Название | Цена руб | Заказ |
Применяются для установка расходомеров марки Карат РС на участки трубопровода.В комплект входят:Штуцеры с гайкой для присоединения расходомера к трубе |
1750 |
| Наименование | Ду | H2 | L2 резьбовое | L1 фланцевое | H1 полная высота | S ширина прибора |
|---|---|---|---|---|---|---|
| КАРАТ-РС-20 | 20 | 103 | 175 | 150 | 85 | |
| КАРАТ-РС-32 | 32 | 103 | 175 | 150 | 85 | |
| КАРАТ-РС-50 (М) | 50 | 110 | 250 | 200 | 170 | |
| КАРАТ-РС-80 | 80 | 125 | 250 | 225 | 200 | |
| КАРАТ-РС-100 | 100 | 137 | 350 | 275 | 215 |
