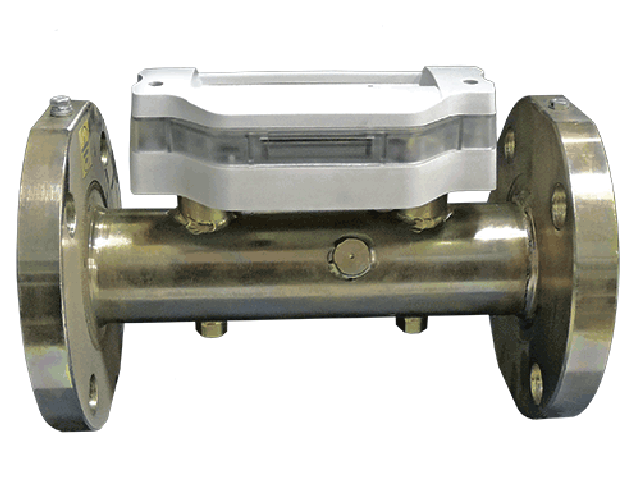

Ультрозвуковой расходомер Карат РС ду 100 мм с индикацией
Ультрозвуковой расходомер Карат РС ду 100 мм с индикацией
Ультрозвуковой расходомер Карат РС ду 100 мм с индикацией
Фланцевое исполнение .Автономное питание.КМЧ поставляется отдельно(фланцы с пазами)
В основу измерения заложен ультразвуковой метод измерения.



Цена руб: 29150


Технические характеристики

Обозначение Диаметр условного прохода, Ду, мм Предел измерения расхода, м3 Вес импульса, л//имп
Qmin Qt2 Qt1 Qnom Qmax
Карат-РС-20 20 0,02 0,05 0,08 4,0 8,0 1,0*
Карат-РС-32 32 0,07 0,13 0,2 10,0 20,0 1,0
Карат-РС-50 50 0,16 0,35 0,5 25,0 50,0 10,0
Карат-РС-50M** 50 0,16 0,35 0,5 25,0 50,0 10,0
Карат-РС-80 80 0,4 0,9 1,5 75,0 150,0 10,0
Карат-РС-100 80 0,63 1,5 2,4 120,0 240,0 10,0

* - по заказу при производстве расходомера может устанавливаться вес импульса равный 0,1 л/имп
** - прибор имеет встроенное устройство подготовки потока и предназначается для работы в прямом потоке измеряемой жидкости


Метрологические характеристики

Пределы допускаемой относительной погрешности при измерении расхода и объема:
±1,0 % - при расходах от Qt1 до Qmax;
±2,0 % - при расходах от Qt2 до Qt1;
не нормируется - при расходах от Qmin до Qt2.

Пределы допускаемой относительной погрешности при измерении времени: ±1,0%

Характеристики среды

Характеристики измеряемой среды:

Характеристика Значение
Кинематическая вязкость, м2 от 0,19*10-6 до 1,7*10-6
Содержание твердых и газообразных веществ, не более % от объема 1
Температура, oC от 1 до 150
Давление, не более, МПа 1,6
Плотность, кг/м3 от 700 до 1 200
Скорость, м/с от 0,02 до 8
Средняя наработка на отказ, ч, не менее 50 000
Средний срок службы, лет, не менее 12

Характеристики окружающей среды:

Характеристика Значение
Температура воздуха, oC от 1 до 60
Влажность воздуха при температуре 35oC, не более % 80
Атмосферное давление, кПа от 84 до 106,7

Питание

  • Литиевая батарея 3,6 В, срок службы не менее 4 лет. Расходомер поставляется с подключенным элементом питания
  • Внешний источник питания 12 ... 36 В

Коммуникационные возможности

Вывод информации осуществляется следующими способами:

  • на жидкокристаллический дисплей;
  • в виде импульсов с нормированным весом;


Сопутствующие товары

Фото Название Цена руб Заказ
КМЧ 2  ду 100 к КАРАТ-РС
КМЧ 2 ду 100 к КАРАТ-РС
Применяются для установка расходомеров марки Карат РС на участки трубопровода.В комплект входят:Комплект фланцев* с крепежом и паронитовыми прокладками.
1650
