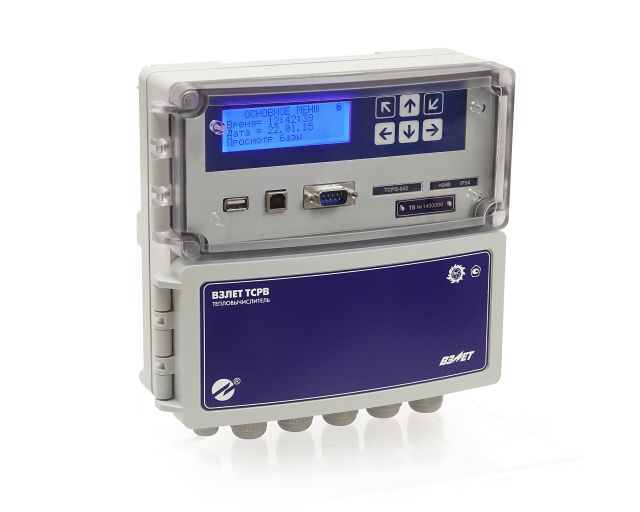

 ТСРВ 042 тепловычислитель ЗАО Взлет
|
ТСРВ 042 тепловычислитель ЗАО Взлет ТСРВ-042 —поддерживает 6 расходомеров,6 температуры,5 давлений
Функциональные возможности:
" подключение до 4-х расходомеров в одной теплосистеме;
" раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
" архивация всех интегральных счетчиков нарастающим итогом;
" наличие журнала изменения контрольной суммы базы (КСБ), нестираемого журнала режимов (электронная пломба), журнала отказов, журнала нештатных ситуаций;
" упрощенная настройка с возможностью установки шаблонов наиболее часто применяемых схем;
" резервное питание вычислителя от встроенной батареи;
" обработка сигнала "реверс".
|
|
|
Технические характеристики:
| Характеристика |
Значение |
|
Количество каналов измерения:
- расхода
- температура
- давление |
до 5
до 6
до 4
|
|
Количество контролируемых теплосистем |
2 |
|
Диаметр условного прохода, Dу, мм |
от 10 до 5 000 |
|
Диапазон измерения среднего объемного расхода, м?/ч |
от 0,01 до 1 000 000 |
|
Диапазон измерения температуры, °С |
от минус 50 до 180 |
|
Измерение давления, Мпа |
от 0 до 2,5 |
|
Относительная погрешность измерения количества тепла, % |
не более ± 5 |
|
Длина связимежду тепловычислителем и первичными преобразователями, м |
до 300 |
|
Глубина архивов измерительной информации, записей:
- часового
- суточного
- месячного |
1440
366
60(5 лет)
|
|
Степень защиты |
IP54 |
|
Напряжение питания, В |
=24 |
|
Мощность потребления не более, Вт |
не более 2 |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет |
12 |
|
Гарантийный срок эксплуатации тепловычислителя, лет |
6 |
|
Масса тепловычислителя, кг |
не более 3 |
|
Габаритные размеры тепловычислителя, мм |
215-205-85 |
|
Способ крепления |
на DIN-рейку |
Сопутствующие товары
| Фото |
Название |
Цена руб |
Заказ |
 |
Предназначены для питания расходомеров марки взлет эрсв 440Л.Преобразует сигнал сети с 220 В в 24 В.Предназначены для питания измерительной аппаратуры в условиях промышленной эксплуатации.В приборах ЗАО ВЗЛЕТ в зависимости от требуемой мощности потребления могут использоваться источники вторичного питания AND-1524 (15 Вт), ADN-3024 (30 Вт) и Взлет ИВП (ИВП-24.24). Подробнее... |
1320 |
|
 |
Электромагнитный расходомер.Динамический диапазон:1:250.Максимальный измеряемый расход:28,98 м3/ч.Межповерочный интервал-4 года.Питание внешнеее-24В(Блок питания в комплект не входит).Кмч в комплект не входит Подробнее... |
45480 |
|
Функциональные возможности : подключение до 4-х расходомеров в одной теплосистеме;
раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
архивация всех интегральных счетчиков нарастающим итогом;
наличие журнала изменения контрольной суммы базы (КСБ), нестираемого журнала режимов (электронная пломба), журнала отказов,
журнала нештатных ситуаций;
упрощенная настройка с возможностью установки шаблонов наиболее часто применяемых схем;
резервное питание вычислителя от встроенной батареи;
обработка сигнала «реверс».
Отличительные особенности : две независимые теплосистемы с 2-мя раздельными архивами (единый архив для зимнего и
летнего периодов);
раздельный учет в рамках одной теплосистемы тепловой энергии и параметров ГВС;
измерение и архивация параметров холодной воды и температуры наружного воздуха;
возможность подключения электросчетчика с частотным выходом;
возможность настройки функции «сигнализация»;
наличие USB-интерфейсов на лицевой панели для работы с компьютером и снятия архивов при помощи флэш-накопителя;
удобство монтажа и замены батареи резервного питания;
возможность контроля сигнала «пустая труба» от всех подключенных расходомеров с фиксацией НС в архивах и регистрации
времени нештатной ситуации;
черно-белый четырехстрочный индикатор с высокой контрастностью;
работа с программой «Конфигуратор базы» позволяющей быстро и просто настроить прибор;
контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма).
Вывод информации : на жидкокристаллический четырехстрочный индикатор;
по последовательному интерфейсу RS-232/RS-485, USB-Slave, USB-Master
|
