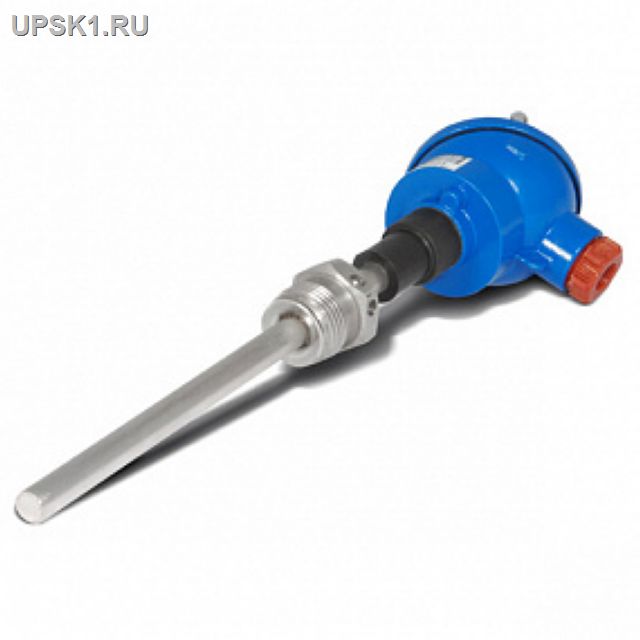

ТСП-Н L=100 мм датчик температуры Pt100 кл.А (-50...+400)
ТСП-Н L=100 мм датчик температуры Pt100 кл.А (-50...+400)
ТСП-Н L=100 мм датчик температуры Pt100 кл.А (-50...+400)
Термопреобразователи предназначены для контроля и измерения температуры жидких, твердых, мягких, газообразных и сыпучих сред.
Области применения: системы учета энергоносителей, контроля и измерения температуры в промышленности, лабораторных исследований, сельском хозяйстве.

Цена руб: 2950


Устойчивость к воздействиям

Термопреобразователи соответствуют группе климатического исполнения - Д3 по ГОСТ 12997 и располагаются на открытых пространствах, подвергаются воздействию атмосферных факторов (непосредственный нагрев солнечными лучами, ветер, дождь, снег, град, обледенение).

Термопреобразователи устойчивы и прочные к воздействию вибраций и соответствуют группе исполнения - N2 (по ГОСТ 12997). Располагаются в местах, подверженных вибрации от работающих механизмов на промышленных объектах.

Степень защиты - IP65 по ГОСТ 12254 (пыленепроницаемо и защищено от водяных струй).

Глубина погружения

Минимальная глубина погружения, при которой термопреобразователь сохраняет свои метрологические характеристики:

Lmin=5•?Dз+Lчэ где: Dз - диаметр защитной трубки, мм; Lчэ - длина чувствительного элемента, мм.

Применение малогабаритных чувствительных элементов и небольших диаметров защитной арматуры позволило создать термопробразователи с небольшой глубиной погружения и малым временем реагирования.

Метрологические характеристики

Термопреобразователи имеют номинальную статистическую характеристику (НСХ) Pt50, Pt100, Pt500, Pt1000, 100П.

НСХ, номинальное значение измерительного тока и коэффициент ?, °С-1 приведены в таблице:

Значения измерительного тока и ?
  Номинальный измерительный ток, мА ?, °С-1
Pt 50 2,0 0,00385
Pt 100 1,0 0,00385
Pt 500 0,2 0,00385
Pt 1000 010 0,00385
100П 1,0 0,00391

При выборе номинального значения измерительного тока эффект саморазогрева не превышает 0,3°С (по ЕN 60751).

Термоэлектрический эффект

Применение лучших чувствительных элементов зарубежных производителей позволяют свести эффект термо-ЭДС практически к нулю.

Допуски классов точности

Предел допускаемого отклонения от НСХ (°С) в зависимости от класса соответствует:

  • для класса АА: +(0,1+0,0017•|t|)
  • для класса А: +(0,15+0,002•|t|)
  • для класса B: +(0,3+0,005•|t|)

Время реагирования

Благодаря уникальной конструкции термопреобразователя, жестким допускам к диаметрам защитной арматуры и посадочного места защитной гильзы термопреобразователи имеют малое время реагирования на ступенчатое изменение температуры.

Регламентируемые параметры термопреобразователей и стабильность параметров в течение длительного срока эксплуатации обеспечиваются правильной установкой, применением защитных гильз и комплектующих частей, произведенных предприятием изготовителем.

Зависимость значения сопротивления Pt100 от температуры (по ЕN 60751)
°C ? °C ? °C ? °C ? °C ?
-50 80,31 0 100 50 119,4 100 138,51 150 157,33
-48 81,1 2 100,78 52 120,17 102 139,26 152 158,07
-46 81,89 4 101,56 54 120,94 104 140,02 154 158,82
-44 82,69 6 102,34 56 121,71 106 140,78 156 159,56
-42 83,48 8 103,12 58 122,47 108 141,54 158 160,31
-40 84,27 10 103,9 60 123,24 110 142,29 160 161,05
-38 85,06 12 104,68 62 124,01 112 143,05 162 161,8
-36 85,85 14 105,46 64 124,78 114 143,8 164 162,54
-34 86,64 16 106,24 66 125,54 116 144,56 166 163,29
-32 87,43 18 107,02 68 126,31 118 145,31 168 164,03
-30 88,22 20 107,79 70 127,08 120 146,07 170 164,77
-28 89,01 22 108,57 72 127,84 122 146,82 172 165,51
-26 89,8 24 109,35 74 128,61 124 147,57 174 166,26
-24 90,59 26 110,12 76 129,37 126 148,33 176 167
-22 91,37 28 110,9 78 130,13 128 149,08 178 167,74
-20 92,16 30 111,67 80 130,9 130 149,83 180 168,48
-18 92,95 32 112,45 82 131,66 132 150,58 182 169,22
-16 93,73 34 113,22 84 132,42 134 151,33 184 169,96
-14 94,52 36 114 86 133,18 136 152,08 186 170,7
-12 95,3 38 114,77 88 133,95 138 152,83 188 171,43
-10 96,09 40 115,54 90 134,71 140 153,58 190 172,17
-8 96,87 42 116,31 92 135,47 142 154,33 192 172,91
-6 97,65 44 117,08 94 136,23 144 155,08 194 173,65
-4 98,44 46 117,86 96 136,99 146 155,83 196 174,38
-2 99,22 48 118,63 98 137,75 148 156,58 198 175,12

Значения приведены без учета сопротивления кабеля у термопреобразователей с постоянно подключенным проводом.
