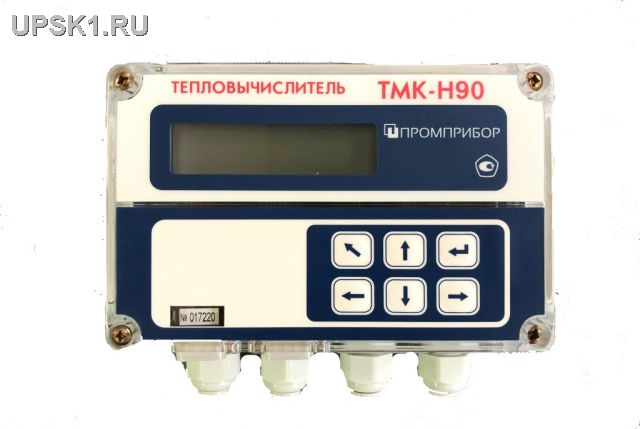

Тепловычислители ТМК Н90
Тепловычислители ТМК Н90
Тепловычислители ТМК Н90
6 каналов измерения расхода.
3 дополнительных канала учета водопотребления.
8 каналов измерения температуры.
6 каналов измерения давления.
Комбинированное питание.

Цена руб: 32400


Описание

Тепловычислители ТМК-Н90 предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей,

 вычисления тепловой энергии в водяных системах теплоснабжения.

Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и

промышленных предприятиях, в жилищнокоммунальном хозяйстве, автоматизированные системы сбора и контроля технологических параметров.

Отличительные особенности ТМК-Н90

Количество подключаемых тепловых систем > 2

Количество дополнительных каналов холодного водоснабжения > 3

Количество каналов измерений объема (расхода) теплоносителя > 6

Количество каналов измерений температуры теплоносителя > 8

Количество каналов измерений избыточного давления > 6

? Комбинированное питание.

Вычислители ТМК-Н90 обеспечивают измерение, вычисление и вывод на ЖКИ и через пользовательские интерфейсы на внешние устройства (см. п.1.5) следующих текущих и архивных параметров:

Объёмный и массовый расход теплоносителя; температура, давление, объём, масса теплоносителя – для каждого трубопровода ТС (до трёх в ТС1, до трёх в ТС2);

Разность температур, разность массовых расходов, разность масс, тепловая мощность, тепловая энергия, время работы, время останова счёта – в ТС1 и в ТС2;

Суммарная тепловая мощность, суммарная тепловая энергия, температура холодной воды, температура воздуха, давление холодной воды, время включения, время выключения – по обеим ТС;

Расход и количества измеряемой среды, время работы – по каждому дополнительному каналу;

Нештатные ситуации: аппаратные НС, канальные НС, НС ТС;

Флаги внешних событий, флаг дискретного выхода.

Архивирование данных

Тепловычислитель ТМК-Н90 обеспечивает сохранение измеренных параметров в электронном архиве.

Часовой > 1488 часов (62 суток)

Суточный > 730 суток

Месячный > 48 месяцев (4 года)

Журнал НС > 5000 записей

Журнал действий оператора > 3000 записей

Интерфейсы

Для передачи архивных данных и текущих параметров на внешние устройства ТМК-Н90 имеют интерфейсы:

RS-232.1

RS-232.2

RS-485

Электропитание

Параметры электрического питания:

напряжение от внешнего источника постоянного напряжения при потребляемой мощности не более 1,2 Вт, В > от 10 до 15

номинальное напряжение от встроенной литиевой батареи, емкостью не менее 6А*ч, В > 3,6

Документация и ПО

Руководство по эксплуатации (скачать)

Программа «Менеджер данных» (скачать )

Программа «Конфигуратор приборов» (скачать )
