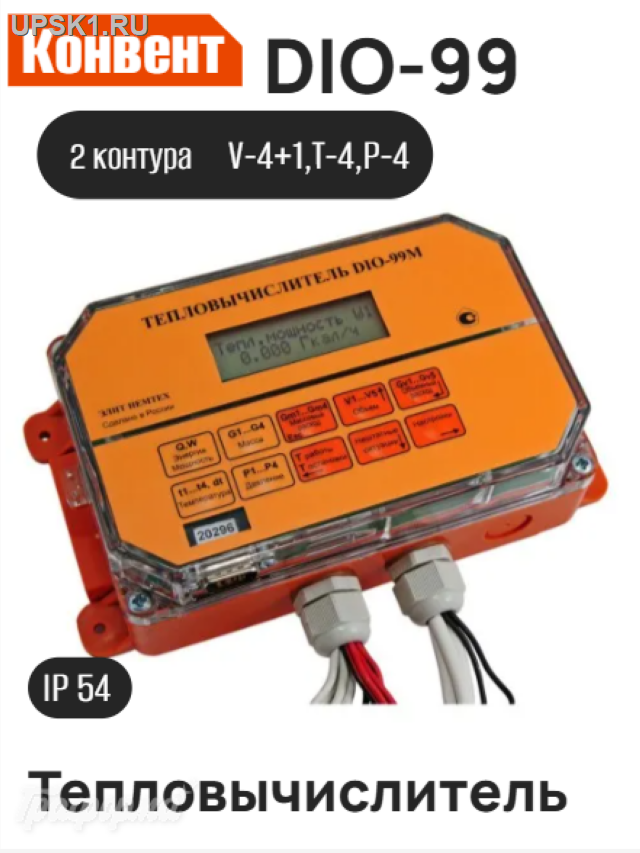

 Тепловычислитель DIO-99M 5.4.4
|
Тепловычислитель DIO-99M 5.4.4 Технические характеристики
Количество обслуживаемых ТС (максимально) 2
Количество основных подключаемых преобразователей расхода 4
Количество дополнительных подключаемых преобразователей расхода 1
Количество основных подключаемых преобразователей температуры 4
Количество доп. подключаемых преобразователей температуры 0
Количество подключаемых преобразователей давления 4
Масса 0,7 кг IP 54
|
|
|
Тепловычислители DIO-99M 5.4 (далее - вычислители) предназначены для работы в составе теплосчетчика
DIO-99 ТСП при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах
теплоснабжения различной конфигурации.
Вычислители обеспечивают измерение параметров теплоносителя и расчет тепловой энергии по измеренным параметрам.
Тепловычислитель DIO-99M 5.4 обладает измерительными и функциональными возможностями в соответствии с таблицей 1.
Таблица 1
| Параметр |
Значение |
Примечание |
| Число Тепловых систем (ТС) |
2 |
|
| Число каналов измерений расхода |
4+1 |
1 доп. Канал для холодной воды (ХВ) |
| Число каналов измерений температуры |
4 |
|
| Число каналов измерений давления |
4 |
В модификации 5.4.4 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны измерений основных параметров вычислителей представлены в Таблице 2.
Таблица 2
| Параметр |
Диапазон |
Возможность задания договорного значения |
| Тепловая энергия, ГДж (Гкал), масса т, объем, м? |
0…9999999,9 |
|
| Тепловая мощность, ГДж/ч (Гкал/ч), |
0…999999 |
+ |
| Массовый (объемный) расход, т/ч (м?/ч ) |
+ |
| Температура воды, °С |
0…150 |
+ |
| Разность температур, °С |
0…150 |
|
| Давление, МПа (кгс/см?) |
0…2,5 (0…25) |
+ |
|
|
|
Эксплуатационные характеристики вычислителя представлены в таблице 3
Таблица 3
| Наименование параметра |
Допустимые пределы |
| Температура окружающего воздуха |
от -5°С до + 50°С |
| Относительная влажность воздуха при температуре 35°С |
до 95 % |
| Напряженность переменного (50 Гц) внеш. магнитного поля, не более |
400 А/м |
| Механические вибрации частотой 10-50 Гц с амплитудой, не более |
0,15 мм |
| Степень защиты воздействия воды и пыли IP54 по ГОСТ 14254 |
| Устойчивость к механическим воздействиям – виброустойчивое и вибропрочное исполнение группы N1 по ГОСТ 52931 |
Основные технические характеристики вычислителя представлены в таблице 4
Таблица 4
| Напряжение питания |
3,6 В |
| Время автономной работы |
6 лет |
| Длина линии связи для передачи данных через RS232, не более |
10м |
| Входное сопротивление каналов расхода V1...V5 |
550 кОм |
| Длина линий связи между ПР, ПТ, ПД и вычислителем , не более |
300м |
| Максимальное напряжение коммутации дискретного выхода, не более |
30 В |
Ресурс батареи зависит от частоты использования тепловычислителя в режиме индикации
и от температуры окружающей среды.
Наиболее благоприятной температурой окружающей среды для батареи считается температура
15-23 градусов Цельсия. Увеличение температуры на 10 градусов уменьшает ресурс батареи вдвое.
Вычислители обеспечивают сохранение измеренных параметров в электронном архиве ёмкостью:
Глубина архива
| Часовой |
60 суток |
| Суточный |
365 суток |
| Месячный |
48 месяцев |
| Архив действий оператора |
1000 действий |
Вычислитель предназначен для работы с измерительными преобразователями со
следующими характеристиками
Таблица 5
| Расхода V1...V5 |
Преобразователи расхода с выходом типа открытый коллектор (ОК) или герконом с частотой следования импульсов <16 Гц , при длительности импульса >10 мс. АС-001,(ВЗЛЕТ ЭР)ЭРСВ, ПРЭМ, МастерФлоу, ВПС, ВЭПС, 7КВ, ВСТ, MTWI/ MTKI, ETWI/ ETKI, GSD/ GMDX, WPHI(WPHKI), WFK/WFW. |
| Температуры t1...t4 |
100П, Pt100, 500П, Pt500, схема подключения 4-х проводная, тип выбирается программно. |
| Давления Р1…Р4 |
Используются ПД с выходным сигналом 0-5, 4–20 мА. P макс 1.6 МПа (2.5) |
Показатели надежности:
- средний срок службы, лет, не менее 12
- средняя наработка на отказ, час, не менее 75000
Габаритные размеры, 204х110х62 мм, масса , не более 0,7 кг.
Метрологические характеристики представлены в таблице 6
Таблица 6
| Измеряемая величина |
Допустимые пределы |
| Относительная погрешность измерений массы теплоносителя: |
±0,1% |
| Относительная погрешность измерений объема теплоносителя: |
±0,1% |
| Приведенная погрешность измерений давления: |
±0,1% |
| Абсолютная погрешность измерений температуры: |
+ 0,25°С |
| Абсолютная погрешность измерений разности температур |
± 0,05°С |
| Предел допускаемой относительной погрешности измерения времени |
±0,001% |
| Относительная погрешность измерения расхода |
±0,5% |
| |
|
