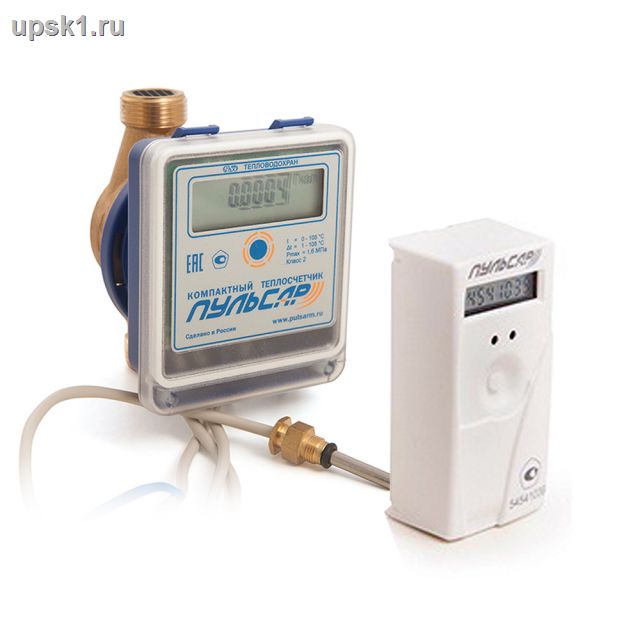

Теплосчётчик механический "Пульсар" Ду 20 2,5 м3/ час прямой трубопровод компактный механический
Теплосчётчик механический "Пульсар" Ду 20 2,5 м3/ час прямой трубопровод компактный механический
Теплосчетчик для квартиры ду 20 мм 2,5 м3/ч..Средний размер жилых помещений 200-300 м2.
Глубина архива 60 месяцев, 184 суток и 1488 часов.Гарантия завода изготовителяя на механическую часть 60 месяцев,на электронную часть "пожизненно" на весть срок экспулатации прибора.
Межповерочный интревал 6 месяцев

Цена руб: 8668


Технические и метрологические характеристики теплосчетчика "Пульсар"

Наименование   параметра

Значение параметра

Диаметр условного прохода, ДУ, мм

15

20

Максимальный расход, Qmax, м3/час

1,2

2,0

3,0

3,0

5,0

Номинальный расход, Qn, м3/час

0,6

1,0

1,5

1,5

2,5

Минимальный расход, Qmin, м3/час

0,012

0,02

0,03

0,03

0,05

Относительная погрешность измерения объема, %

±(2+0,05·(Qn/Q))

Диапазон измерений температуры, ?С

0…130

Диапазон измерений разности температур (?t), ?С

2…130

Абсолютная погрешность измерения разности температур, С

±(0,2+0,005·?t)

Относительная погрешность измерения тепловой энергии, %

±(3+4/?t+0,02·(Qn/Q))

Абсолютная погрешность измерения количества импульсов дополнительными счетными входами, импульсов за период измерений

± 1

Количество дополнительных счетных входов (в зависимости от заказа)

до 4

Максимальное рабочее давление, МПа

1,6

Потеря давления при Qn, МПа, не более

0,15

Напряжение встроенного элемента питания, В

3,6

Срок службы элемента питания, лет, не менее

6

Класс защиты по ГОСТ 14254

IP 54

Срок службы, лет, не менее

12

Выходной сигнал

цифровой RS 485,  импульсный выход, радио 433 МГц (опционально)



Измеряемые параметры:

- тепловая энергия, (Гкал/Мкал);

- объем теплоносителя, м3;

- температуру теплоносителя в подающем и обратном трубопроводах, ?С;

- разность температур в подающем и обратном трубопроводах,  ?С;

- мгновенный расход теплоносителя, м3/ч;

- мгновенную тепловую мощность, (Мкал/ч);

- дата и время;

- диагностические сообщения;

- сетевой адрес.

Глубина энергонезависимого архива: 1080 часов – часовой, 180 суток – посуточный, 60 месяцев - помесячный

Функция самодиагностики: значения кодов ошибок индицируются на жидкокристаллическом  дисплее



Габаритные размеры квартирного счетчика тепла

Наименование параметра

Значение параметра

Диаметр условного прохода, мм

15

20

Монтажная длина, мм

110

 130

Резьба на корпусе теплосчетчиков (трубная, цилиндрическая), G

 3/4?

1?

Резьба на штуцерах для присоединения к трубопроводу, G

1/2?

3/4?

Масса, не более, кг

1,1

1,5



Сопутствующие товары

Фото Название Цена руб Заказ
Комплект присоединителей Ду 20 (КМЧ) для водосчетчиков
Комплект присоединителей Ду 20 (КМЧ) для водосчетчиков
Комплект монтажной арматуры для водосчетчиков диаметром 20 мм.Подходят почти для всех типов отечественных и импортных счетчиков.Таких как бетар,метер,свк,вст,всх...
Состав:2 штуцера,2 накидные гайки,2 прокладки
210

Кран шаровой для подключения датчика температуры, муфтовый Dn 20
Кран шаровой для подключения датчика температуры, муфтовый Dn 20
Предназначен для монтажа теплосчётчика в трубопровод
с установкой термопреобразователя в шаровый кран
300

Гильза защитная для подключения датчика температуры квартирного теплосчетчика ду 20мм
Гильза защитная для подключения датчика температуры квартирного теплосчетчика ду 20мм
Предназначен для монтажа теплосчётчика в трубопровод
с установкой термопреобразователя в тройник
265

Тройник 3/4-1/2-3/4 ИТАП
Тройник 3/4-1/2-3/4 ИТАП
Преднадзначен для монтажа теплосчётчика в трубопровод
с установкой термопреобразователя в тройник
90
