Теплосчётчик механический

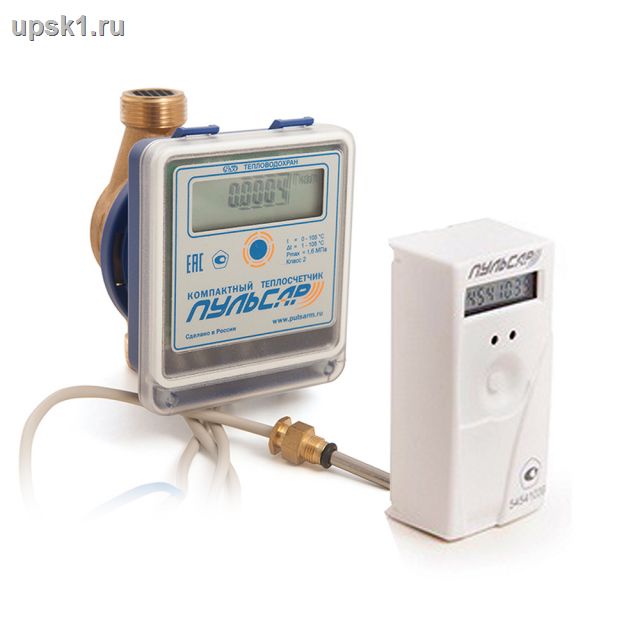

Теплосчётчик механический "Пульсар" Ду 15 0,6 м3/ час прямой трубопровод компактный механический
Теплосчётчик механический "Пульсар" Ду 15 0,6 м3/ час прямой трубопровод компактный механический
Теплосчетчик для квартиры ду 15 мм с расходом 0,6 м3/час на прямой трубопровод(обратный),выпускает завод Пульсар(Тепловодохран)минимальный расхд 12 лит/ч.ммаксимальный расход 1,2 м3/ч.
Глубина архива 60 месяцев, 184 суток и 1488 часов.Гарантия завода изготовителяя на механическую часть 60 месяцев,на электронную часть "пожизненно" на весть срок экспулатации прибора.
Межповерочный интревал 6 месяцев

Цена руб: 7667


Теплосчетчик «Пульсар» модификации Т (далее – теплосчетчик) предназначен для измерений: количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разницы температур теплоносителя (воды). Теплосчетчик может использоваться для измерения тепла в тупиковой системе горячего водоснабжения, как счетчик горячей воды, определяющий объем воды, температура которой выше заданного значения. Теплосчетчик включает в себя преобразователь расхода, вычислитель и пару платиновых термопреобразователей сопротивления. Принцип работы теплосчетчика состоит в измерении объема и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем. Теплосчетчик измеряет, вычисляет и индицирует на ЖКИ следующие параметры: - тепловую энергию, (Гкал); - объем теплоносителя, (м 3); - температуру теплоносителя в подающем и обратном трубопроводах, (?С); - разность температур в подающем и обратном трубопроводах, (?С); - мгновенный расход теплоносителя, (м 3/ч); - мгновенную тепловую мощность, (Гкал/ч); - дату и время; - объем воды, измеренный счетчиками с импульсным выходом, подключенными к дополнительным счетным входам (м 3); - сетевой адрес; - коды ошибок. Теплосчетчик имеет энергонезависимую память, в которой регистрируются значения тепловой энергии и параметры теплопотребления (средние температуры за интервал времени, объем теплоносителя за интервал времени). Глубина архива 60 месяцев, 184 суток и 1488 часов. По протоколу M-Bus возможно считывание месячного архива глубиной 24 записи. В энергонезависимой памяти сохраняется журнал событий, содержащий информацию об ошибках, возникающих в процессе работы и изменении настроечных параметров

Технические и метрологические характеристики теплосчетчика "Пульсар"

Наименование   параметра

Значение параметра

Диаметр условного прохода, ДУ, мм

15

20

Максимальный расход, Qmax, м3/час

1,2

2,0

3,0

3,0

5,0

Номинальный расход, Qn, м3/час

0,6

1,0

1,5

1,5

2,5

Минимальный расход, Qmin, м3/час

0,012

0,02

0,03

0,03

0,05

Относительная погрешность измерения объема, %

±(2+0,05·(Qn/Q))

Диапазон измерений температуры, ?С

0…130

Диапазон измерений разности температур (?t), ?С

2…130

Абсолютная погрешность измерения разности температур, С

±(0,2+0,005·?t)

Относительная погрешность измерения тепловой энергии, %

±(3+4/?t+0,02·(Qn/Q))

Абсолютная погрешность измерения количества импульсов дополнительными счетными входами, импульсов за период измерений

± 1

Количество дополнительных счетных входов (в зависимости от заказа)

до 4

Максимальное рабочее давление, МПа

1,6

Потеря давления при Qn, МПа, не более

0,15

Напряжение встроенного элемента питания, В

3,6

Срок службы элемента питания, лет, не менее

6

Класс защиты по ГОСТ 14254

IP 54

Срок службы, лет, не менее

12

Выходной сигнал

цифровой RS 485,  импульсный выход, радио 433 МГц (опционально)



Измеряемые параметры:

- тепловая энергия, (Гкал/Мкал);

- объем теплоносителя, м3;

- температуру теплоносителя в подающем и обратном трубопроводах, ?С;

- разность температур в подающем и обратном трубопроводах,  ?С;

- мгновенный расход теплоносителя, м3/ч;

- мгновенную тепловую мощность, (Мкал/ч);

- дата и время;

- диагностические сообщения;

- сетевой адрес.

Глубина энергонезависимого архива: 1080 часов – часовой, 180 суток – посуточный, 60 месяцев - помесячный

Функция самодиагностики: значения кодов ошибок индицируются на жидкокристаллическом  дисплее



Габаритные размеры квартирного счетчика тепла

Наименование параметра

Значение параметра

Диаметр условного прохода, мм

15

20

Монтажная длина, мм

110

 130

Резьба на корпусе теплосчетчиков (трубная, цилиндрическая), G

 3/4"

1"

Резьба на штуцерах для присоединения к трубопроводу, G

1/2"

3/4"

Масса, не более, кг

1,1

1,5
