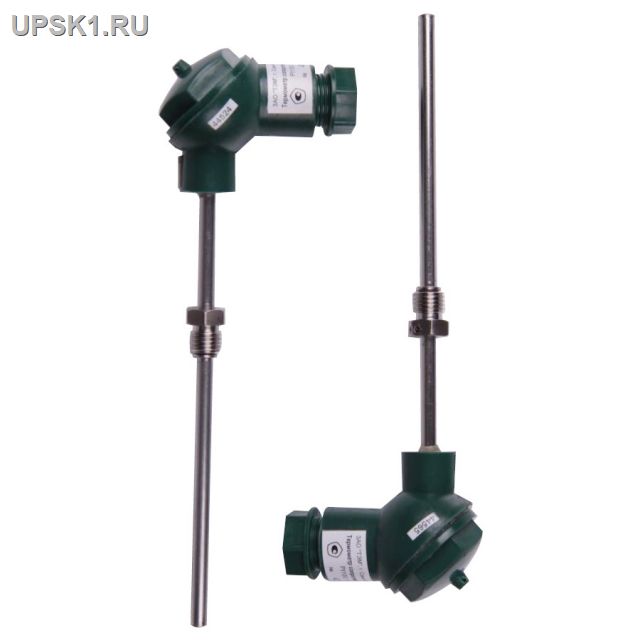

ТЭМ-110-21-2 L=140, комплект термометров сопротивления Комплекты термометров сопротивления ТЭМ-110 предназначены для измерения разности температур жидкости, транспортируемой по трубопроводам, путем погружения в измеряемую среду. Комплекты рассчитаны для применения в различных отраслях промышленности и в ЖКХ. Цена руб: 3470
| |
Комплекты состоят из двух подобранных по характеристикам термометров сопротивления ТЭМ-100, изготавливаемых по техническим условиям ТУ 4211-061-23041473-2008. Термометры комплекта выпускаются
класса «А» по ГОСТ Р 8.625-2006 и обеспечивают измерение температуры в диапазоне от (-50) до 190°С. Пример записи комплектов в документации другой продукции (XX - обозначение конструктивного
исполнения термометров комплекта, Y - класс допуска комплекта): «Комплект термометров сопротивления ТЭМ-110-XX-Y, ТУ 4211-064-23041473-2008».
Принцип действия термометров основан на температурной зависимости сопротивления платинового пленочного резистора. Термометры состоят из термочувствительного элемента со стандартизованной
характеристикой зависимости сопротивления от температуры, помещенного в тонкостенную металлическую трубку, соединенную с клеммной головкой из пластмассы.
Метрологические характеристики
Диапазон измерения разности температур: от минус 50 до 190 °С.
Пределы допускаемой погрешности должны составлять:
- ±(0,015 + 0,002 • ?t), °С – класс А по ГОСТ Р 8.625-2006;
- ±(0,3 + 0,005 • ?t), °C – класс В по ГОСТ Р 8.625-2006
(At – измеряемая разность температур)
Условия эксплуатации
Устойчивость к воздействию окружающей среды:
- температура окружающего воздуха - от (-50) до 50°С;
- относительная влажность - 95% при 35 °С;
- атмосферное давление - от 84 до 106,7 кПа;
- синусоидальная вибрация - амплитуда 0,35 мм, частота 5-35 Гц;
- давление измеряемой среды - до 2,5 МПа.
Степень защиты от пыли и воды - IP55 по ГОСТ 14254-96.
Диаметр монтажной части термометров комплекта – 6 мм
Длина монтажной части термометров комплекта – от 50 до 320 мм
Длина термометров комплекта – от 147 до 427 мм.
Масса термометров комплекта – от 140 до 172 г.
Средняя наработка на отказ - 100 000 ч.
Средний срок службы - 12 лет.
Технические характеристики
Обозначение конструктивного исполнения |
Длина монтажной части, L ±1,0 (мм) |
Минимальная глубина погружения (мм) |
Масса, кг | |
---|---|---|---|---|
Рис. 1 |
Рис. 2 | |||
- |
13 |
50 |
40 |
0,140 |
01 |
14 |
60 |
40 |
0,141 |
02 |
15 |
70 |
50 |
0,142 |
03 |
16 |
80 |
50 |
0,143 |
04 |
17 |
100 |
60 |
0,145 |
- |
18 |
110 |
60 |
0,146 |
- |
19 |
120 |
60 |
0,147 |
- |
20 |
130 |
80 |
0,148 |
- |
21 |
140 |
80 |
0,149 |
- |
22 |
160 |
80 |
0,153 |
- |
23 |
200 |
100 |
0,158 |
- |
24 |
250 |
100 |
0,064 |
- |
25 |
320 |
100 |
0,172 |
