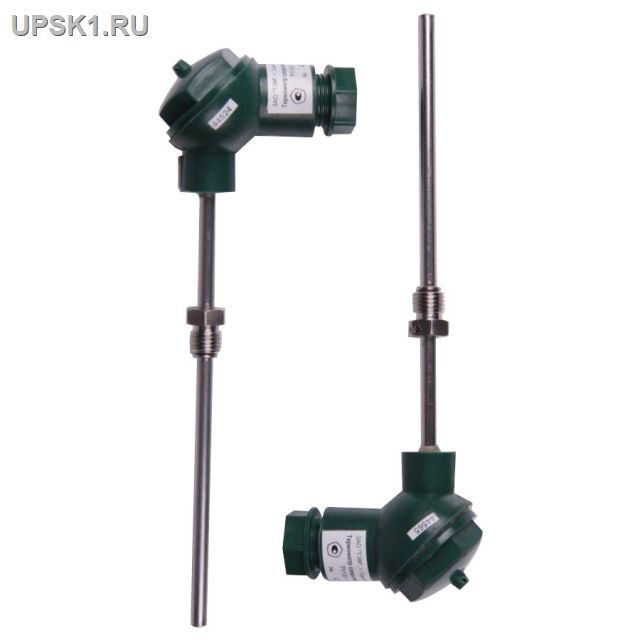

ТЭМ-110-20-2 L=130, комплект термометров сопротивления
ТЭМ-110-20-2 L=130, комплект термометров сопротивления
ТЭМ-110-20-2 L=130, комплект термометров сопротивления
Комплекты термометров сопротивления ТЭМ-110 предназначены для измерения разности температур жидкости, транспортируемой по трубопроводам, путем погружения в измеряемую среду. Комплекты рассчитаны для применения в различных отраслях промышленности и в ЖКХ.

Цена руб: 3470


Комплекты состоят из двух подобранных по характеристикам термометров сопротивления ТЭМ-100, изготавливаемых по техническим условиям ТУ 4211-061-23041473-2008. Термометры комплекта выпускаются

класса «А» по ГОСТ Р 8.625-2006 и обеспечивают измерение температуры в диапазоне от (-50) до 190°С. Пример записи комплектов в документации другой продукции (XX - обозначение конструктивного исполнения

термометров комплекта, Y - класс допуска комплекта): «Комплект термометров сопротивления ТЭМ-110-XX-Y, ТУ 4211-064-23041473-2008».

Принцип действия термометров основан на температурной зависимости сопротивления платинового пленочного резистора. Термометры состоят из термочувствительного элемента со стандартизованной характеристикой

 зависимости сопротивления от температуры, помещенного в тонкостенную металлическую трубку, соединенную с клеммной головкой из пластмассы.

Метрологические характеристики

Диапазон измерения разности температур: от минус 50 до 190 °С.

Пределы допускаемой погрешности должны составлять:

  • ±(0,015 + 0,002 • ?t), °С – класс А по ГОСТ Р 8.625-2006;
  • ±(0,3 + 0,005 • ?t), °C – класс В по ГОСТ Р 8.625-2006

(At – измеряемая разность температур)

Условия эксплуатации

Устойчивость к воздействию окружающей среды:

  • температура окружающего воздуха - от (-50) до 50°С;
  • относительная влажность - 95% при 35 °С;
  • атмосферное давление - от 84 до 106,7 кПа;
  • синусоидальная вибрация - амплитуда 0,35 мм, частота 5-35 Гц;
  • давление измеряемой среды - до 2,5 МПа.

Степень защиты от пыли и воды - IP55 по ГОСТ 14254-96.

Диаметр монтажной части термометров комплекта – 6 мм

Длина монтажной части термометров комплекта – от 50 до 320 мм

Длина термометров комплекта – от 147 до 427 мм.

Масса термометров комплекта – от 140 до 172 г.

Средняя наработка на отказ - 100 000 ч.

Средний срок службы - 12 лет.

Технические характеристики

Обозначение конструктивного исполнения

Длина монтажной части, L ±1,0 (мм)

Минимальная глубина погружения (мм)

Масса, кг

Рис. 1

Рис. 2

-

13

50

40

0,140

01

14

60

40

0,141

02

15

70

50

0,142

03

16

80

50

0,143

04

17

100

60

0,145

-

18

110

60

0,146

-

19

120

60

0,147

-

20

130

80

0,148

-

21

140

80

0,149

-

22

160

80

0,153

-

23

200

100

0,158

-

24

250

100

0,064

-

25

320

100

0,172
