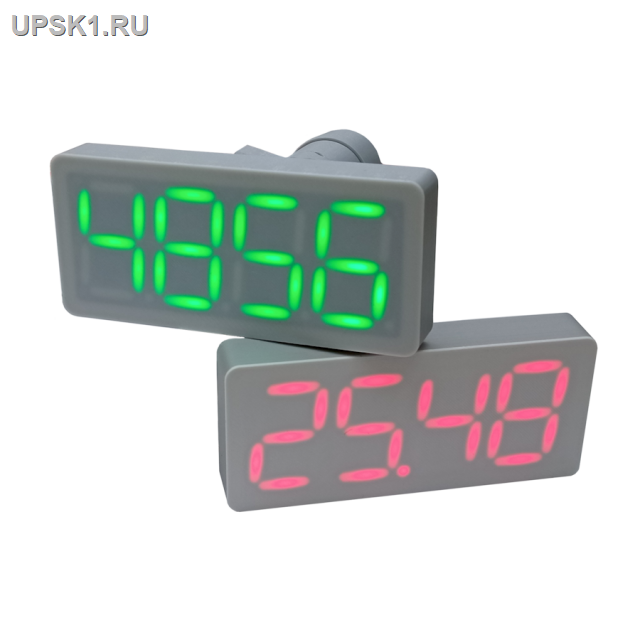

Сегментный индикатор СИ-25

Сегментный индикатор предназначен для работы в сетях RS-485 (протокол Modbus-RTU) в качестве основного или дополнительного индикатора физической величины.
Область применения – системы автоматизированного контроля и управления технологическими процессами на промышленных предприятиях, теплопунктах,
теплостанциях, электростанциях, газораспределительных станциях, нефтегазодобывающих предприятиях, предприятиях коммунального хозяйства и в холодильной промышленности в условиях круглосуточной эксплуатации.

Цена руб: 4880

Питание
Тип порта	2 контакта (- ; +)
Тип питающего напряжения	Постоянное
Напряжение источника постоянного тока	24 В
Допустимый диапазон изменения напряжения источника постоянного тока	21,6…26,4 В
Потребляемая мощность, не более	8 Вт
RS-485
Тип порта	2 контакта (A; B)
Назначение порта	Конфигурация изделия (только в режиме работы «Slave»), подключение к сети
Поддерживаемые протоколы и режимы работы	Modbus-RTU («Master» / «Slave»)
Скорости передачи	2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 Кбит/с
USB
Тип порта	1 x USB Type-C
Назначение порта	Конфигурация изделия (режим VCP)
Поддерживаемые протоколы и режимы работы	Modbus-RTU («Master» / «Slave»)
Скорости передачи	2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 Кбит/с
Дисплей
Индикатор	Один четырёхразрядный семисегментный, типа LED
Размеры (длина х высота)	(78 x 35) ± 1 мм
Размеры рабочей области (длина х высота)	(64 x 24) ± 1 мм
Высота разряда	24 мм
Корпус
Материал	Пластик PETG
Тип вентиляции	Естественная вентиляция
Конструктивное исполнение	Для щитового крепления, в круглое отверстие диаметром 22,5 мм
Крепёжный элемент	Гайка М22х1,5-6g
Резьба под гайку	Диаметр 22 мм, шаг 1,5 мм
Общие характеристики
Габаритные размеры (длина х высота х глубина)	(78 x 35 x 79) ± 1 мм
Масса прибора, не более	0,3 кг
Средний срок службы	3 года
Прикладное ПО	Config_SI-25
Условия эксплуатации
Место размещения	Закрытые помещения без агрессивных паров и газов
Температура окружающего воздуха	От -20 °C до +50 °C
Относительная влажность воздуха	От 10 до 80 % при 35 °C и ниже, без конденсации влаги (группа исполнения B4 по ГОСТ Р 52931)
Частота синусоидальных вибраций	От 10 до 55 Гц (группа исполнения N2 по ГОСТ Р 52931)
