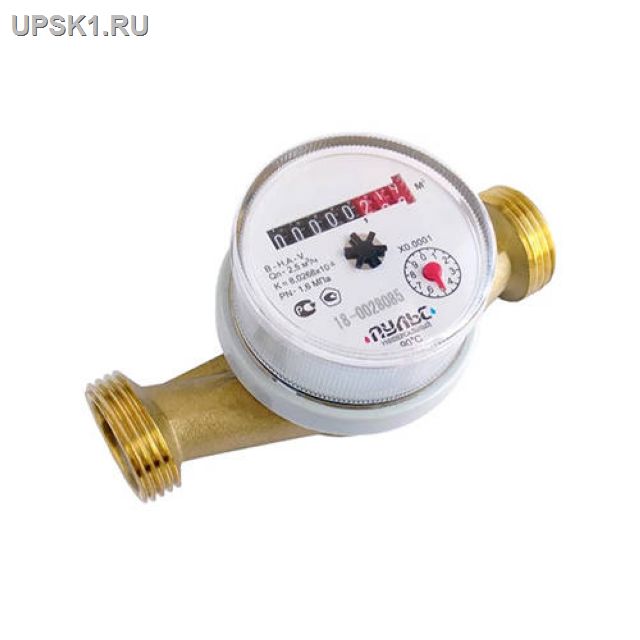

Счетчик воды «ПУЛЬС» СВК-20У Габаритны размер 110 мм Ду 15 м3/ч Цена руб: 1425
| |
Наименование параметра |
Значение параметра | |||||||||
Диаметр узлового прохода, Ду, мм |
15 |
20 |
25 |
32 |
40 | |||||
Метрологический класс* |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч - переходный расход Qt, м3/ч - номинальный расход Qn, м3/ч - максимальный расход Qmax, м3/ч |
0,06 0,15 1,5 3,0 |
0,03 0,12 1,5 3,0 |
0,10 0,25 2,5 5,0 |
0,05 0,20 2,5 5,0 |
0,14 0,35 3,5 7,0 |
0,07 0,28 3,5 7,0 |
0,24 0,60 6,0 12,0 |
0,12 0,48 6,0 12,0 |
0,40 1,00 10,0 20,0 |
0,20 0,80 10,0 20,0 |
Порог чувствительности, м3/ч |
0,5·Qmin | |||||||||
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin ? Q ? Qt - Qt ? Q ? Qmax |
±5 ±2 | |||||||||
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
Вес импульса**, л/имп. |
0,01; 0,1 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ «ПУЛЬС» К – ХХХ – Х
Наименование характеристики |
Значение | ||||
Диаметр условного прохода, Ду, мм |
15 |
20 |
25 |
32 |
40 |
Габаритные размеры счётчиков, мм, не более: - длина - ширина - высота |
80 или 110 65 72 |
130 65 72 |
160 75 80 |
160 100 110 |
195 100 120 |
Масса, кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 35 °С, %, не более - атмосферное давление, кПа |
от +5 до +60 80 от 84 до 106,7 | ||||
Емкость счётного механизма, м3 |
99999,999 | ||||
Цена деления младшего разряда шкалы индикаторного устройства, м3 |
0,0001 | ||||
Средний срок службы, лет |
12 | ||||
Средняя наработка на отказ, ч, не менее |
110000 |
