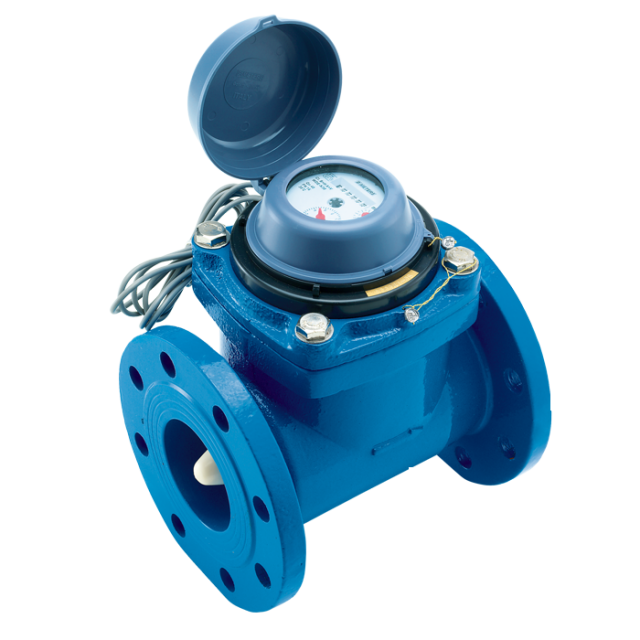

Счетчик  импульсный горячей воды  WPH-N-W-I Ду 150 мм  турбинный,фланец Ценнер(Zenner) Германия
Счетчик импульсный горячей воды WPH-N-W-I Ду 150 мм турбинный,фланец Ценнер(Zenner) Германия
Счетчик импульсный горячей воды WPH-N-W-I Ду 150 мм турбинный,фланец Ценнер(Zenner) Германия
Диапазон измеряемых расходом:4-200, м3/ч
Диапазон рабочих температур: от +5 до +40С.
Рабочее давление воды :не более 16 атм (1.6МПа).
Строительная длина 250 мм.Межповерочный период :6 лет
Турбинный счетчик холодной воды для домовых узлов учета воды.





Цена руб: 35500





Технические характеристики:

Метрологический класс

А, В

Пределы значений относительной погрешности измерений,  в диапазона от Qmin до Qt (исключая), отQt(включая) до Qmax

±5% ,±2%

Максимальное давление, МПа

1,6

Максимальная температура воды, оС

40 или 90 или 150

Условный проход, Dy, мм

50

65

80

100

125

150

200

250

300

Номинальный расход , Qn, м3

15

25

40

60

100

150

200

400

600

Максимальный расход, Qmax, м3

30

50

80

120

200

300

400

800

1200

Переходный расход, Qt, м3/ч,

кл. А

хол.

4,5

7,5

12

18

30

45

75

120

180

гор.

3

5

8

12

20

30

50

80

120

кл. В

хол.

4,0

5

8

12

20

30

50

80

-

гор.

2,5

3,75

6

9

15

22,5

37,5

60

-

Минимальный расход, Qmin, м3/ч,

кл. А

хол.

1,2

2

3,2

4,8

8

12

20

32

48

гор.

1,2

2

3,2

4,8

8

12

20

32

48

кл. В

хол.

1,0

0,75

1,2

1,8

3,0

4,5

12

12

-

гор.

1,0

1

1,6

2,4

4,0

6

12

16

-

Вес импульса, л/имп.

100

100

100

Потеря давления при Qmax, атм

0,06

0,03

0,02

0,01

Строительная длина, L, мм

200

225

250

300

350

450

700

800

Высота, мм

Н

200

208

255

275

290

305

375

470

495

Диаметр фланца

D

165

185

200

220

250

285

340

395

445

Масса, кг не более

13

14

15

18

38

38

49

90

136

Температура окружающей среды, оС

5...50

Средний срок службы

12 лет
