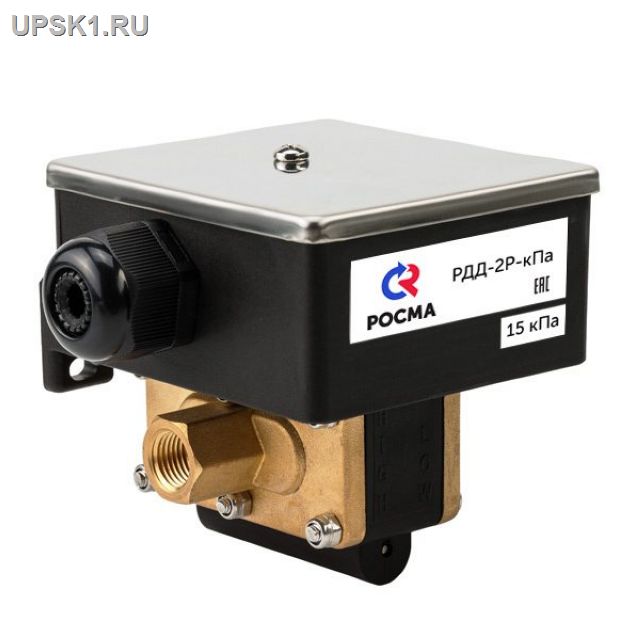

Реле для контроля низких давлений РДД-2Р 5...15  кПа
Реле для контроля низких давлений РДД-2Р 5...15 кПа
Реле для контроля низких давлений РДД-2Р 5...15 кПа
Рабочий диапазон, 5...15 кПа
Дифференциал, кПа 2...4 (фиксированный) Р статич.

Цена руб: 5160

Рабочий
диапазон, кПа
Дифференциал, кПа
(фик­си­ро­ван­ный)
Р статич.
макс., МПа
5...15 2...4 1,6
5...30 2...4
6...70 4...7
6...100 5...7
10...200 8...10
20...300 13...17
30...400 18...22
Максимальный перепад давлений, МПа

1,0

Воспроизводимость

±1%

Контакты

Однополюсный перекидной контакт

Электрические характеристики

3А ~220 В
5А ~110 В

Диапазон рабочих температур, °C

Окружающая среда: -20…+70
Контролируемая среда: -20…+90

Корпус

IP54, сталь 10, пластик

Крышка

Сталь 10

Штуцер

Медный сплав

Мембрана

Бутадиен-нитрильный каучук (NBR)

Способ присоединения

Внутренняя резьба G?

Способ монтажа кабеля

Кабельный ввод (O кабеля до 12 мм)

Надежность

100 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1
по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4218-001-4719015564-2010
ГОСТ 26005–83


Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле




Монтаж прибора может быть выполнен как на приборную панель, так и вертикально на стену (в данном случае рекомендуется закреплять реле винтами через проушины в корпусе). Допускается установка реле в разрыв между подводами низкого и высокого давления. Место установки должно быть выбрано таким образом, чтобы исключить попадание влаги на реле, а также воздействие низких и высоких температур, вибраций, пульсаций или ударов.

Для подвода давления рекомендуется использовать капиллярные трубки , которые присоединяются к штуцерам высокого (HIGH) и низкого (LOW) давления с внутренней резьбой G?.

Электрический кабель подключается согласно схеме:

Схема подключения электрических контактов представлена также на внутренней стороне корпуса реле.

Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранения дефектов.

Перенастройка диапазона производится путем вращения регулировочного винта (? Р1) по часовой стрелке, если необходимо увеличить уставку, и против часовой стрелки, если необходимо уменьшить уставку.
