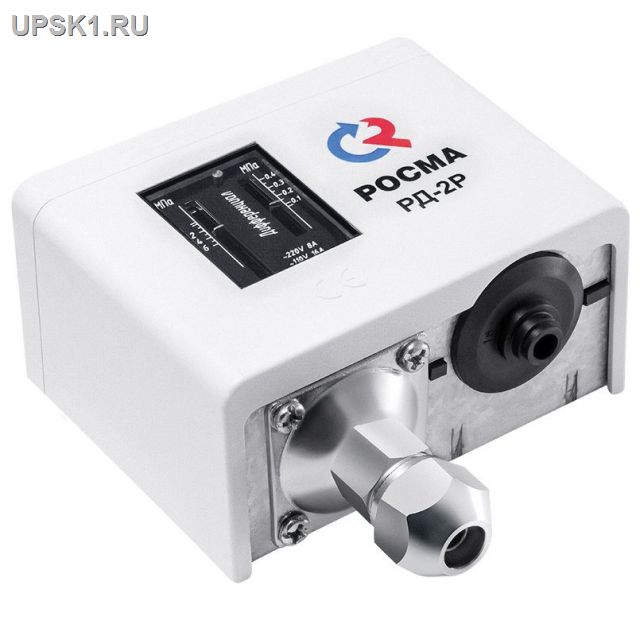

Реле давления РД-2P модель 35 0,02…0,8 МПа РД-2Р модель 35 Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта Цена руб: 1750
|
| Рабочий диапазон, МПа |
Дифференциал, МПа (настраиваемый) | Р перегруз. макс, МПа |
| ?0,05…0,3 | 0,035…0,15 | 1,6 |
| ?0,07…0,6 | 0,06…0,4 | 1,6 |
| ?0,02…0,8* | 0,07…0,4* | 1,6* |
| 0,04…0,15** | 1,6** | |
| 0,1…1 | 0,1…0,3 | 1,6 |
| 0,5…1,6 | 0,1…0,4 | 3,5 |
| 0,5…2,4 | 0,2…0,5 | 3,5 |
| 0,5…3 | 0,5…1 | 3,5 |
* — для РД-2Р модель 35 G?
** — для РД-2Р модель 35 G?
Воспроизводимость
±2%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус
Алитированная сталь 10
IP44
Крышка
Пластик, цвет белый
Штуцер и накидная гайка
Хромированная сталь 10
Кронштейн и механизм
Анодированная сталь 10
Сильфон
Медный сплав
Шкала
Алюминий, цвет черный
Стекло
Органическое
Способ присоединения
РД-2Р — штуцер под развальцовку с накидной гайкой G? для крепления капиллярной трубки
(O8 мм)
РД-2Р модель 35 — резьба G? или G?
Варианты монтажа
На приборную панель или с помощью кронштейна
Монтаж кабеля
| Тип | Способ монтажа |
O кабеля, мм |
|---|---|---|
| РД-2Р модель 35 |
Кабельный ввод |
6 — 14 |
| РД-2Р | Резиновый уплотнитель |
до 12 |
Надежность
100 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
