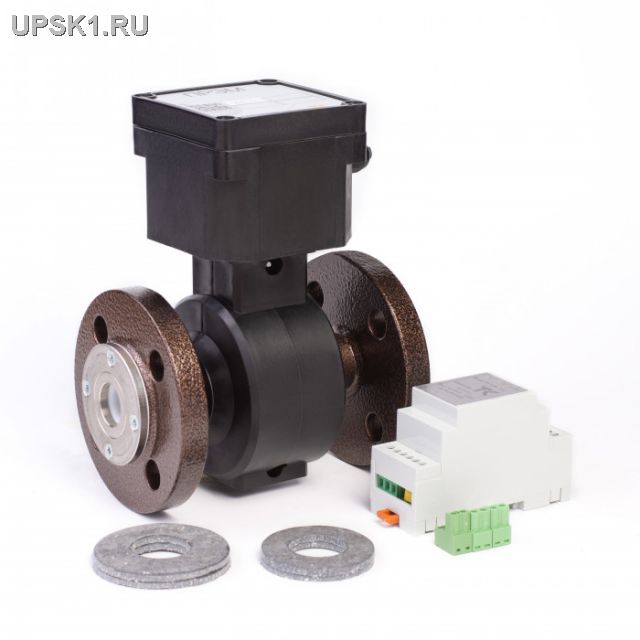

Расходомер ПРЭМ ду 50 мм Кл.D Электромагнитный фланцевое исполнение
Расходомер ПРЭМ ду 50 мм Кл.D Электромагнитный фланцевое исполнение
Расходомер ПРЭМ ду 50 мм Кл.D Электромагнитный фланцевое исполнение
Диапазон измерения:0,48-72м3/ч
Внутреннее покрытие из фторопласта (без тела обтекания) устойчиво в примесям в жидкостях.Допустима установка без фильтра
Стандартный импульсный выход.В комплект поставки входит источник питания 220В,прокладки поронитовые кольца.
Комплект монтажных частей приобретается отдельно.

Цена руб: 65640


Основные технические характеристики

Эксплуатационные характеристики

Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной

электропроводимостью от 10-3 до 10 cм/м.

Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

  • Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов –
  • стали 12Х18Н10Т;
  • Температуры измеряемой среды в диапазоне от 0 до +150°C;
  • Температуры окружающей среды от -10 до +50°С;
  • Рабочее давление измеряемой среды до 1,6 МПа.

Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт(входит в комплект поставки)

Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.

Метрологические характеристики

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице 1.


Таблица 1

Ду, мм Qmax1 Qmax2 *
20 12 6,0
32 30 15
40 45 22,5
50 72 36
65 120 60
80 180 90
100 280 140
150 630 315

* - По заказу потребителя (соответствует скорости потока 5 м/с).



























Класс Значения расхода при направлении потока измеряемой среды
обратном прямом обратном прямом обратном и прямом
Qоmin Qпmin Qо2 Qп2 Q1
B1 - Qmax1/625 Qmax1/150 Qmax1/450 Qmax1/100
C1 - Qmax1/625 Qmax1/150 Qmax1/250 Qmax1/100
D Qmax1/375 Qmax1/375 Qmax1/150 Qmax1/150 Qmax1/100

















Пределы допускаемой погрешности:

Класс Пределы погрешности в диапазоне измерений расхода, %
Qп(о)min…Qп(о)2 Qп(о)2…Q1 Q1…Qmax1(2)
В1,С1,D ± 5,0 ± 2,0 ± 1,0
