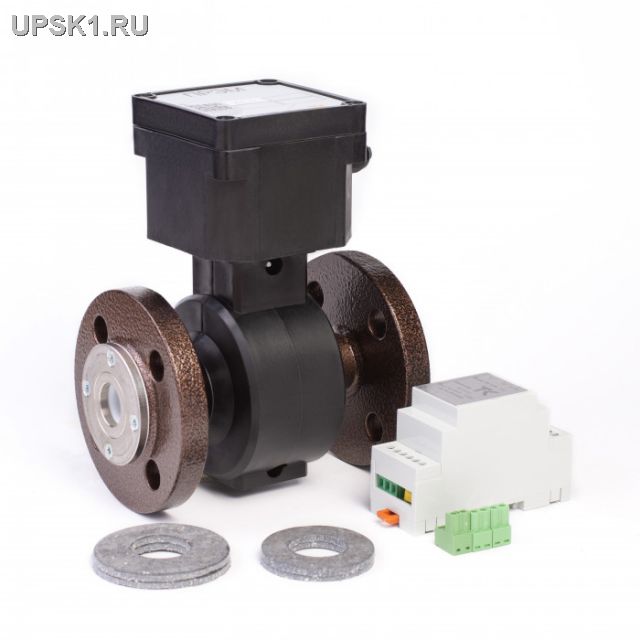

Расходомер ПРЭМ ду 32 мм Кл.D Электромагнитный расходомер фланцевое исполнение
Расходомер ПРЭМ ду 32 мм Кл.D Электромагнитный расходомер фланцевое исполнение
Расходомер ПРЭМ ду 32 мм Кл.D Электромагнитный расходомер фланцевое исполнение
Диапазон измерения:0,2-30 м3/ч.Внутреннее покрытие из фторопласта (без тела обтекания) устойчиво в примесям в жидкостях.Допустима установка без фильтра
Стандартный импульсный выход.В комплект поставки входит источник питания 220В,прокладки поронитовые кольца.
Комплект монтажных частей приобретается отдельно.



Цена руб: 30995


Основные технические характеристики

Эксплуатационные характеристики

Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной

электропроводимостью от 10-3 до 10 cм/м.

Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

  • Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов –
  • стали 12Х18Н10Т;
  • Температуры измеряемой среды в диапазоне от 0 до +150°C;
  • Температуры окружающей среды от -10 до +50°С;
  • Рабочее давление измеряемой среды до 1,6 МПа.

Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт(входит в комплект поставки)

Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.

Метрологические характеристики

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице 1.


Таблица 1

Ду, мм Qmax1 Qmax2 *
20 12 6,0
32 30 15
40 45 22,5
50 72 36
65 120 60
80 180 90
100 280 140
150 630 315

* - По заказу потребителя (соответствует скорости потока 5 м/с).



























Класс Значения расхода при направлении потока измеряемой среды
обратном прямом обратном прямом обратном и прямом
Qоmin Qпmin Qо2 Qп2 Q1
B1 - Qmax1/625 Qmax1/150 Qmax1/450 Qmax1/100
C1 - Qmax1/625 Qmax1/150 Qmax1/250 Qmax1/100
D Qmax1/375 Qmax1/375 Qmax1/150 Qmax1/150 Qmax1/100

















Пределы допускаемой погрешности:

Класс Пределы погрешности в диапазоне измерений расхода, %
Qп(о)min…Qп(о)2 Qп(о)2…Q1 Q1…Qmax1(2)
В1,С1,D ± 5,0 ± 2,0 ± 1,0
