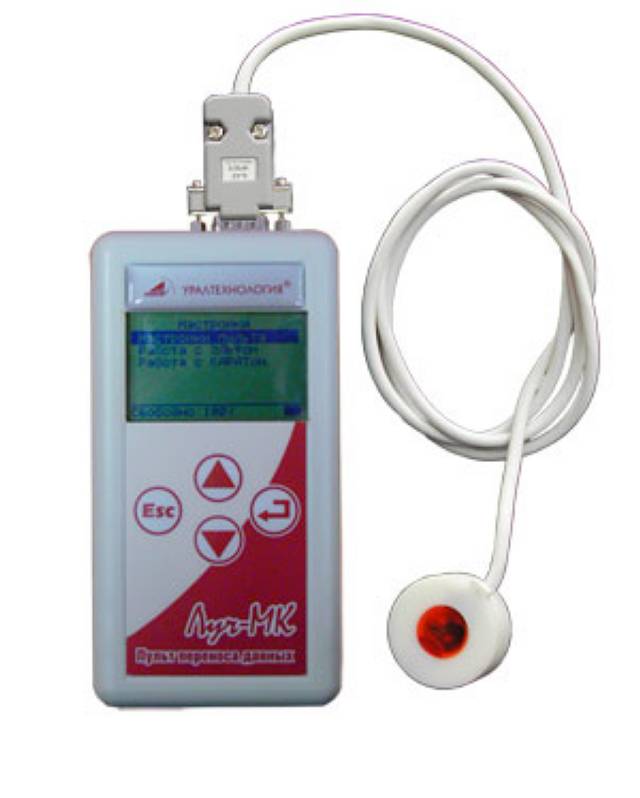

Пульт переноса данных Луч-МК- 913 НПО Карат

Пульт переноса данных ЛУЧ-MК позволяет осуществлять считывание накопленных данных с приборов учета линии ЭЛЬФ, КАРАТ, теплосчетчиков КАРАТ-КОМПАКТ с целью последующего вывода данных на ПК и сдачи отчетности в теплоснабжающие компании.Работает от элементов питания типа АА(входят в комплект поставки).Приобретается в паре с оптосчитывающей головкой или кабелем рс-232

Цена руб: 7960

Для считывания данных с приборов используется разъем RS-232, к которому подключаются кабели и/или адаптеры в зависимости от типа прибора или сети приборов,

с которых осуществляется считывание.

Подключение ЛУЧ-МК к одному вычислителю ЭЛЬФ осуществляется:

· по оптоканалу, с помощью оптоголовки RS-232 (МСТИ.426441.016);

· по интерфейсу RS-232, с использованием встроенного модуля RS-232 (МСТИ.426477.004) и кабеля «модуль RS-232 – компьютер», из поставки модуля RS-232.

Подключение ЛУЧ-МК к сети ЭЛЬФов осуществляется с помощью контроллеров шины M-bus (МСТИ.426441.009) и стандартного модемного кабеля, из комплекта поставки контроллера шины M-bus, при использовании встроенных модулей M-bus (МСТИ.426477.001).

Подключение Луч-МК к приборам КАРАТ и КАРАТ-М осуществляется с помощью кабеля «КАРАТ – RS232» (МСТИ.421941.022) через розетку ЛКП или через разъем «Связь» прибора.

Подлкючение к теплосчетчику КАРАТ-Компакт осуществляется по оптоканалу, с помощью оптоголовки RS-232 (МСТИ.426441.016).

Для передачи данных на ПК используется разъем miniUSB.

Подключение производится при помощи кабеля USB A - mini B, входящего в комплект поставки пульта, к USB-порту ПК.

Для хранения данных, запрашиваемых с приборов, в пульте используется энергонезависимая Flash-память объемом 32 мегабайта.

*Характеристика*	*Значение*
Габаритные размеры, мм	135х70х25
Электрическое питание пульта	два элемента питания АА(входят в комплект поставки)
Напряжение питания, В	от 2 до 3
Максимальный потребляемый ток, не более, мА	70
Масса пульта, не более, г	160 (с установленными элементами питания)
Интерфейс подключения к компьютеру	USB 1.1 (разъем USB-mini B)
Интерфейс подключения к приборам учет	RS-232 (DB 9)
Объем памяти для хранения данных полученных с приборов учета, Мб	32
Тип используемой памяти	Flash
Формат сохраненной информации²	*.k20 («Карат-Экспресс II» версии выше 2.0)
