Теплосчётчик механический

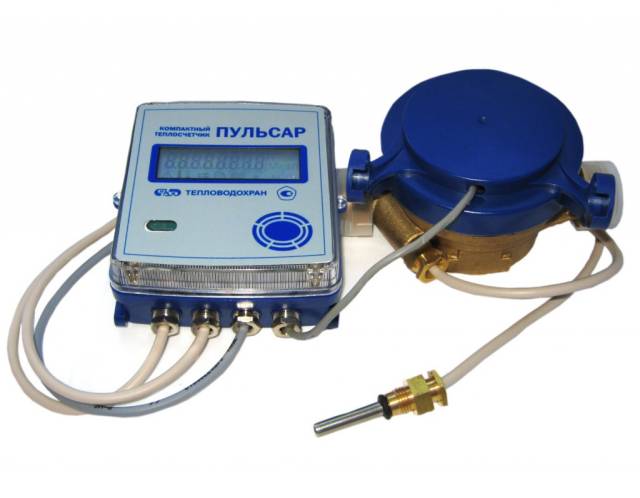

Теплосчётчик механический "Пульсар" Ду 15 мм1,0 м3/ч Квартирный теплосчетчик Тепловодохран
Теплосчётчик механический "Пульсар" Ду 15 мм1,0 м3/ч Квартирный теплосчетчик Тепловодохран
Теплосчетчики включают в себя преобразователь расхода, вычислитель и комплект платиновых термопреобразователей сопротивления
Принцип работы теплосчетчиков состоит в измерении объема и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем.
Теплосчетчики могут использоваться в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды, определяющий объем воды, температура которой выше заданного значения.
Присоединители в комплект не входят
Межповерочный период-6 лет

Цена руб: 7667


Назаначение:

Учет тепла в квартирах, магазинах, офисах с возможностью автоматизированного считывания данных по проводам и радиоканалу.

Принцип работы

Теплосчетчики включают в себя преобразователь расхода, вычислитель и комплект платиновых термопреобразователей сопротивления(для измерения температуры)

Принцип работы теплосчетчиков состоит в измерении объема и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений  вычислителем.

Теплосчетчики могут использоваться в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды, определяющий объем воды, температура которой выше заданного значения.

Преимущества квартирного (компактного) теплосчетчика "Пульсар"

- межповерочный интервал 6 лет;

- электронная калибровка(коррекция) кривой погрешности расхода

- измерение тепловой энергии в Гкал

- коммуникация:цифровой выход RS485, радиоканал, импульсный выход;

--возможность удлиненным проводом термометра;

- адаптирован для работы в составе автоматизированной системы учета энергоресурсов "Пульсар";

- сервис в России.

Технические и метрологические характеристики теплосчетчика "Пульсар"

Наименование   параметра

Значение параметра

Диаметр условного прохода, ДУ, мм

15

20

Максимальный расход, Qmax, м3/час

1,2

2,0

3,0

3,0

5,0

Номинальный расход, Qn, м3/час

0,6

1,0

1,5

1,5

2,5

Минимальный расход, Qmin, м3/час

0,012

0,02

0,03

0,03

0,05

Относительная погрешность измерения объема, %

±(2+0,05·(Qn/Q))

Диапазон измерений температуры, ?С

0…130

Диапазон измерений разности температур (?t), ?С

2…130

Абсолютная погрешность измерения разности температур, С

±(0,2+0,005·?t)

Относительная погрешность измерения тепловой энергии, %

±(3+4/?t+0,02·(Qn/Q))

Абсолютная погрешность измерения количества импульсов дополнительными счетными входами, импульсов за период измерений

± 1

Количество дополнительных счетных входов (в зависимости от заказа)

до 4

Максимальное рабочее давление, МПа

1,6

Потеря давления при Qn, МПа, не более

0,15

Напряжение встроенного элемента питания, В

3,6

Срок службы элемента питания, лет, не менее

6

Класс защиты по ГОСТ 14254

IP 54

Срок службы, лет, не менее

12

Выходной сигнал

цифровой RS 485,  импульсный выход, радио 433 МГц (опционально)



Измеряемые параметры:

- тепловая энергия, (Гкал/Мкал);

- объем теплоносителя, м3;

- температуру теплоносителя в подающем и обратном трубопроводах, ?С;

- разность температур в подающем и обратном трубопроводах,  ?С;

- мгновенный расход теплоносителя, м3/ч;

- мгновенную тепловую мощность, (Мкал/ч);

- дата и время;

- диагностические сообщения;

- сетевой адрес.

Глубина энергонезависимого архива: 1080 часов – часовой, 180 суток – посуточный, 60 месяцев - помесячный

Функция самодиагностики: значения кодов ошибок индицируются на жидкокристаллическом  дисплее



Габаритные размеры квартирного счетчика тепла

Наименование параметра

Значение параметра

Диаметр условного прохода, мм

15

20

Монтажная длина, мм

110

 130

Резьба на корпусе теплосчетчиков (трубная, цилиндрическая), G

 3/4?

1?

Резьба на штуцерах для присоединения к трубопроводу, G

1/2?

3/4?

Масса, не более, кг

1,1

1,5
