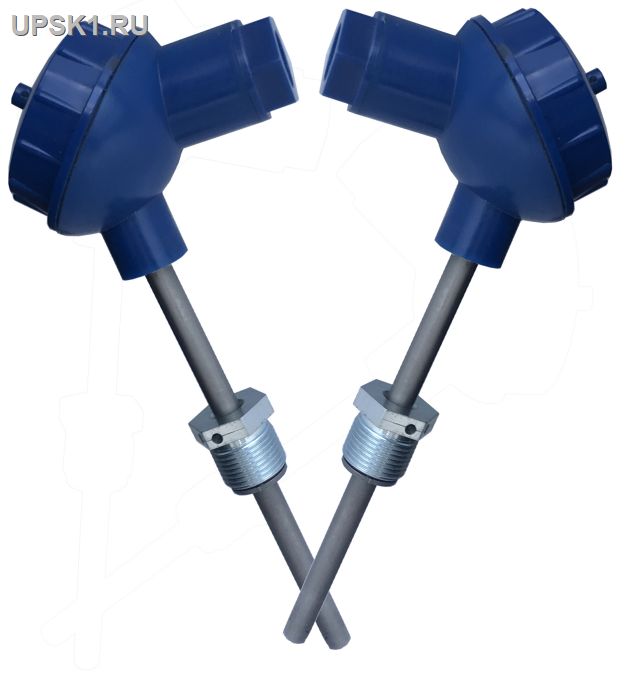

ПРОМА-ТСП-К-101-120-Г-Pt500-А-4 (+3...+150) (комплект с гильзами и бобышками)
ПРОМА-ТСП-К-101-120-Г-Pt500-А-4 (+3...+150) (комплект с гильзами и бобышками)
ПРОМА-ТСП-К-101-120-Г-Pt500-А-4 (+3...+150) (комплект с гильзами и бобышками)
Термометр платиновый технический подходит для применения в промышленном и индивидуальном учете тепловой энергии. Этот прибор измеряет температуру в счетчиках, измерительных системах, а также в трубопроводах теплоснабжения, используя разность отдельных показателей. В НПП «ПРОМА» вы всегда сможете приобрести разные комплекты термопреобразователей для решения актуальных производственных задач.

Цена руб: 4176


Термометр платиновый технический подходит для применения в промышленном и индивидуальном учете тепловой энергии. Этот прибор измеряет температуру в счетчиках, измерительных системах, а также в трубопроводах теплоснабжения, используя разность отдельных показателей. В НПП «ПРОМА» вы всегда сможете приобрести разные комплекты термопреобразователей для решения актуальных производственных задач.

Комплект платиновых термометров включает в себя несколько преобразователей. Они необходимы для снижения возможной систематической погрешности при учете разности температур. Два термометра подбираются по заданным параметрам так, чтобы показания между ними были практически идентичными.

ТСП используют для замеров характерные изменения так называемого электрического сопротивления. Для этого в них предусмотрен специальный чувствительный элемент, который и является индикатором температуры.

Платиновый термометр сопротивления подходит для работы с веществами следующего характера:

  1. Жидкости.
  2. Газообразные элементы.
  3. Сыпучие и порошкообразные материалы.

Несмотря на высокую точность подбора термометров в разности температур все же может возникать некоторая погрешность, величина которой зависит от класса точности прибора. Всего их различают два: первый и второй.

Приборы подобного типа отличаются хорошей устойчивостью к воздействиям внешних факторов. Они отлично противостоят давлению, механическим повреждениям и прочим влияниям. Комплект платиновых термометров сопротивления может включать в себя более пары ТСП, а также защитные гильзы и передвижные штуцера с медной прокладкой. Вне зависимости от точной комплектации приборы соответствуют всем требованиям ГОСТа и подтверждением тому является паспорт и свидетельство о прохождении первичной проверки.

Модификации

  Описание модификации

  Обозначение при заказе

  Термопреобразователи сопротивления ТСП-К

  ТСП-К-101 Г (3…+160 °C) (гладкая D=6; пластиковый корпус)

  Термопреобразователи сопротивления ТСП-101

  Термопреобразователь ТСП-101

  Термопреобразователи сопротивления ТСП-102

  Термопреобразователь ТСП-102

  Термопреобразователи сопротивления ТСП-103

  Термопреобразователь ТСП-103

 Характеристики

  Тип чувствительного элемента

  Платиновый (Pt)

  Номинальная статическая характеристика (НСХ)

  Pt 100, Pt 500, Pt 1000

  Температурный коэффициент ?, °С-1

  0,00385

  Максимальный измерительный ток, мА, при сопротивлении:
  100 Ом
  500 Ом
  1000 Ом



  1,0
  0,7
  0,3

  Класс допуска по ГОСТ 6651-2009

  АА, А или В

  Допуск по ГОСТ 6651-2009, °С :
  - для АА
  - для А
  - для В

  ± (0,1 + 0,0017|t|)
  ± (0,15 + 0,002 |t|)
  ± (0,3 + 0,005 |t|)

  Предел допускаемой относительной погрешности измерения разности температур ?t в диапазоне от ?t min до 150 ?С

  (только для модели ТСП-К)

  ± (0,25 + 1,5?tmin/ ?t)
  ± (0,5 + 3?tmin/ ?t)

  Рабочий диапазон измеряемых температур, ?С:
  — для ТСП-К


  от 3 до +160

  Минимальная измеряемая разность температуры для модели ТСП-К, ?t min. ,?С

  3

  Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее

  100

  Ток утечки, мА, не более

  5

  Время термической реакции, не более, с

  60

  Схема соединения чувствительного элемента

  2-х проводная, 4-х проводная

  Степень защиты

  IP65 или IP54

  Рабочее давление, МПа, не более

  0,01 или 1,6

  Средний срок службы лет, не менее

  10

  Длина монтажной части, L, не более, м

  60,70, 80, 100, 120, 160, 250

  Габаритные размеры коммутационной головки, не более, мм:
  модель ТСП-102, ТСП-103
  модели ТСП и ТСП-К-101 с монтажной гайкой
  модели ТСП и ТСП-К-101 без монтажной гайки

  85х60х36
  80х58х125
  80х58х64

  Масса, кг, не более

  0,6

  Условия эксплуатации:
  — температура окружающего воздуха, ?С
  — относительная влажность окружающего воздуха, при 35 ?С и ниже

  от -50 до +70
  80 %

  Межповерочный интервал, лет

  4

 Типы исполнения ТСП и ТСП-К:

Условное обозначение НСХ ЧЭ

Диапазон измерений, ?С

Термопреобразователи сопротивления по ГОСТ 6651-2009

ТСП-101

ТСП-К

ТСП-102

ТСП-103

Pt 100 (?=0,00385 °С-1 )

от -50 до 200

от -50 до 400

от 0 до 160

от -50 до 50

от -50 до 150

Pt 500 (?=0,00385 °С-1 )

от -50 до 200

от -50 до 400

от 0 до 160

от -50 до 50

от -50 до 150

Pt 1000 (?=0,00385 °С-1 )

от -50 до 200

от -50 до 400

от 0 до 160

от -50 до 50

от -50 до 150
