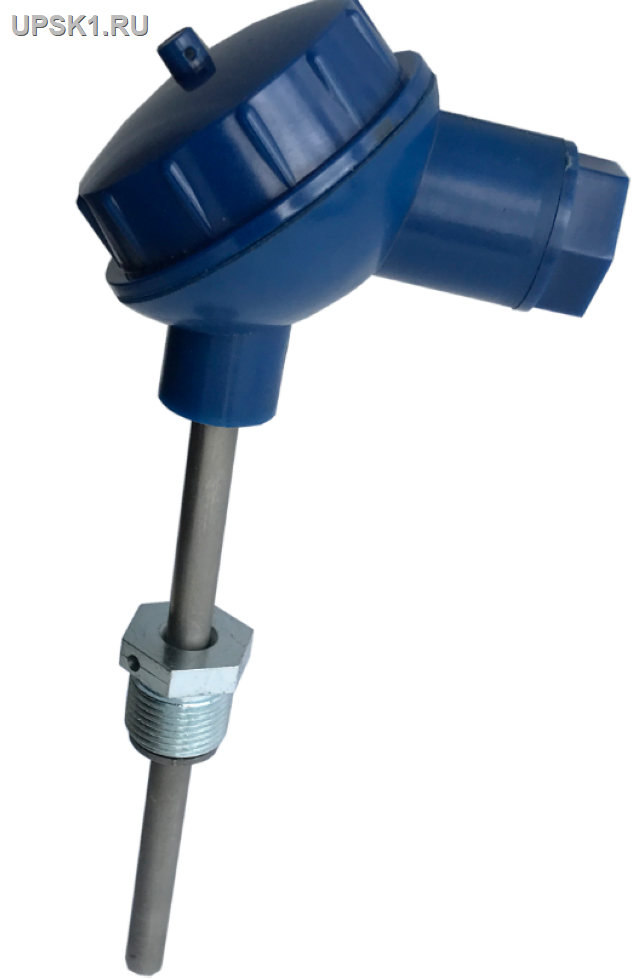

ПРОМА-ТСП-101-100-Г-Pt100-А-4 (-50...+200) (термопреобразователь сопротивления)
ПРОМА-ТСП-101-100-Г-Pt100-А-4 (-50...+200) (термопреобразователь сопротивления)
ПРОМА-ТСП-101-100-Г-Pt100-А-4 (-50...+200) (термопреобразователь сопротивления)
Предназначены для измерения температуры жидких, газообразных и сыпучих веществ.

Цена руб: 1692


Предназначены для измерения температуры жидких, газообразных и сыпучих веществ.

Платиновый термометр сопротивления подходит для работы с веществами следующего характера:

  1. Жидкости.
  2. Газообразные элементы.
  3. Сыпучие и порошкообразные материалы.

Несмотря на высокую точность подбора термометров в разности температур все же может возникать некоторая погрешность, величина которой зависит от класса точности прибора. Всего их различают два: первый и второй.

Преимущества:

Приборы подобного типа отличаются хорошей устойчивостью к воздействиям внешних факторов. Они отлично противостоят давлению, механическим повреждениям и прочим влияниям.

Модификации:

  Описание модификации

  Обозначение при заказе

  Термопреобразователи сопротивления ТСП-101

  Термопреобразователь ТСП-101

  Термопреобразователи сопротивления ТСП-101 с металлической головкой

  (до +400С)

  Термопреобразователь ТСП-101

  Термопреобразователи сопротивления ТСП-102

  Термопреобразователь ТСП-102

  Термопреобразователи сопротивления ТСП-103

  Термопреобразователь ТСП-103

Характеристики

  Тип чувствительного элемента

  Платиновый (Pt)

  Номинальная статическая характеристика (НСХ)

  Pt 100, Pt 500, Pt 1000

  Температурный коэффициент ?, °С-1

  0,00385

  Максимальный измерительный ток, мА, при сопротивлении:
  100 Ом
  500 Ом
  1000 Ом

  1,0
  0,7
  0,3

  Класс допуска по ГОСТ 6651-2009

  AA, А или В

  Допуск по ГОСТ 6651-2009, °С:
  - для АА
  - для А
  - для В

  ± (0,1 + 0,0017 |t|)
  ± (0,15 + 0,002 |t|)
  ± (0,3 + 0,005 |t|)

  Предел допускаемой относительной погрешности измерения разности температур ?t в диапазоне от ?t min до 150 ?С (только для модели ТСП-К)

  ± (0,25 + 1,5?tmin/ ?t)
  ± (0,5 + 3?tmin/ ?t)

  Рабочий диапазон измеряемых температур, ?С:

  • для ТСП-101
  • для ТСП-102
  • для ТСП-103
  • для ТСП-К


  от -50 до +200
  от -50 до +400
  от -50 до +50
  от -50 до +150
  от 0 до +160

  Минимальная измеряемая разность температуры для модели ТСП-К, ?t min,?С

  3

  Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности

  (45- 80)%, МОм, не менее

  100

  Ток утечки, мА, не более

  5

  Время термической реакции, не более, с

  60

  Схема соединения чувствительного элемента

  2-х проводная, 4-х проводная

  Степень защиты

  IP65 или IP54

  Рабочее давление, МПа, не более

  0,01 или 1,6

  Средний срок службы лет, не менее

  10

  Длина монтажной части, L, не более, м

  60,70, 80, 100, 120, 160, 250

  Габаритные размеры коммутационной головки, не более, мм:
  модель ТСП-102, ТСП-103
  модели ТСП и ТСП-К-101 с монтажной гайкой
  модели ТСП и ТСП-К-101 без монтажной гайки



  85х60х36
  80х58х125
  80х58х64

  Масса, кг, не более

  0,6

  Условия эксплуатации:

  • температура окружающего воздуха, ?С
  • относительная влажность окружающего воздуха, при 35 ?С и ниже

  от -50 до +70
  80 %

  Межповерочный интервал, лет

  4

 Типы исполнения ТСП и ТСП-К

  Условное обозначение НСХ ЧЭ

Диапазон измерений, ?С

Термопреобразователи сопротивления по ГОСТ 6651-2009

ТСП-101

ТСП-К

ТСП-102

ТСП-103

  Pt 100 (?=0,00385 °С-1)

  от -50 до 200

от -50 до 400

от 0 до 160

от -50 до 50

от -50 до 150

  Pt 500 (?=0,00385 °С-1)

  от -50 до 200

от -50 до 400

от 0 до 160

от -50 до 50

от -50 до 150

  Pt 1000 (?=0,00385 °С-1)

  от -50 до 200

от -50 до 400

от 0 до 160

от -50 до 50

от -50 до 150
