ПРЭМ ду 32 Кл.B1 Электромагнитный расходомер исп.сэндвич ЗАО "Теплоком"

Главная / Приборы учета / Расходомеры / Расходомеры ПРЭМ / Прэм исполнение класса фланец B1

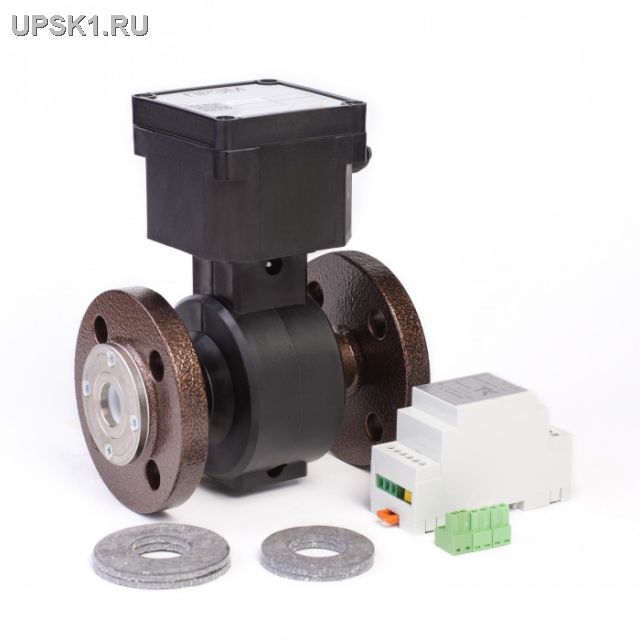

ПРЭМ ду 32 Кл.B1 Электромагнитный расходомер исп.фланец ЗАО "Теплоком"	ПРЭМ ду 32 Кл.B1 Электромагнитный расходомер исп.фланец ЗАО "Теплоком" Диапазон измерения:0,067 - 30 /2 Расходомер со стабильнойработой на низких расходах жидскости Цена руб: 79200

Основные технические характеристики

Эксплуатационные характеристики

Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной

электропроводимостью от 10-3 до 10 cм/м.

Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов –
стали 12Х18Н10Т;
Температуры измеряемой среды в диапазоне от 0 до +150°C;
Температуры окружающей среды от -10 до +50°С;
Рабочее давление измеряемой среды до 1,6 МПа.

Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт(входит в комплект поставки)

Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.

Метрологические характеристики

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Q_maх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице 1.

Таблица 1

Ду, мм	Q_max1	Q_max2 *
20	12	6,0
32	30	15
40	45	22,5
50	72	36
65	120	60
80	180	90
100	280	140
150	630	315
* - По заказу потребителя (соответствует скорости потока 5 м/с).

Класс	Значения расхода при направлении потока измеряемой среды
	обратном	прямом	обратном	прямом	обратном и прямом
	Q^о_min	Q^п_min	Q^о₂	Q^п₂	Q₁
B1	-	Q_max1/625	Q_max1/150	Q_max1/450	Q_max1/100
C1	-	Q_max1/625	Q_max1/150	Q_max1/250	Q_max1/100
D	Q_max1/375	Q_max1/375	Q_max1/150	Q_max1/150	Q_max1/100

Пределы допускаемой погрешности:

Класс	Пределы погрешности в диапазоне измерений расхода, %
Класс	Q^п(о)_min…Q^п(о)₂	Q^п(о)₂…Q₁	Q₁…Q_max1(2)
В1,С1,D	± 5,0	± 2,0	± 1,0
