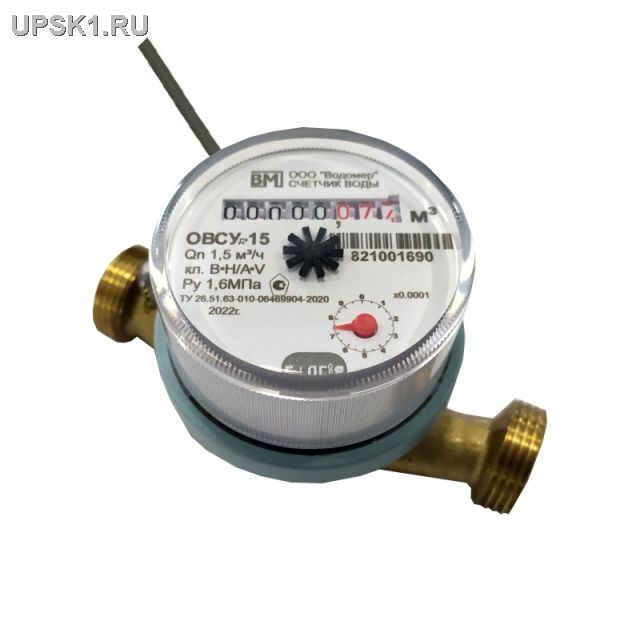

ОВСУд-15 Универсальный счетчик воды с импульсным выходом - ВОДОМЕР Условный диаметр, мм 15 Диапазон температуры +5...95 Минимальный расход Qmin, м3/ч H/V 0,03/0,06 Переходный расход Qt, м3/ч H/V 0,12/0,15 Номинальный расход Qn, м3/ч 1,5 Максимальный расход QMax, м3/ч 3,0 Порог чувствительности, м3/ч, не более 0,014 Максимальное рабочее давление, МПа 1,6 Габаритные размеры (ДхВхШ), мм 110х70х68 Масса, кг, не более 0,3 Срок службы, лет 12 Гарантийный срок, месяцев 24 Класс защиты IP-54 Импульсный выход (геркон) да Вес импульс 10 л/имп Межповерочный интервал 6 лет Место установки Универсальный Цена руб: 1130
|
|
Наименование характеристики |
Значение | |
|
Вид монтажа* |
H |
V |
|
Класс точности по ГОСТ Р 50193.1 |
В |
А |
|
Минимальный объёмный расход, Qmin, м3/ч |
0,03 |
0,06 |
|
Переходный объёмный расход, Qt, м3/ч |
0,12 |
0,15 |
|
Номинальный объёмный расход, Qn м3/ч |
1,5 |
1,5 |
|
Максимальный объёмный расход, Qmax, м3/ч |
3,0 |
3,0 |
|
Порог чувствительности, не более, м3/ч |
0,014 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %: - Qmin ? Q ? Qt - Qt ? Q ? Qmax |
±5 ±2 | |
|
Потеря давления при Qmax, МПа, не более |
0,09 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Передаточный коэффициент К, м3/имп.** |
0,001 | |
|
Средняя наработка на отказ, ч |
105000 | |
|
__________________ * — H – горизонтальная установка счётчика; V – вертикальная установка счётчика; ** — только для ОВСУд-15. | ||
Таблица 2. Основные технические характеристики счётчиков
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, DN |
15 |
|
Присоединительная резьба по ГОСТ 6357-81 |
3/4 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
110х70х68 |
|
Масса, кг, не более |
0,3 |
|
Диапазон температуры воды, °С |
от +5 до +95 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, % - диапазон атмосферного давление, кПа |
от +5 до +50 не более 80 от 84,0 до 106,7 |
|
Ёмкость индикаторного устройства, м3 |
99999,9999 |
|
Наименьшая цена деления, м3 |
0,0001 |
