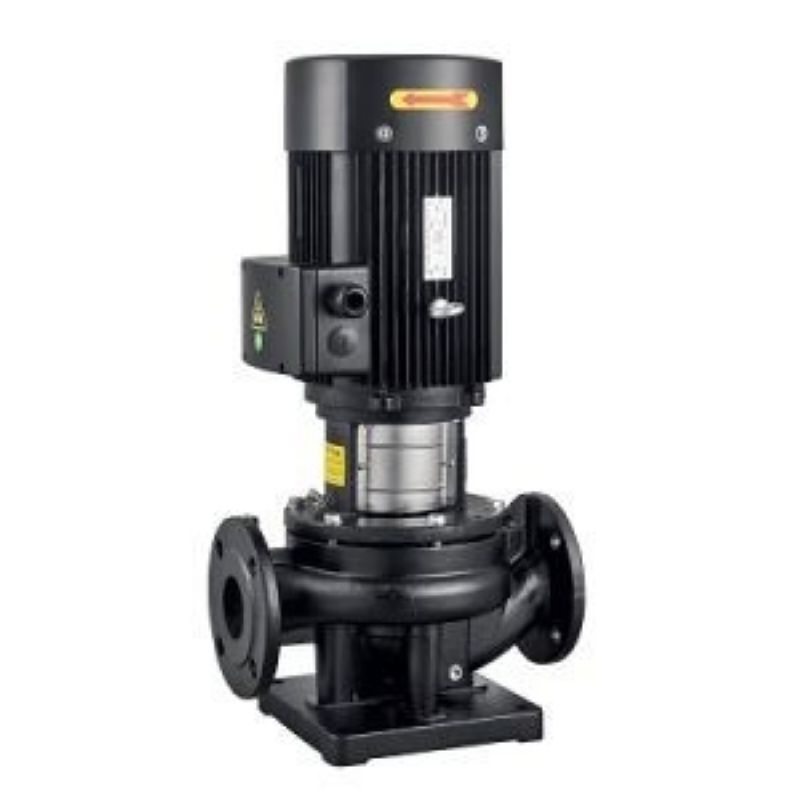

Насос циркуляционный ин-лайн с сухим ротором TESK TK 40-16/2 1,1 кВт 3х380 В 50 Гц IE3
Насос циркуляционный ин-лайн с сухим ротором TESK TK 40-16/2 1,1 кВт 3х380 В 50 Гц IE3
Насос циркуляционный ин-лайн с сухим ротором TESK TK 40-16/2 1,1 кВт 3х380 В 50 Гц IE3
Максимальный напор, м 17.8
Номинальный напор, м 16
Номинальный расход м3/ч 12.5
Максимальный расход, м3/ч 16

Цена руб: 41669.00


Бренд TESK
Общее
Тип насоса Циркуляционный ин-лайн
Вид насоса Поверхностный
Модельный ряд TK
Подгруппа модельного ряда TK 40
Гидравлические параметры
Максимальный напор, м 17.8
Номинальный напор, м 16
Номинальный расход м3/ч 12.5
Максимальный расход, м3/ч 16
Макс. рабочее давление, бар 12
Xарактеристики рабочей среды, рабочие режимы
Качество воды Чистая вода, хладагенты и промышленные жидкости
Электрические параметры
Класс изоляции F
Класс защиты изделия IP 55
Номинальная мощность, кВт 1.1
Номинальный ток, А 4,2/2,4
Электропитание, В 3х220/380
Защита электродвигателя обеспечивается потребителем
Конструктивные особенности
Число ступеней 1
Рабочее колесо Закрытое
Температура
Температура окружающей среды, °С до +40
Температура перекачиваемой жидкости, °С -15 - +120
Размеры
Высота, мм 497
Размеры упаковки, мм 710х400х330
Присоединение
Размер присоединения DN40
Присоединение Фланцевое
Монтаж
Монтажная длина, мм 320
Материалы
Материал корпуса Чугун
Материал рабочего колеса Чугун
Масса, объём
Объём упаковки, м3 0.033
Вес, кг 41




Одноступенчатый вертикальный центробежный насос серии ТК  TESK обеспечивает транспортировку жидкости  при помощи центробежной силы, создаваемой

при вращении рабочего колеса насоса.
Исполнение серии  с «сухим ротором» обеспечивает устойчивую работу, т.к. значительные зазоры в насосной части позволяют перекачивать жидкости с повышенным

содержанием взвешенных примесей, по сравнению с циркуляционными насосами с «мокрым ротором».
Серия TK может работать при высоких температурах и давлениях. Насосы, главным образом, применяются для отопления, градирни, систем кондиционирования воздуха

 и в качестве насоса подкачки в системе водоснабжения.
Соосное расположение присоединительных патрубков обеспечивает прямое подключение насоса непосредственно в горизонтальный трубопровод с одинаковым

внутренним и наружным диаметром.
Ин-лайн подключение насоса делает конструкцию более компактной и позволяет демонтировать его без разборки системы.
Особенности конструкции
Насос имеет моноблочную конструкцию. Гидравлическая ступень насоса состоит из вала насоса, рабочего колеса, корпуса насоса и торцевого механического

 уплотнения.
Главный вал насоса посредством муфты жестко соединяется с валом  стандартного электродвигателя.
Переходный фланец насоса выполняет роль соединительного элемента между двигателем и корпусом улиткой насоса.  Для герметизации  соединения фланца

и насосной части используется  уплотнительное кольцо круглого сечения.
Размер соединительных фланцев фланца соответствует требованиям вGB/T 17241.6 или IS07005-2/DIN2501, класс давления – PN16.
Условия эксплуатации.
•    Перекачивание маловязких чистых, негорючих, невозгораемых или невзрывоопасных жидкостей, не содержащих твердые частицы или волокна.
•    Максимальная температура окружающей среды: +40 °C
•    Максимальная высота над уровнем моря: 1000 м.
•    Направление вращения: по часовой стрелке ( при осмотре со стороны крышки вентилятора мотора.
•    Температура жидкости °C: от -15°C до +120°C.
