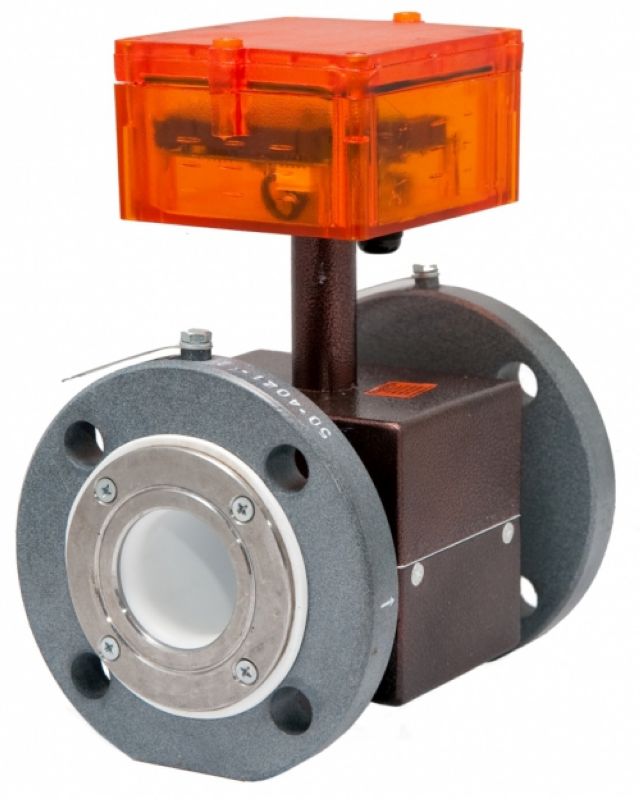

Расходомер Мастер-флоу МФ-5.2.2-Б Ду 80 Кл.Б Электромагнитный расходомер исп.фланец(ЗАО "Конвент",г.Москва) Преобразователь расхода электромагнитный Ду 80 мм.МастерФлоу .Внутреннее покрытие из фторопласта устойчивое к различным примесям в воде. Диапазон измерения расходов:0,72-180 м3 /ч Диапазон измерения расхода 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации. Цена руб: 41827
|
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя. Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.
|
Ду, мм |
Класс |
Расход, м3/ч | ||||
|
gпор |
gмин |
gп1 |
gп2 |
gмакс | ||
|
15 |
Б, Б2 |
0,01 |
0,02 |
0,033 |
0,05 |
5 |
|
В |
0,007 |
0,013 |
0,026 |
0,043 |
6,5 | |
|
Э |
0,004 |
0,04 |
0,4 |
- |
4 | |
|
20 |
Б, Б2 |
0,02 |
0,04 |
0,067 |
0,1 |
10 |
|
В |
0,0125 |
0,025 |
0,05 |
0,0833 |
12,5 | |
|
Г |
0,0025 |
0,005 |
0,02 |
0,04 |
10 | |
|
Д |
0,0025 |
0,005 |
0,01 |
0,02 |
10 | |
|
Е |
0,0025 |
0,005 |
- |
0,01 |
10 | |
|
Э |
0,008 |
0,08 |
0,8 |
- |
8 | |
|
25 |
Б, Б2 |
0,036 |
0,072 |
0,12 |
0,18 |
18 |
|
В |
0,02 |
0,04 |
0,08 |
0,13 |
20 | |
|
Э |
0,015 |
0,15 |
1,5 |
- |
15 | |
|
32 |
Б, Б2 |
0,06 |
0,12 |
0,2 |
0,3 |
30 |
|
В |
0,038 |
0,076 |
0,152 |
0,2533 |
38 | |
|
Г |
0,0075 |
0,015 |
0,06 |
0,12 |
30 | |
|
Д |
0,0075 |
0,015 |
0,03 |
0,06 |
30 | |
|
Е |
0,0075 |
0,015 |
- |
0,03 |
30 | |
|
Э |
0,024 |
0,24 |
2,4 |
- |
24 | |
|
40 |
Б, Б2 |
0,09 |
0,18 |
0,300 |
0,45 |
45 |
|
В |
0,055 |
0,11 |
0,22 |
0,367 |
55 | |
|
Э |
0,035 |
0,35 |
3,5 |
- |
35 | |
|
50 |
Б, Б2 |
0,15 |
0,3 |
0,5 |
0,75 |
75 |
|
В |
0,08 |
0,16 |
0,32 |
0,53 |
80 | |
|
Г |
0,019 |
0,038 |
0,15 |
0,3 |
75 | |
|
Д |
0,019 |
0,038 |
0,075 |
0,15 |
75 | |
|
Е |
0,019 |
0,038 |
- |
0,075 |
75 | |
|
Э |
0,06 |
0,6 |
6 |
- |
60 | |
|
65 |
Б, Б2 |
0,24 |
0,48 |
0,8 |
1,2 |
120 |
|
В |
0,13 |
0,26 |
0,52 |
0,87 |
130 | |
|
Э |
0,1 |
1 |
10 |
- |
100 | |
|
80 |
Б, Б2 |
0,36 |
0,72 |
1,2 |
1,8 |
180 |
|
В |
0,2 |
0,4 |
0,8 |
1,33 |
200 | |
|
Э |
0,15 |
1,5 |
15 |
- |
150 | |
|
100 |
Б, Б2 |
0,6 |
1,2 |
2 |
3 |
300 |
|
В |
0,36 |
0,72 |
1,44 |
2,4 |
360 | |
|
Э |
0,24 |
2,4 |
24 |
- |
240 | |
|
150 |
Б, Б2 |
1,14 |
2,28 |
3,8 |
5,7 |
570 |
|
В |
0,62 |
1,24 |
2,48 |
4,13 |
620 | |
|
Э |
0,46 |
4,6 |
46 |
- |
460 | |
|
200 |
Б, Б2 |
2 |
4 |
6,7 |
10 |
1000 |
|
В |
1,1 |
2,2 |
4,4 |
7,3 |
1100 | |
|
Э |
0,8 |
8 |
80 |
- |
800 | |
|
300 |
Б, Б2 |
5 |
10 |
16,7 |
25 |
2500 |
|
В |
2,5 |
5 |
10 |
16,7 |
2500 | |
|
Э |
2 |
20 |
200 |
- |
2000 | |
Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей ниже.
|
Ду,мм |
15 |
20, 25 |
32, 40, 50 |
65, 80 |
100, 150, 200, 300 |
|
Цена импульса, |
0,000005 |
0,00001 |
0,00005 |
0,0001 |
0,0005 |
|
0,00001 |
0,00005 |
0,0001 |
0,0005 |
0,001 | |
|
0,00005 |
0,0001 |
0,0005 |
0,001 |
0,005 | |
|
0,0001 |
0,0005 |
0,001 |
0,005 |
0,01 | |
|
0,0005 |
0,001 |
0,005 |
0,01 |
0,05 | |
|
0,001 |
0,005 |
0,01 |
0,05 |
0,1 | |
|
0,005 |
0,01 |
0,05 |
0,1 |
0,5 | |
|
0,01 |
0,05 |
0,1 |
0,5 |
1 |
