Манометры с электроконтактной приставкой ТМ-510.05(0...1,6 МПа)

Главная / Приборы учета / Приборы КИПиА / ТМ манометры общетехнические росма г.Санкт Петербург / Манометры с электроконтактной приставкой

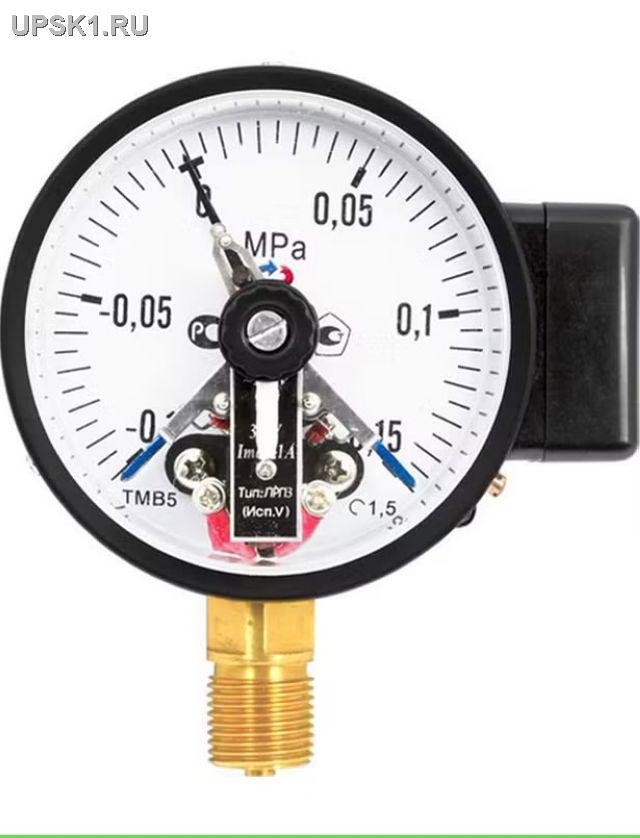

Манометры с электроконтактной приставкой ТМ-510.05(0...1,6 МПа)

Диаметр корпуса 100мм Диапазон показаний давлений, 1,6 МПа Резьба присоединения G1/2 / М20*1,5

Цена руб: 2720

Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах

сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа манометра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а

группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или

размыкание (в зависимости от типа приставки) электрической цепи.

Мы предлагаем манометры ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства

ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность,

по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного манометра с магнитным поджатием – это надежное

электрическое соединение при динамических нагрузках.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа

ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ*	?0,1…0
ТМВ**	?0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только исполнение I, II, V.

** — только исполнение I, II, V, VI

Диапазон рабочих температур, °C

Окружающая среда: ?60…+60
Измеряемая среда: ?50…+150

Электрическая схема

Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)

Максимальное напряжение, В

?220, ~380

Максимальный ток, А

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Тип контактов

С магнитным поджатием, серебряное покрытие

Сопутствующие товары

Фото	Название	Цена руб	Заказ
	Прокладка паронитовая для манометров,датчиков давления 18х8х1,5 Размер 18х8х1,5.Используется при установке манометров,датчиков давления путем установки в трехходолвый кран(кран обычный) Подробнее...	4
	Кран шаровый с ручкой «бабочка» - М20х1,5 / G1/2 – 1,6 МПа ТУ У 29.1-14307481-049:2010 Стеклоприбор Кран 3-х ходовой для манометра.С одной стороны резьба М20 с другой G1\2 Подробнее...	315

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений

±4

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Подключение

Через клеммную коробку сбоку на корпусе

Присоединение

Радиальное

Резьба присоединения

G? или М20?1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
