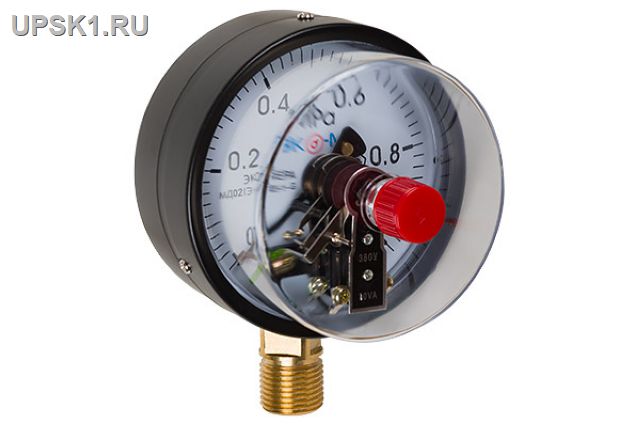

Манометр ЭКОМЕРА МД02(Э)-100мм 0..1,6МПа G1/2 Диаметр, мм 100 Давление, МПа 0…1,6 Модель Электроконтактный Тип резьбы G1/2 Цена руб: 2086
|
Манометр укомплектован электроконтактами прямого действия с подмагничиванием и подпружиниванием контактных площадок для предотвращения их “дребезга” и подгорная. Контакты покрыты специальным материалом для предотвращения их окисления.
Класс точности манометра с электроконтактами 1,5, погрешность срабатывания контактов 2-5% от диапазона измерения.
Точки срабатывания контактов настраиваются вручную (специальным ключем) на всем диапазоне измерения манометра.
Максимальная нагрузка 30ВА, напряжение до 250В, максимальный то коммуникаций 1А (длительной нагрузки до 0,6А) Исполнение контактов V по ГОСТ 2405-88(первый на размыкание, второй на замыкание)
Прибор произведен по ТУ-4212-001-42847680-2016
Зарегистрирован в Государственном реестре средств измерений под № 73683-18
Допустимые температуры:
| Окружающей среды | -60…+60°С |
| Измеряемой среды | maх +150°С |
Рекомендуемые диапазоны:
Диапазон измерений избыточного давления должен быть от 25% до 75: диапазона показаний.
| Верхний предел измерений, МПа (бар) | Кратковременная перегрузка к верхнему пределу измерений избыточного давления, % |
| До 1,6 (16) включительно |
25% |
| Присоединение | Медный сплав, штуцер снизу (радиальное исполнение) |
| Измерительный элемент | Трубчатая пружина, медный сплав |
| Передаточный механизм | Трибко-секторный, медный сплав |
| Корпус | Сталь 10, черного цвета, пылевлагозащищенность IP 40 |
| Циферблат | Алюминиевый, белого цвета, с ограничительным шрифтом, шкала черного цвета |
| Стрелка | Алюминиевая, черного, зеленого и красного цвета |
| Стекло | Органическое |
| Кольцо | Сталь 10, цвет черный |
| Межповерочный интервал | 1 год |
| Гарантия | 18 месяцев с даты ввода в эксплуатацию, а при ее отсутствии – 2 года с даты первичной поверки |
| Средний срок службы | 10 лет |
| Максимальное напряжение, В | -220, -380 |
| Максимальный ток, А | 1 |
| Максимальная разрывная мощность контактов | 30ВТ, 50ВА |
Подключение через клеммную коробку, сзади на корпусе.
Тип контактов – с магнитным поджатием, серебряное покрытие.
Минимальные электрические характеристики определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем.
Комплектация:
Манометр ЭКОМЕРА МД02 – 1 шт.
Паспорт – 1 экз.
Упаковка – 1 шт.
