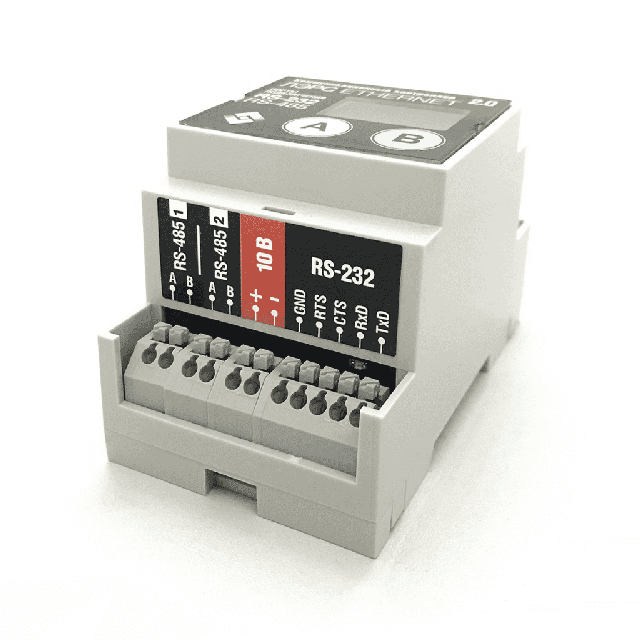

 ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485
|
ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485 Встроенные независимые интерфейсы, подключение до 3-х разнотипных приборов учета:
· RS-232
· RS-485 x2
Дисплей и сенсорные кнопки управления. WEB-интерфейс для настройки. Встроенный блок питания 220В. Питание внешних устройств 10В постоянного тока.
Возможна установка разных скоростей для приема и передачи данных (актуально для MULTICAL 66 C-D-E).
Поддерживается протокол PPPoE.
|
|
|
| Интерфейс RS-232 |
| Порт подключения RS-232 |
1 шт. |
| Формат интерфейса RS-232 |
Сигналы TX, RX, CTS, RTS, GND |
| Максимальная длина кабеля RS?232 |
до 30 м. |
| Интерфейс RS-485 |
| Порт подключения RS-485 |
2 шт. |
| Формат интерфейса RS-485 |
Сигналы «A», «B». Полудуплекс. |
| Максимальная длина сети RS-485 |
до 1200 м. |
| Настройки последовательных портов |
| Скорость передачи данных (бод) |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Количество бит данных |
5,6,7,8 |
| Режимы контроля четности |
«None» (нет контроля), «Even» (контроль чётности), «Odd» (контроль нечётности) |
| Количество стоп-бит |
1, 2 |
| Режимы работы |
ТСР-сервер (принимает подключения), ТСР-клиент (устанавливает соединение с выбранным сервером) |
| Интерфейс передачи данных |
| Канал передачи информации |
Ethernet 10/100 |
| Подключение Ethernet |
Разъем RJ45 |
| Режимы работы |
Статический IP-адрес, динамический IP-адрес, PPPoE |
| Дисплей и кнопки управления |
| Разрешение дисплея |
128х64 пикс. |
| Цветность дисплея |
монохромный |
| Кнопки управления |
2 шт., сенсорные |
| Питание контроллера |
| Напряжение питания |
230 В, 50Гц. |
| Потребляемая мощность |
3 Вт |
| Питание внешних устройств |
| Выходное напряжение для питания внешних устройств |
10 В постоянного тока (нестабилизированное) |
| Максимальный ток нагрузки |
50мА |
| Эксплуатационные характеристики |
| Крепление |
DIN-рейка |
| Температура эксплуатации |
от -40 °C до +70 °C |
| Габаритные размеры корпуса |
ШхВхГ: 53мм х 90мм х 58мм |
| Вес нетто, не более |
150 г. |
| Вес брутто, не более |
230 г. |
|
