КРАН ШАРОВОЙ ДЛЯ ПОДКЛЮЧЕНИЯ МАНОМЕТРА VT.807.N.0404 ВАЛТЕК
КРАН ШАРОВОЙ ДЛЯ ПОДКЛЮЧЕНИЯ МАНОМЕТРА VT.807.N.0404 ВАЛТЕК
КРАН ШАРОВОЙ ДЛЯ ПОДКЛЮЧЕНИЯ МАНОМЕТРА VT.807.N.0404 ВАЛТЕК
Кран 3-х ходовой для манометра.С одной стороны резьба G1\2

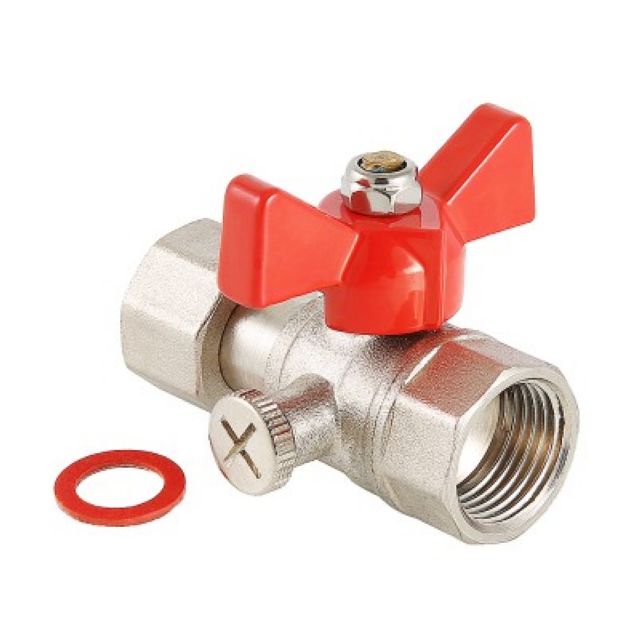

Латунный никелированный кран для подключения манометра. Присоединение измерительного прибора осуществляется с помощью накидной гайки с уплотнением в виде паронитовой прокладки. Седельные кольца шарового крана выполнены из тефлона, уплотнение штока изготовлено из EPDM. Вращение ручки крана позволяет произвести подключение манометра к измеряемой среде, его отключение, сброс воздуха из манометра, сброс воздуха из измеряемой среды. Предусмотрен резьбовой штуцер для присоединения контрольного (поверочного) манометра. Кран предназначен для систем с рабочим давлением до 16 бар и максимальной температурой 130 °С. Резьба подключения крана - внутренняя

Цена руб: 290


 Краны применяются в качестве обслуживающей арматуры для манометра, установленного на трубопроводах, транспортирующих холодную и горячую воду, а также иные жидкости и газы, не агрессивные к материалу крана.

Кран позволяет выполнять следующие сервисные функции:

- отсекать манометр от трубопровода для ремонта или замены;

- выпускать воздух и газы, скопившиеся перед манометром;

- сбрасывать показания манометра на «0», соединяя его с атмосферным воздухом;

- подключать поверочный манометр через резьбовой патрубок.

Наличие накидной гайки с прокладкой дает возможность устанавливать циферблат манометра в любое удобное для наблюдателя положение.

Кран может устанавливаться на трубопроводах с давлением транспортируемой среды до 16 бар и температурой до 130°С.



Винт сервис-патрубка в зависимости от выполняемой операции должен находиться в следующем положении: - при индикации давления в сети – винт полностью завинчен; - при сбросе показаний манометра на «0» -винт наполовину отвинчен; - при поверке – винт полностью вывинчен; - при сбросе воздуха – винт наполовину выкручен; - при перекрытии манометра – винт полностью завинчен. 4.4. Манометр присоединяется к крану через патрубок с накидной гайкой. Перед монтажом манометра следует проверить целостность паронитовой прокладки накидной гайки. 4.5. Момент затяжки накидной гайки – не более 20 Нм. 4.6. Момент затяжки крана при монтаже - не более 30 Нм. 4.7. Допустимый изгибающий момент на корпус крана – не более 60 Нм
