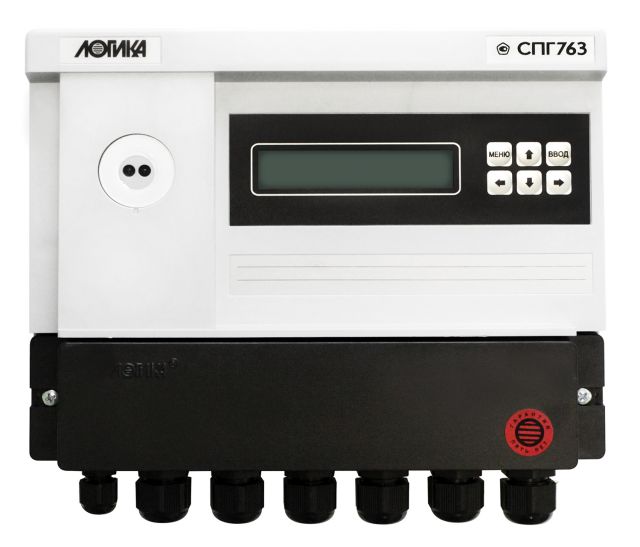

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета:

• стабильных и нестабильных газовых конденсатов;
• широкой фракции легких углеводородов (ШФЛУ);
• однородных углеводородных жидкостей (товарные автобензины, дизельное топливо и др.);
• углеводородных газовых смесей (попутный газ при нефтедобыче).

Пример применения корректора в составе измерительного комплекса показан на рисунке.

Рисунок. Измерительный комплекс на базе корректора.

Корректоры соответствуют ГОСТ 8.586.1–2005 – ГОСТ 8.586.5–2005, ГОСТ Р 8.740-2011, РД 50-411-83, МР 113-03, МИ 2311-94, МИ 2667-2011, МИ 3173-2008.

Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности и влажности. Корректоры могут обслуживать до двенадцати трубопроводов.

Непосредственно к прибору могут быть подключены:

• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.

Для модели 763.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485,

количество входов для подключения датчиков может быть увеличено.

Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами,

4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами,

4 входа для подключения термопреобразователей сопротивления. К корректору СПГ763.2 можно подключить один или два адаптера АДС97.

Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа.

Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.

Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу.

Существует три типа архивов, имеющие различную глубину хранения:

• часовые архивы - 1080 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.

В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.

Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель.

Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.

Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C,

оптическим по стандарту IEC1107, одним (мод.763.1) или двумя (мод. 763.2) RS485. Максимальная

скорость обмена данными по всем интерфейсам равна 57600 бод.

Второй интерфейс RS485 в модели 763.2 предназначен, главным образом, для подключения адаптеров

 - расширителей АДС97, но может применяться и для объединения приборов в сеть.

Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают обмен данными с приборами.

Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

• ± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления;
• ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными сигналами;
• ± 0,1°C (абсолютная) - по показаниям температуры;
• ± 0,02% (относительная) – по вычислениям параметров.

Эксплуатационные показатели

Температура окружающего воздуха: от -10 до 50 °C.

Относительная влажность: 95% при 35 °C.

Степень защиты от воды и пыли: IP65.

Габаритные размеры: 244x220x70 мм.

Электропитание: 220 В ± 30%, 50 Гц.

Потребляемая мощность: 7 В•А.

Срок службы: 12 лет.

Межповерочный интервал: 4 года.

Гарантия: 5 лет.
