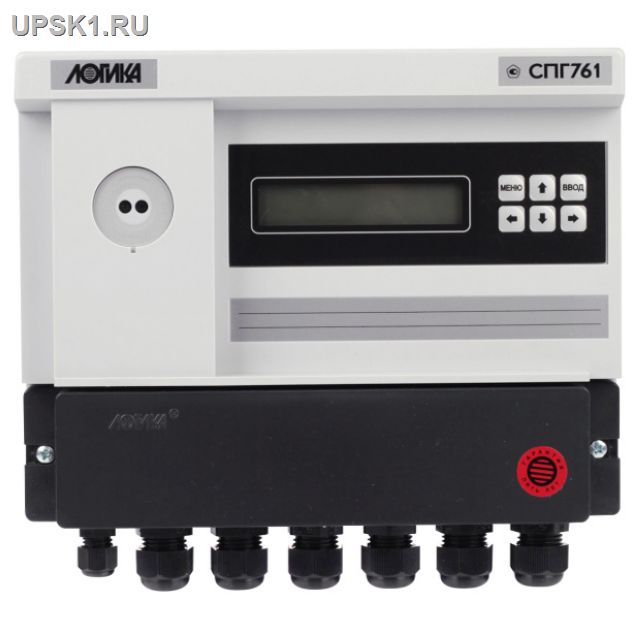

Корректор газа СПГ 761.2
Корректор газа СПГ 761.2
Корректор газа СПГ 761.2
Корректоры СПГ 761 применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач:коммерческий учет
потребления и отпуска природного газа;
контроль технологических параметров потока газа;организация систем диспетчеризации и контроля потребления газа.
Количество подключаемых каналов:8V-4T-8P.Межповерочный интервал: 4 года.Поддерживает датчики температуры 50П, Pt50, 100П,
Pt100, 50М, 100М
Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107,
одним интерфейсом (мод. 762.2) RS485

Цена руб: 78000


Корректоры СПГ 761 применяются в составе измерительных комплексов для  широкого спектра  поставленных задач:

  • коммерческий учет потребления природного газа;
  • контроль технологических параметров потока газа;
  • организация систем диспетчеризации и контроля потребления газа.

Варианы схем подключения представлены на картинке:

Корректоры СПГ 761 соответствуют ГОСТ 30319.1-2015, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 8.586.1 - ГОСТ 8.586.5, РД 50-411, ГОСТ Р 8.740-2011,

МИ 2667-2011, МИ 3173-2008, ФР.1.29.2003.00885.

Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа,

а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания. Корректоры могут обслуживать до двенадцати трубопроводов.

Непосредственно к прибору могут быть подключены:

  • восемь преобразователей с выходными сигналами тока 0–5, 0–20 или 4–20 мА;
  • четыре преобразователя с выходным импульсным или частотным сигналом 0–5 кГц;
  • четыре термопреобразователя сопротивления (50П, Pt50, 100П, Pt100, 50М, 100М)

Для модели 761.2 c помощью адаптера АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.

Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров

и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых

параметров заносятся в архивы, причем с привязкой к расчетному дню и часу.

Существует три типа архивов, имеющие различную глубину хранения:

  • часовые рахивы - 1080 ч;
  • суточные архивы - 366 сут.;
  • месячные архивы - 24 мес.

В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.

Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя

защиты данных фиксируется программой прибора и не может быть изменено пользователем.

Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.761.1) или двумя (мод. 761.2) RS485.

Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.

Второй интерфейс RS485 в модели 761.2 предназначен, главным образом, для подключения адаптеров - расширителей АДС97, но может применяться и для объединения

приборов в сеть.

Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают обмен данными с приборами. Программа ТЕХНОЛОГ поддерживает их в части

 автоматизации процедур поверки.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

  • ± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА;
  • ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
  • ± 0,1°C (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М.

Эксплуатационные характеристики

Температура окружающего воздуха: от -10 до 50 °C. Относительная влажность: 95% при 35 °C.

Степень защиты от воды и пыли: IP65. Габаритные размеры: 244 x 220 x 70 мм.

Электропитание: 220 В ± 30%, 50 Гц.

Потребляемая мощность: 7 В•А.

Срок службы: 12 лет. Межповерочный интевал: 4 года. Гарантия: 5 лет.
