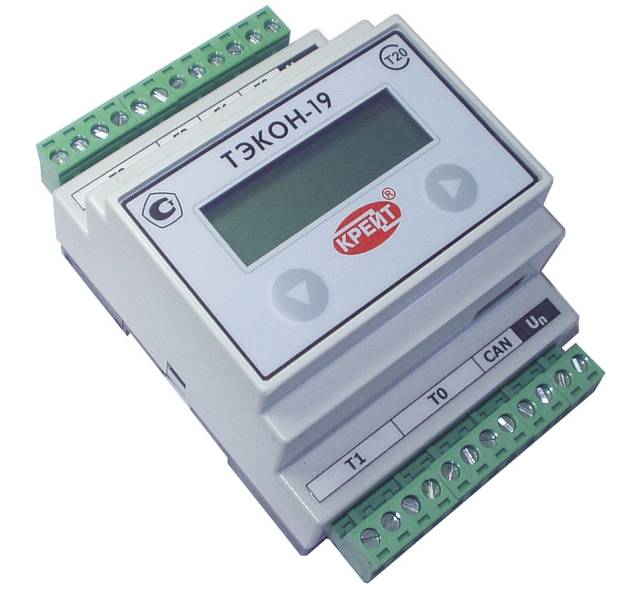

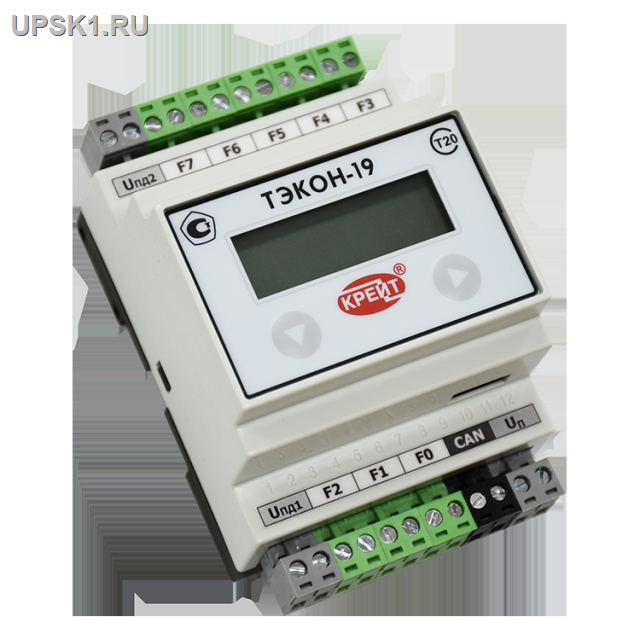

Контроллер ТЭКОН 19-11М Крейт ИВП
Контроллер ТЭКОН 19-11М Крейт ИВП
Контроллер ТЭКОН 19-11М Крейт ИВП
Модуль гальванической развязки на 4 изолированных токовых входа (без дисплея)

Цена руб: 22662


Модуль гальванической развязки на 4 изолированных токовых входа (без дисплея)

  • Пределы допускаемой абсолютной погрешности измерения
    Сопротивление 50-250 Ом Ом 0,04
    250-1000 Ом Ом 0,2
    1000-4000 Ом Ом 2
    Сила тока 0-5 мА мА 0,005
    5-20 мА мА 0,02
    Частота 0-1000 Гц Гц 0,2
    Количество импульсов 0 - беск. 1
    Дискретные входы
    Ток через замкнутый контакт в конфигурации "пассивный контакт", не более мА 10 или 0,5
    Входное сопротивление и пороговое напряжение в конфигурации "активный сигнал" кОм
    В
    50
    3-5
    Питание
    Диапазон напряжения питания В 18-36
    Потребление мощности, не более Вт 5
    Вход питания дискретных входов, номинальное напряжение и максимальный потребляемый ток В 24
    мА/вход 20
    ТЭКОН-19-11, выходы питания токовых датчиков, номинальное выходное напряжение и максимальный отдаваемый ток В 24
    мА 50
    Гальваническая развязка относительно цепей питания
    аналоговые входы, не менее В 500
    дискретные входы, не менее В 500
    цепи CAN-интерфейса, не менее В 500
    Взаимная гальваническая развязка входов
    ТЭКОН-19-11, аналоговые входы, не менее индивидуальная, 4 канала В 500
    ТЭКОН-19-04 дискретные входы, не менее групповая,
    1 группа х 3
    1 группа х 5
    В 500
    Дисплей, меню, клавиатура
    Тип ЖК TN/HTN
    Формат 2 строки по 12 символов
    Подсветка светодиодная, желто-зеленая
    Организация основного меню 20 х 10
    Число элементов основного меню до 200
    Число элементов архивного меню до 56
    Клавиатура 2 клавиши
    Интерфейс CAN
    Наименование стандарта CAN 2.0B
    Скорость кбод 20-300
    Предельная дальность в зависимости от скорости, ориентировочно 300 кбод м 300
    20 кбод м 1000
    Число модулей в сети, не более 110
    Топология сети шина
    Интерфейс RS-232 TTL
    Наименование стандарта EIA-232
    (модифицированный)
    Состав сигналов RXD, TXD, +5V, GND
    Уровни сигналов 5В ТТЛ
    Скорость кбод 1,2-28,8
    Предельная дальность м 5
    Топология интерфейса точка-точка
    Другие характеристики
    Общее число загружаемых задач в проекте, не более 256
    Глубина системного журнала событий пунктов 256
    Интервалы накопления и усреднения, период архивирования от 1 минуты
    до 1 года >
    Защита паролем 2 уровня
    Корпус
    Класс защиты от внешних воздействий IP20
    Габаритные размеры 70x110x60
    105х110х60
    Масса, не более кг 0,5
    Монтаж DIN-рельс
    Условия эксплуатации
    Температура °C от -10
    до +50
    Относительная влажность, не более % 95
    Атмосферное давление кПа 84-106,7
    Механические нагрузки, ГОСТ P 52931 класс V1
