Контроллер ТЭКОН 19-05М Крейт ИВП
Контроллер ТЭКОН 19-05М Крейт ИВП
Контроллер ТЭКОН 19-05М Крейт ИВП
Измерение массы и тепл. энергии расходомером по 2 трубопроводам, в том числе учет
технических жидкостей и газов(аммиак, гликоль и пр.)

Цена руб: 19980


Особенности

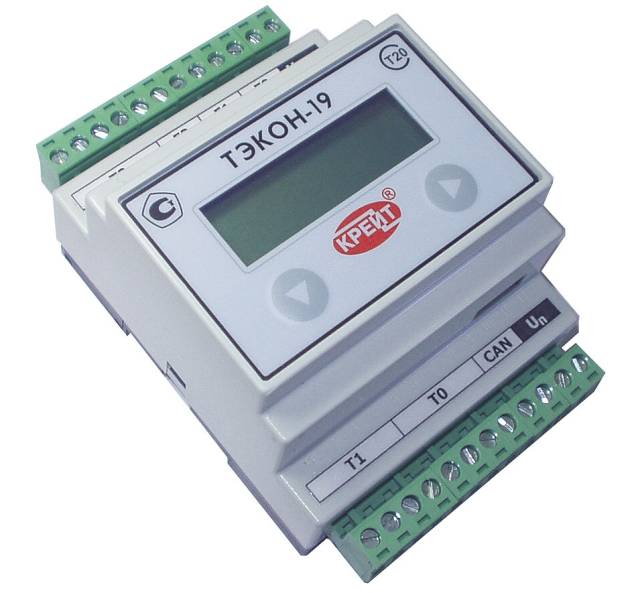

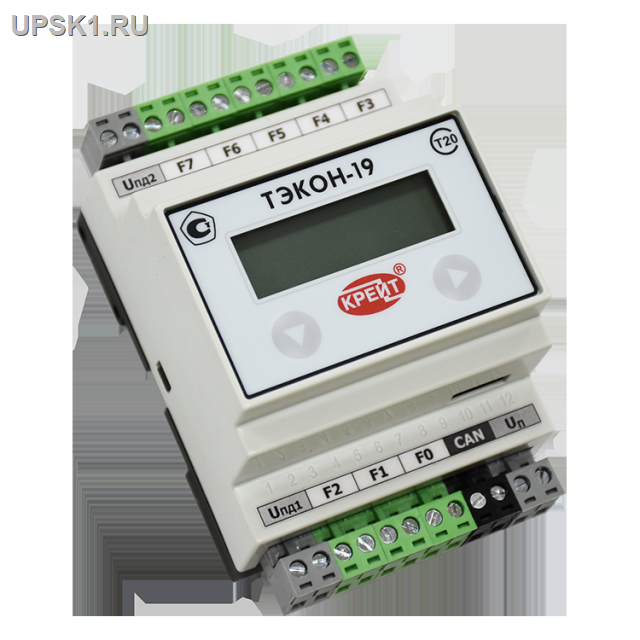

Конструктив: небольшой корпус, монтаж на DIN-рельс, разъемные клеммы.

Несколько исполнений, различающихся в основном по количеству входов.

Аналоговые входы. Измерение сопротивления, тока, напряжения. Типы датчиков: термосопротивления (ТСМ/ТСП), с токовым выходом (0-5, 0-20, 4-20 мА).

Дискретные входы. Измерение частоты, количества импульсов, текущего состояния входа. Конфигурируются на датчики с различными типами выходов: активный/пассивный, общий плюс/минус, слаботочный. Возможность программной фильтрации (устранение влияния помех и дребезга контактов).

Контроль обрыва измерительных цепей датчиков.

Преобразование измеренных электрических величин в произвольные физические величины (температура, расход, давление), перевод единиц измерения.

Расчет произвольных, задаваемых математических функций над измеренными или расчетными параметрами: арифметических, алгебраических, логических.

Расчет специальных функций, оптимизированных под задачи тепло- и энергоучета. Выполняется по аттестованным алгоритмам, соответствующим российским стандартам и правилам.

  • Многообразие расчетных сред (энергоносителей): расход, массовый и объемный (вода, перегретый пар, сухой насыщенный пар, сухой природный газ, сжатый воздух, кислород, углекислый газ, другие технические газы с заданными параметрами);
  • тепловая энергия, в отдельном трубопроводе, в закрытой или открытой системе теплоснабжения (вода, перегретый пар, сухой насыщенный пар);
  • электроэнергия, по одно- и двухтарифной схеме и другие функции.

Кроме расчетов, с любыми параметрами могут выполняться особые операции:

  • накопление - подсчет интегральной суммы за период времени;
  • вычисление средних значений за период времени;
  • архивирование в постоянной (энергонезависимой) памяти большого объема любых заданных параметров по заданным интервалам времени.

Интервалы времени могут варьироваться от нескольких минут до года.

Встроенные часы. Счет времени, ведение календаря, переход на летнее/зимнее время. Резервное питание часов от батареи.

Индикация на дисплее передней панели. Возможность индикации произвольно заданных параметров и архивов. Отображаются названия параметров и их значения, формат значений настраиваемый. Экранное меню организовано как двумерный массив. Перемещение по меню с помощью клавиш передней панели. В меню есть специальные экраны статуса, в которых отображается информация о текущем рабочем состоянии (дата, время, режим работы, наличие отказов, параметры выполняемой очереди задач). Возможность коррекции параметров настройки из меню дисплея после ввода пароля (появилась в модифицированной комплектации ТЭКОН-19М).


Режимы работы: РАБОТА/ОСТАНОВ. Переход из одного режима в другой с клавиатуры или через интерфейс обмена.

Защита коммерческой информации от несанкционированного доступа. Двухуровневая система паролей (заводской пароль и пароль наладчика технологического объекта). Уровни доступа по чтению и по записи каждого параметра.

Основной интерфейс обмена - CAN. Скоростная, децентрализованная промышленная магистраль обмена, соответствует открытому мировому стандарту, характеризуется высокой степенью надежности обмена.

Интерфейс позволяет реализовать функции:

  • настройка прибора на конкретный технологический объект, задание и запись настроек;
  • централизованный сбор данных во время работы на персональный компьютер (ПК);
  • обмен информацией между модулями: один модуль может считывать необходимые параметры из других внешних модулей и, в свою очередь, выдавать собственные измеренные или расчетные параметры в ответ на запросы от других модулей.

Таким образом, при построении системы энергоучета на основе ТЭКОН-19 имеется возможность ее наращивания по числу входов и по функциональности путем добавления дополнительных модулей. Что открывает возможность удешевления системы за счет ее расширения более простыми модулями (например, без дисплея). Предприятием производятся различные дополнительные устройства с интерфейсом CAN: контроллеры, модули расширения входов, выходов, адаптеры связи (серия приборов Т20).


Дополнительный интерфейс обмена - RS-232 TTL - сервисный, применяется для настройки на технологический объект.

Контроль работы оборудования узла учета: обрыв цепей датчиков, выход параметров за технологические допуски, других событий, задаваемых для конкретного объекта. Подсчет времени исправной и неисправной работы узла учета. Периодический программныйсамоконтроль. Формирование признаков неисправности (отказов). Ведение системного журнала событий (фиксирование таких событий, как отключение питания, появление и исчезновение отказов, факты перезаписи параметров настройки через интерфейсы обмена и другие).


Возможность загрузки проекта. ТЭКОН-19 имеет возможность настройки на конкретный технологический объект путем задания проекта. Проект создается с помощью программ на ПК и загружается в прибор через интерфейс. В состав проекта входит очередь задач, меню, значения параметров настройки.

Очередь задач - это настраиваемый набор задач, исполняемых во время работы, таких, как вызов отдельных математических функций, архивирование, ввод параметров из других модулей. Задачи при работе исполняются последовательно, а между параметрами задач устанавливаются связи, это означает, что результаты исполнения одной задачи будут являться входными для следующей.
Меню - это набор параметров, выводимых на индикацию, их названия и формат отображения.
Параметры настройки - это постоянные параметры, которые записываются один раз на этапе настройки и затем хранятся в ПЗУ и используются в расчетах, например, номинальные характеристики датчиков.

Готовые типовые проекты . В большинстве случаев самостоятельного создания проекта не требуется. Библиотека готовых проектов поставляется на диске в комплекте с прибором. По желанию заказчика, поставляются прибор(ы) с уже загруженным проектом.

  • ТЭКОН-19 - универсальный контроллер коммерческого учета тепла, энергии и любых других ресурсов;
  • Гибко настраивается;
  • Имеются готовые типовые проекты;
  • Способен работать в системе с другими модулями серии Т20.

    Характеристики

    Пределы допускаемой абсолютной погрешности измерения
    Сопротивление 50-250 Ом Ом 0,04
    250-1000 Ом Ом 0,2
    1000-4000 Ом Ом 2
    Сила тока 0-5 мА мА 0,005
    5-20 мА мА 0,02
    Частота 0-1000 Гц Гц 0,2
    Количество импульсов 0 - беск. 1
    Дискретные входы
    Ток через замкнутый контакт в конфигурации "пассивный контакт", не более мА 10 или 0,5
    Входное сопротивление и пороговое напряжение в конфигурации "активный сигнал" кОм
    В
    50
    3-5
    Питание
    Диапазон напряжения питания В 18-36
    Потребление мощности, не более Вт 5
    Вход питания дискретных входов, номинальное напряжение и максимальный потребляемый ток В 24
    мА/вход 20
    ТЭКОН-19-11, выходы питания токовых датчиков, номинальное выходное напряжение и максимальный отдаваемый ток В 24
    мА 50
    Гальваническая развязка относительно цепей питания
    аналоговые входы, не менее В 500
    дискретные входы, не менее В 500
    цепи CAN-интерфейса, не менее В 500
    Взаимная гальваническая развязка входов
    ТЭКОН-19-11, аналоговые входы, не менее индивидуальная, 4 канала В 500
    ТЭКОН-19-04 дискретные входы, не менее групповая,
    1 группа х 3
    1 группа х 5
    В 500
    Дисплей, меню, клавиатура
    Тип ЖК TN/HTN
    Формат 2 строки по 12 символов
    Подсветка светодиодная, желто-зеленая
    Организация основного меню 20 х 10
    Число элементов основного меню до 200
    Число элементов архивного меню до 56
    Клавиатура 2 клавиши
    Интерфейс CAN
    Наименование стандарта CAN 2.0B
    Скорость кбод 20-300
    Предельная дальность в зависимости от скорости, ориентировочно 300 кбод м 300
    20 кбод м 1000
    Число модулей в сети, не более 110
    Топология сети шина
    Интерфейс RS-232 TTL
    Наименование стандарта EIA-232
    (модифицированный)
    Состав сигналов RXD, TXD, +5V, GND
    Уровни сигналов 5В ТТЛ
    Скорость кбод 1,2-28,8
    Предельная дальность м 5
    Топология интерфейса точка-точка
    Другие характеристики
    Общее число загружаемых задач в проекте, не более 256
    Глубина системного журнала событий пунктов 256
    Интервалы накопления и усреднения, период архивирования от 1 минуты
    до 1 года >
    Защита паролем 2 уровня
    Корпус
    Класс защиты от внешних воздействий IP20
    Габаритные размеры 70x110x60
    105х110х60
    Масса, не более кг 0,5
    Монтаж DIN-рельс
    Условия эксплуатации
    Температура °C от -10
    до +50
    Относительная влажность, не более % 95
    Атмосферное давление кПа 84-106,7
    Механические нагрузки, ГОСТ P 52931 класс V1
