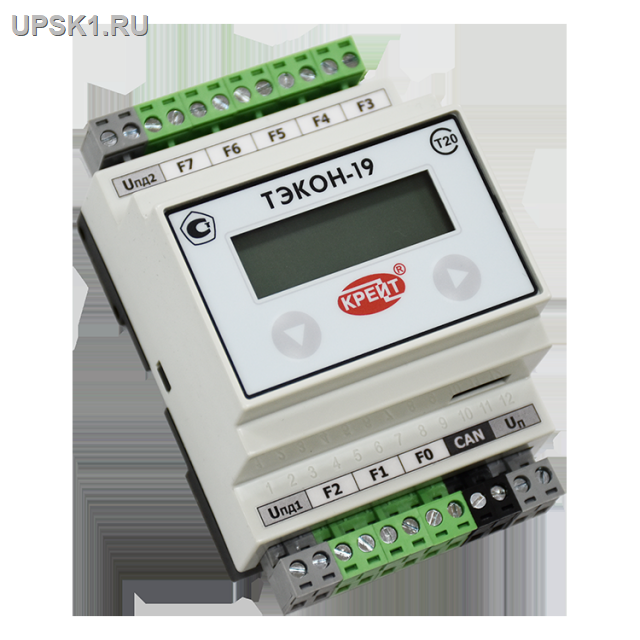

Контроллер ТЭКОН 19-04М Крейт ИВП Контроль состояния дискретных сигналов в системах автоматизации, расходомеры с импульсным и частотным выходом без учета давления и температуры.F-частота - 8 каналов Цена руб: 19980
| |
Особенности

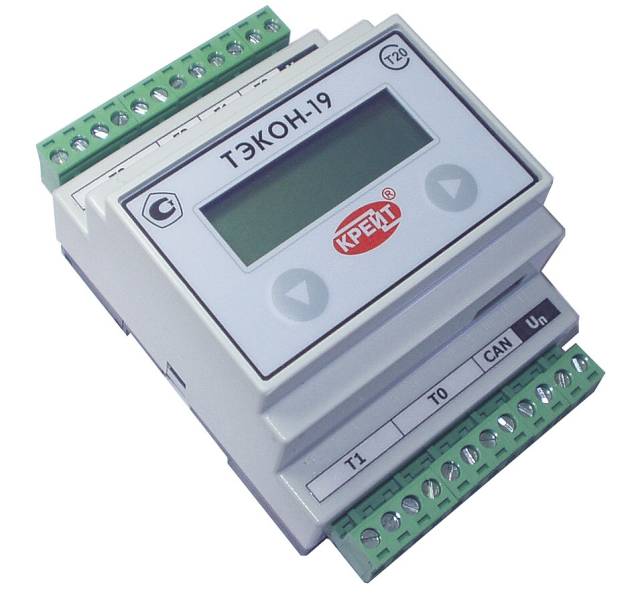

Конструктив: небольшой корпус, монтаж на DIN-рельс, разъемные клеммы.
Несколько исполнений, различающихся в основном по количеству входов.
Аналоговые входы. Измерение сопротивления, тока, напряжения. Типы датчиков: термосопротивления (ТСМ/ТСП), с токовым выходом (0-5, 0-20, 4-20 мА).
Дискретные входы. Измерение частоты, количества импульсов, текущего состояния входа. Конфигурируются на датчики с различными типами выходов: активный/пассивный, общий плюс/минус, слаботочный. Возможность программной фильтрации (устранение влияния помех и дребезга контактов).
Контроль обрыва измерительных цепей датчиков.
Преобразование измеренных электрических величин в произвольные физические величины (температура, расход, давление), перевод единиц измерения.
Расчет произвольных, задаваемых математических функций над измеренными или расчетными параметрами: арифметических, алгебраических, логических.
Расчет специальных функций, оптимизированных под задачи тепло- и энергоучета. Выполняется по аттестованным алгоритмам, соответствующим российским стандартам и правилам.
- Многообразие расчетных сред (энергоносителей): расход, массовый и объемный (вода, перегретый пар, сухой насыщенный пар, сухой природный газ, сжатый воздух, кислород, углекислый газ, другие технические газы с заданными параметрами);
- тепловая энергия, в отдельном трубопроводе, в закрытой или открытой системе теплоснабжения (вода, перегретый пар, сухой насыщенный пар);
- электроэнергия, по одно- и двухтарифной схеме и другие функции.
Кроме расчетов, с любыми параметрами могут выполняться особые операции:
- накопление - подсчет интегральной суммы за период времени;
- вычисление средних значений за период времени;
- архивирование в постоянной (энергонезависимой) памяти большого объема любых заданных параметров по заданным интервалам времени.
Интервалы времени могут варьироваться от нескольких минут до года.
Встроенные часы. Счет времени, ведение календаря, переход на летнее/зимнее время. Резервное питание часов от батареи.
Индикация на дисплее передней панели. Возможность индикации произвольно заданных параметров и архивов. Отображаются названия параметров и их значения, формат значений настраиваемый. Экранное меню организовано как двумерный массив. Перемещение по меню с помощью клавиш передней панели. В меню есть специальные экраны статуса, в которых отображается информация о текущем рабочем состоянии (дата, время, режим работы, наличие отказов, параметры выполняемой очереди задач). Возможность коррекции параметров настройки из меню дисплея после ввода пароля (появилась в модифицированной комплектации ТЭКОН-19М).
Режимы работы: РАБОТА/ОСТАНОВ. Переход из одного режима в другой с клавиатуры или через интерфейс обмена.
Защита коммерческой информации от несанкционированного доступа. Двухуровневая система паролей (заводской пароль и пароль наладчика технологического объекта). Уровни доступа по чтению и по записи каждого параметра.
Основной интерфейс обмена - CAN. Скоростная, децентрализованная промышленная магистраль обмена, соответствует открытому мировому стандарту, характеризуется высокой степенью надежности обмена.
Интерфейс позволяет реализовать функции:
- настройка прибора на конкретный технологический объект, задание и запись настроек;
- централизованный сбор данных во время работы на персональный компьютер (ПК);
- обмен информацией между модулями: один модуль может считывать необходимые параметры из других внешних модулей и, в свою очередь, выдавать собственные измеренные или расчетные параметры в ответ на запросы от других модулей.
Таким образом, при построении системы энергоучета на основе ТЭКОН-19 имеется возможность ее наращивания по числу входов и по функциональности путем добавления дополнительных модулей. Что открывает возможность удешевления системы за счет ее расширения более простыми модулями (например, без дисплея). Предприятием производятся различные дополнительные устройства с интерфейсом CAN: контроллеры, модули расширения входов, выходов, адаптеры связи (серия приборов Т20).
Дополнительный интерфейс обмена - RS-232 TTL - сервисный, применяется для настройки на технологический объект.
Контроль работы оборудования узла учета: обрыв цепей датчиков, выход параметров за технологические допуски, других событий, задаваемых для конкретного объекта. Подсчет времени исправной и неисправной работы узла учета. Периодический программныйсамоконтроль. Формирование признаков неисправности (отказов). Ведение системного журнала событий (фиксирование таких событий, как отключение питания, появление и исчезновение отказов, факты перезаписи параметров настройки через интерфейсы обмена и другие).
Возможность загрузки проекта. ТЭКОН-19 имеет возможность настройки на конкретный технологический объект путем задания проекта. Проект создается с помощью программ на ПК и загружается в прибор через интерфейс. В состав проекта входит очередь задач, меню, значения параметров настройки.
Очередь задач - это настраиваемый набор задач, исполняемых во время работы, таких, как вызов отдельных математических функций, архивирование, ввод параметров из других модулей. Задачи при работе исполняются последовательно, а между параметрами задач устанавливаются связи, это означает, что результаты исполнения одной задачи будут являться входными для следующей.
Меню - это набор параметров, выводимых на индикацию, их названия и формат отображения.
Параметры настройки - это постоянные параметры, которые записываются один раз на этапе настройки и затем хранятся в ПЗУ и используются в расчетах, например, номинальные характеристики датчиков.
Готовые типовые проекты . В большинстве случаев самостоятельного создания проекта не требуется. Библиотека готовых проектов поставляется на диске в комплекте с прибором. По желанию заказчика, поставляются прибор(ы) с уже загруженным проектом.
- ТЭКОН-19 - универсальный контроллер коммерческого учета тепла, энергии и любых других ресурсов;
- Гибко настраивается;
- Имеются готовые типовые проекты;
- Способен работать в системе с другими модулями серии Т20.
Характеристики
Пределы допускаемой абсолютной погрешности измерения Сопротивление 50-250 Ом Ом 0,04 250-1000 Ом Ом 0,2 1000-4000 Ом Ом 2 Сила тока 0-5 мА мА 0,005 5-20 мА мА 0,02 Частота 0-1000 Гц Гц 0,2 Количество импульсов 0 - беск. 1 Дискретные входы Ток через замкнутый контакт в конфигурации "пассивный контакт", не более мА 10 или 0,5 Входное сопротивление и пороговое напряжение в конфигурации "активный сигнал" кОм
В50
3-5Питание Диапазон напряжения питания В 18-36 Потребление мощности, не более Вт 5 Вход питания дискретных входов, номинальное напряжение и максимальный потребляемый ток В 24 мА/вход 20 ТЭКОН-19-11, выходы питания токовых датчиков, номинальное выходное напряжение и максимальный отдаваемый ток В 24 мА 50 Гальваническая развязка относительно цепей питания аналоговые входы, не менее В 500 дискретные входы, не менее В 500 цепи CAN-интерфейса, не менее В 500 Взаимная гальваническая развязка входов ТЭКОН-19-11, аналоговые входы, не менее индивидуальная, 4 канала В 500 ТЭКОН-19-04 дискретные входы, не менее групповая,
1 группа х 3
1 группа х 5В 500 Дисплей, меню, клавиатура Тип ЖК TN/HTN Формат 2 строки по 12 символов Подсветка светодиодная, желто-зеленая Организация основного меню 20 х 10 Число элементов основного меню до 200 Число элементов архивного меню до 56 Клавиатура 2 клавиши Интерфейс CAN Наименование стандарта CAN 2.0B Скорость кбод 20-300 Предельная дальность в зависимости от скорости, ориентировочно 300 кбод м 300 20 кбод м 1000 Число модулей в сети, не более 110 Топология сети шина Интерфейс RS-232 TTL Наименование стандарта EIA-232
(модифицированный)Состав сигналов RXD, TXD, +5V, GND Уровни сигналов 5В ТТЛ Скорость кбод 1,2-28,8 Предельная дальность м 5 Топология интерфейса точка-точка Другие характеристики Общее число загружаемых задач в проекте, не более 256 Глубина системного журнала событий пунктов 256 Интервалы накопления и усреднения, период архивирования от 1 минуты
до 1 года >Защита паролем 2 уровня Корпус Класс защиты от внешних воздействий IP20 Габаритные размеры 70x110x60
105х110х60Масса, не более кг 0,5 Монтаж DIN-рельс Условия эксплуатации Температура °C от -10
до +50Относительная влажность, не более % 95 Атмосферное давление кПа 84-106,7 Механические нагрузки, ГОСТ P 52931 класс V1
