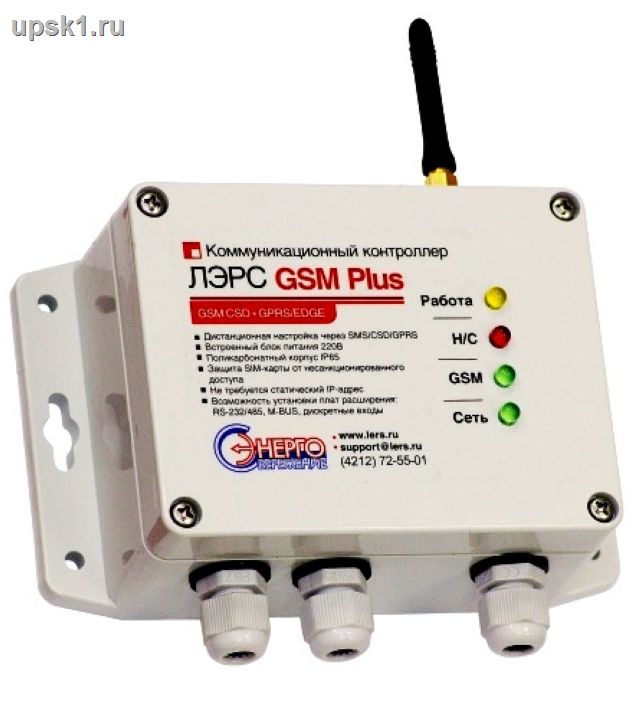

 Контроллер ЛЭРС GSM Plus(LC-GSM-L-4.X.X-1-N+4DI) цена: 11160 р. снят с производства
|
Контроллер ЛЭРС GSM Plus(LC-GSM-L-4.X.X-1-N+4DI) цена: 11160 р. снят с производства Коммуникационный контроллер передачи данных с приборов учета, оснащенных интерфейсом RS-232/485 по каналам GSM CSD и GPRS/EDGE. Прибор учета подключается напрямую к порту контроллера, дополнительных устройств не требуется. ЛЭРС GSM Plus оснащен двумя интерфейсами подключения, позволяет опрашивать два прибора учета.
Цена руб: 11160
|
|
|
Краткие технические характеристики ЛЭРС GSM Plus
| Сеть GSM |
|
| Передача данных |
GSM (CSD) и GPRS |
| Частотный диапазон, МГц |
GSM 850/900/1800/1900 |
| GPRS мильти-слот класс |
Класс 2, 8, 10 |
| Схемы кодирования GPRS |
CS1 до CS4 |
| CSD скорость |
до 14.4 кбит/с |
| Выходная мощность |
1 Вт GSM1800/1900 |
| 2 Вт EGSM 900/GSM 850 |
| SIM-карта |
|
| Количество SIM |
1 |
| Интерфейс SIM карт |
MiniSIM, 3 В, 1.8 В |
| Антенный интерфейс |
|
| Антенный интерфейс |
SMA Female, сопротивление 50 Ом |
| Последовательные сигналы |
|
| RS-232 |
Сигналы TX, RX, CTS, RTS, DTR, DSR, DCD, RI, GND |
| RS-485 |
Data+ (A), Data- (B) |
| Дополнительный RS-232 на плате расширения |
Сигналы TX, RX, CTS, RTS, GND |
| Дополнительный RS-485 на плате расширения |
Data+ (A), Data- (B) |
| Порт M-Bus на плате расширения |
M-Bus+, M-Bus- |
| Последовательный порт |
|
| Количество портов |
1 на основной плате, 1 на плате расширения |
| Последовательные стандарты |
RS232 и конвертер RS485. Автоматическое управление, |
| |
M-Bus |
| Интерфейс RS-232 |
Пружинный разъем |
| Интерфейс RS-485 |
Винтовой разъемный клеммник |
| Интерфейс M-Bus |
Винтовой разъемный клеммник |
| Защита от разрядов статического электричества |
15KV |
| Параметры последовательного соединения |
|
| Формат передачи |
7/8, NONE, 2 |
| 7/8, NONE, 1 |
| 7/8, EVEN, 1 |
| 7/8, ODD, 1 |
| 7/8, MARK, 1 |
| 7/8, SPACE, 1 |
| Управление потоком данных |
RTS/CTS управление потоком данных при помощи аппаратного обеспечения |
| Скорость передачи данных |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод |
| Вход M-Bus |
|
| Максимальное количество подключаемых приборов |
До 15, до 50 - взависимости от типа платы расширения |
| Максимальная суммарная длина шины M-Bus |
До 900м, при скорости передачи 2400бод. |
| Цифровой вход |
|
| Тип |
"Сухой" контакт |
| Режим |
Дискрентный вход |
| Сухой контакт |
Вкл.: закорочен на GND |
| |
Выкл.: открыт |
| Интервал цифровой фильтрации |
Устанавливается программно |
| Защита от перенапряжения |
7 VDC |
| Индикация LED |
|
| Индикаторы LED |
4 цветных светодиода |
| Отражаются режимы: наличие электропитания, наличие регистрации в GSM сети, считывания данных с прибора учета, наличие нештатных ситуаций |
| RTC |
|
| Часы реального времени |
Встроенные часы реального времени с синхронизаций по серверам точного вермени интернета (NTP) |
| Watchdog, защитный таймер |
|
| Watchdog (защитный таймер) |
Есть |
| Таймер перезагрузки при отсутствии передачи даных |
Есть, настраиваемый от 1 до 48 часов |
| Электропитание |
|
| Источник питания |
Встроенный |
| Напряжение питания |
100-240В, 0.5А, переменного тока 50Гц |
| Потребляемая мощность |
Не более 15 Вт |
| Физические характеристики |
|
| Материал корпуса |
Пластик ABS |
| Габаритные размеры корпуса |
115мм х 92мм х 55мм |
| Габаритные размеры, включая крепежные элементы, кабельные и антенные вводы |
145мм х 122мм х 60мм |
| Габаритные размеры упаковки, не более |
225мм х 155мм х 70мм |
| Вес нетто, не более |
0,5 кг. |
| Вес брутто, не более |
0,6 кг. |
| Условия окружающей среды |
|
| Степень защиты от окружающей среды |
Пыле и влагозащищённое исполнение по классу IP65 по ГОСТ 14254-96, полная защита от пыли и защита от водяных струй под давлением |
| Уплотнение кабельных вводов |
Есть |
| Температура эксплуатации |
от – 40 до +85 |
| Лицензии и сертификаты |
|
| Регистрационный номер декларации о соответствии |
RU Д-RU.АГ73.В.34304 |
| Гарантия |
|
| Гарантийный срок |
2 года |
Сопутствующие товары
| Фото |
Название |
Цена руб |
Заказ |

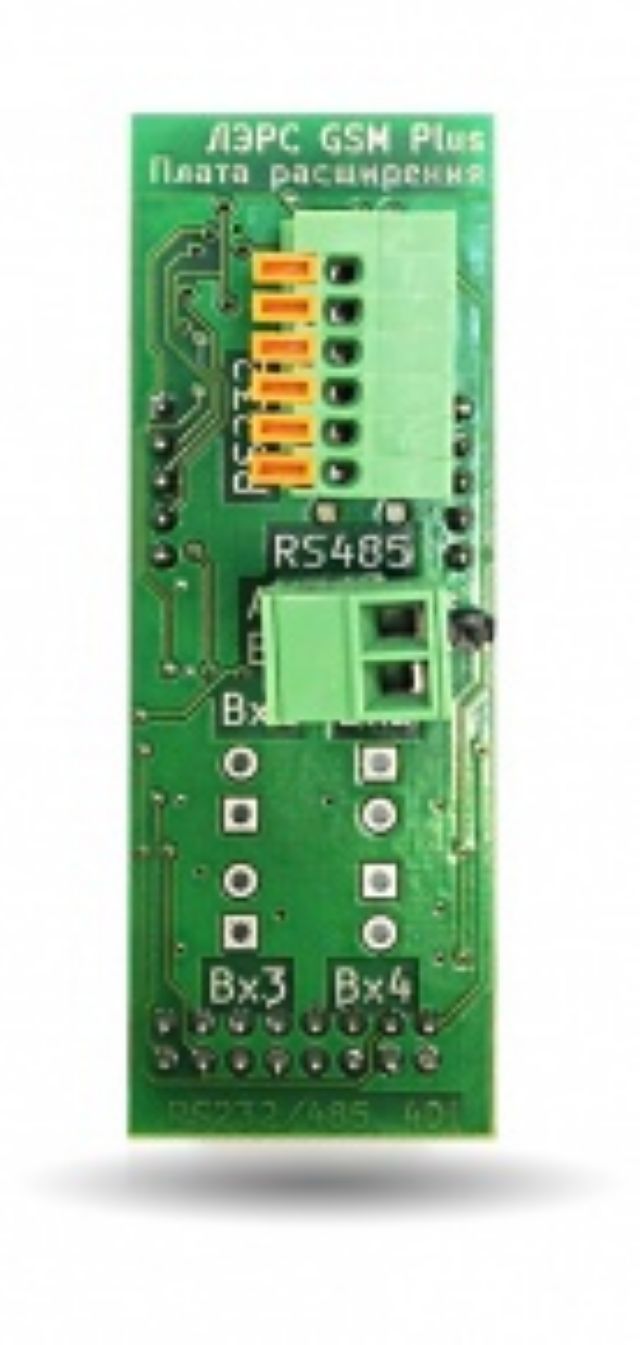

 Последовательный порт RS-232 / RS-485 для ЛЭРС GSM Plusцена: 650 р. |
Плата расширения для ЛЭРС GSM Plus, дополнительный порт RS-232 или RS-485. |
650 |
|
 Последовательный порт RS-232 / RS-485 к контроллеру ЛЭРС GSM Plus |
|
650 |
|
Руководство к модему спрутнет
ТЕПЛОВЫЧИСЛИТЕЛЬ ЭЛЬФ-01 + КОНТРОЛЛЕР RS232. ПОДКЛЮЧЕНИЕ МОДЕМА SPRUTNET MC52I
В данной статье описывается порядок подключения модема SprutNet MC52i RS232 к тепловычислителю ЭЛЬФ-01 с контроллером RS232, с последующим опросом в режиме CSD.
Состав стенда:
- Тепловычислитель Эльф-01 (производитель НПО Карат
);
- Модуль RS232 для Эльф-01 (установлен в тепловычислителе);
- Переходник для подключения модуля RS232 к персональному компьютеру;
- Модем SprutNet MC52i RS232;
- Антенна GSM;
- Адаптер питания модема 220В-12В/0.5А;
- Кабель интерфейсный DB9M-DB9F, для подключения модема или теплосчетчика к ПК.
Запустите программу "HyperTerminal". Подключите модем SprutNet MC52i RS232 к COM-порту ПК при помощик кабеля 7(из перечня стенда). Подайте питание на модем. Убедившись что параметры COM-порта совпадают с параметрами интерфейса модема, установите соединение.Введите набор команд в HyperTerminal и убедитесь что команда воспринята модемом.
ATQ0, ATV0, ATS0=3, AT+IPR=0, AT&W0
где ATS0=3 - количество гудков до автоподнятия трубки.
Далее отключите модем от кабеля 7(из перечня стенда). При помощи кабеля 3 (схема на рисунке) подключите ЭЛЬФ-01 с модулем RS232 к модему.В программе опроса ЭЛЬФ инициируйте сеанс опроса. Модем пропустит заданное количество гудков иавтоматически поднимет трубку - светоиндикатор модема перестанет мерцать и будет светиться постоянно, пока есть соединение.
СЕТЬ ОПРОСА ТЕПЛОВЫЧИСЛИТЕЛЕЙ НА ПРИМЕРЕ СПТ941 В РЕЖИМЕ GPRS TCP/IP С ДИНАМИЧЕСКОЙ IP-АДРЕСАЦИЕЙ И АВАРИЙНЫМ КАНАЛОМ В РЕЖИМЕ CSD С ИСПОЛЬЗОВАНИЕМ МОДЕМОВ SPRUTNET PRO.
В статье описывается пример создания сети удаленного беспроводного опроса тепловычислителей типа СПТ941 на базе модемов SprutNet PRO и технологии «M2M Global Machine Talk», позволяющей кроме организации прозрачного канала передачи данных в режиме TCP/IP GPRS создание резервного аварийного канала опроса приборов в режиме CSD. Описывается также процесс опроса прибора СПТ941 в двух режимах передачи данных.
Если говорить о надежности и стабильности организуемого беспроводного канала связи в сети GSM оператора, то бесспорно лидером является режим CSD, обеспечивающий гарантированную скорость передачи 9600 бит/сек. Цена такой стабильности повышенные затраты на опрос тепловычислителей, и необходимость использования пула модемов на диспетчерском посту опроса, в случае большого количества приборов. Режим передачи данных GPRS TCP/IP позволяет сократить затраты на передачу данных, и существенно уменьшает время установления соединения с удаленным прибором, а самое главное качество – это одновременный опрос приборов. Технология «M2M Global Machine Talk» является основой для построения сети передачи данных в режиме GPRS TCP/IP на базе модемов SprutNet PRO и реализует все главные достоинства, описанные выше. Кроме того данная технология позволяет использовать СИМ-карты без услуги «статический IP-адрес», что является существенной статьей экономии. Поэтому построение сети опроса на основе GPRS TCP/IP с динамической IP-адресацией и аварийным каналом в режиме CSD позволяет вплотную подтянуть показатель доступности удаленного прибора к режиму CSD с сохранением низкого уровня расходов на связь в режиме GPRS TCP/IP.
Создание сети опроса продемонстируем на примере создания стенда состоящего из следующих составлящих:
тепловычислитель СПТ941.10
модем SprutNet RS232 PRO для подключения к СПТ941.10,
модем SprutNet USB (RS232) для аварийного канала CSD,
серверное приложение «GMT.IPgate»
диспетчерский ПК с предустановленной ОС Windows XP
программа опроса «ПРОЛОГ».
Для упрощения стенда, серверное приложение «GMT.IPgate» будет выполняться на одном и том же ПК, на котором выполняется приложение «ПРОЛОГ», при помощи которого осуществляется опрос тепловычислителя. В модеме используется СИМ-карта с любым тарифом, который поддерживает режим GPRS. Услуга статического IP-адреса не используется. На рисунке 1 приведена структурная схема сети опроса поясняющая алгоритм общения диспетчерского ПО ПРОЛОГ с СПТ941.10 через прозрачный канал связи, основанный на платформе «M2M Global Machine Talk».
Модем SprutNet PRO RS232 после включения автоматически устанавливает соединение GPRS и устанавливает TCP-IP соединение с диспетчерским компьютером по IP-адресу и порту, которые отсылаются в модем предварительно в виде отладочной СМС. Серверное приложение «GMT.IPgate» содержит таблицу пар портов IP-адреса, к которому подключаются модемы. Данные поступающие в один порт пары, тут же доступны на другом порту пары. GMT.IPgate поддерживает до 32 000 пар портов, что позволяет обслуживать такое же количество тепловычислителей. К другому порту пары статического IP-адреса обращается «ПРОЛОГ» при опросе удаленного тепловычислителя. Если рассматривать случай когда осуществляется опрос большого количества тепловычислителей, то при создании таблицы узла учета тепла (УУТ) , каждому тепловычислителю будет соответствовать один и тот-же IP-адрес (в данном случае, так как GMT.IPgate выполняется на диспетчерском ПК, это статический IP-адрес данного ПК) и разные порты, соответствие которых с портами к которым подключены модемы, содержит таблица GMT.IPgate.
Опишем процесс настройки модема и непосредственно опрос прибора СПТ941.10 в режиме GPRS TCP/IP
Модем SprutNet PRO конфигурируется через СМС. Для того чтобы убедиться, что СМС, отсылаемая в модем, корректна, необходимо подключить модем к любому ПК и подключиться к модему при помощи программы HyperTerminal. Параметры подключения:
Скорость – 9600 бит/сек.
Данные – 8 бит
Стоповый бит – 1 бит
Проверка на четность – нет
Управление потоком – нет
В нашем случае параметр КИ СПТ941.10 можно назначить как равным 1, что соотвествует в обоих случаях скорости порта 9600 бит/сек.
На диспетчерском ПК запускаем приложение GMT.IPgate со следующими параметрами ini-файла:
Линк 1=012.34.56.78 4567 - 012.34.56.78 4569
GMT.IPgate после старта создает «туннель» между двумя указанными портами, через которые и будут общаться СПТ941.10 и ПРОЛОГ.
Затем отсылаем отладочную СМС с выводом отладочной информации в порт модема:
###!012.34.56.78!4567!1!1!spt01!mts!mts!internet.mts.ru!
где 012.34.56.78 – IP адрес сервера, на котором выполняется GMT.IPGate,
4567 – номер порта, к которому подключится модем,. Второй порт который образует пару с этим портом, является портом к которому будет обращаться ПРОЛОГ для опроса модема
1 – интервал времени PING в минутах. Для поддержания канала активным, модем периодически посылает PING сообщения.
1 – интервал перезагрузки модема в часах
mts – имя пользователя APN
mts – пароль пользователя APN
internet.mts.ru – точка доступа APN.После получения СМС, через некоторое время модем перезагрузится и в HyperTerminal можно увидеть диагностические сообщения следующего содержания:
<<< MEZONIN rev.1.0 TCP 3 >>>
Starting modem...
...modem ok
GSM registering...
...registering ok
GSM signal...
18
18
18
18
18
...testing ok
Configuring modem...
...config ok
Deleting all SMS...
...deleting ok
Last sms config:
!012.34.56.78!4567!1!1!vkt!mts!mts!internet.mts.ru!
Parameters:
IP:
012.34.56.78
PORT:
4567
PERIOD:
00001
REBOOT:
001
ID:
spt01
APN_NAME:
mts
APN_PSWD:
mts
APN:
internet.mts.ru
Connecting...
...not connected
SMS testing...
...no SMS
Connecting...
...connect OK
SMS testing...
...no SMS
Sending...
...ping
1
SMS testing...
...no SMS
Sending...
...ping
2
SMS testing...
...no SMS
Sending...
...ping
3
Первое сообщение содержат информацию о версии прошивки. Далее идет подтверждение корректности последней принятой СМС конфигурации, и сообщается о попытках соединения к серверу. После запуска приложения, модем подключается к серверу и при отсуствии данных, начинает отсылать PING сообщения с заданным в СМС интервалом.
Теперь надо отослать на модем СМС без символов ###, в этом случае отладочная информация в порт модема не выводится. После отсылки СМС и перезагрузки модема, его необходимо отключить от питания, подключить теперь уже к СПТ941.10 и снова подать питание.
После установления соединения с GMT.IPgate, в логе можно увидеть факт подключения модема.
Создадим узел учета тепла (УУТ) для прибора СПТ941.10(11) (рис. 2) в «ПРОЛОГ» с подключением по TCP/IP с параметрами IP-адрес = 012.34.56.78, IP-порт = 4569.
Далее запускаем «Менеджер удаленного опроса приборов» в программе «ПРОЛОГ» и запускаем опрос тепловычислителя (рис. 3). При старте опроса, в логе GMT.IPgate можно наблюдать факт подключения ПРОЛОГ ко второму порту шлюза – 4569.
В случае добавления в сеть опроса других приборов СПТ941 с подключением через модем SprutNet RS232 PRO, в «ПРОЛОГЕ» они будут иметь один и тот же IP-адрес но разные номера IP-портов. В случае если сеть GPRS по какой-то причине недоступна, модем SprutNet PRO имеет возможность переключения в режим CSD при помощи конфигурационной СМС:
!012.34.56.78!0000!1!1!spt01!mts!mts!internet.mts.ru!
Основное отличие от предыдущей СМС это адрес порта - 0000. После получения СМС модем перегружается и остается в режиме CSD до следующей конфигурационной СМС.
Для организации аварийного CSD-канала, будем использовать модем SprutNet USB или SprutNet RS232 с полным интерфейсом. Для того чтобы ПРОЛОГ мог использовать модем для CSD канала необходимо установить модем в операционной системе в соответствии с инструкцией на модем SprutNet. После установки модема он появится в системе как «Стандартный модем 19200 bps». Утилитой «SprutNet config» конфигурируем модем скриптом «СПТ94X местный модем», что эквивалентно выполнению последовательности AT-команд:
AT&FS7=120S10=90+IPR=9600;+IFC=0,0;&W
В меню «Сервис-Настройки-Модемы» добавляем установленный модем, настроенный на скорость 9600 бит/с, в созданную для него «группу модемов» (Рис. 4).
В свойствах узла учета тепла во вкладке «Связь-Модем» назначаем телефонный номер модема, который только что был переведен в режим CSD при помощи конфигурационной СМС и выбираем группу модемов «SprutNet местный» которой принадлежит установленный модем (Рис. 5).
Запускаем опрос аварийного канала (рис. 6) и дожидаемся завершения опроса Для переключения аварийного канала на другой УУТ, необходимо повторить процедуру. В свойстве «Связь» УУТ выбрать вкладку «Модем» и назначить номер СИМ-карты и группу модемов. После этого переести модем в режим CSD при помощи СМС и осуществить опрос.
Данная публикация посвящена методу основанном на технологии «M2M Global Machine Talk» и модемах SprutNet PRO, позволяющем увеличить надежность и отказоустойчивость сети опроса тепловычислителей, построенной на основе технологии GPRS TCP/IP путем ввода аварийного канала в режиме CSD. Модем SprutNet PRO оперативно переводится в режим CSD и опрашивается в аварийном режиме. На примере созданного стенда было продемонстрировано создание такой сети и проведен успешный опрос тепловычислителя СПТ941.10 в обоих режимах.
|
